Beschreibung

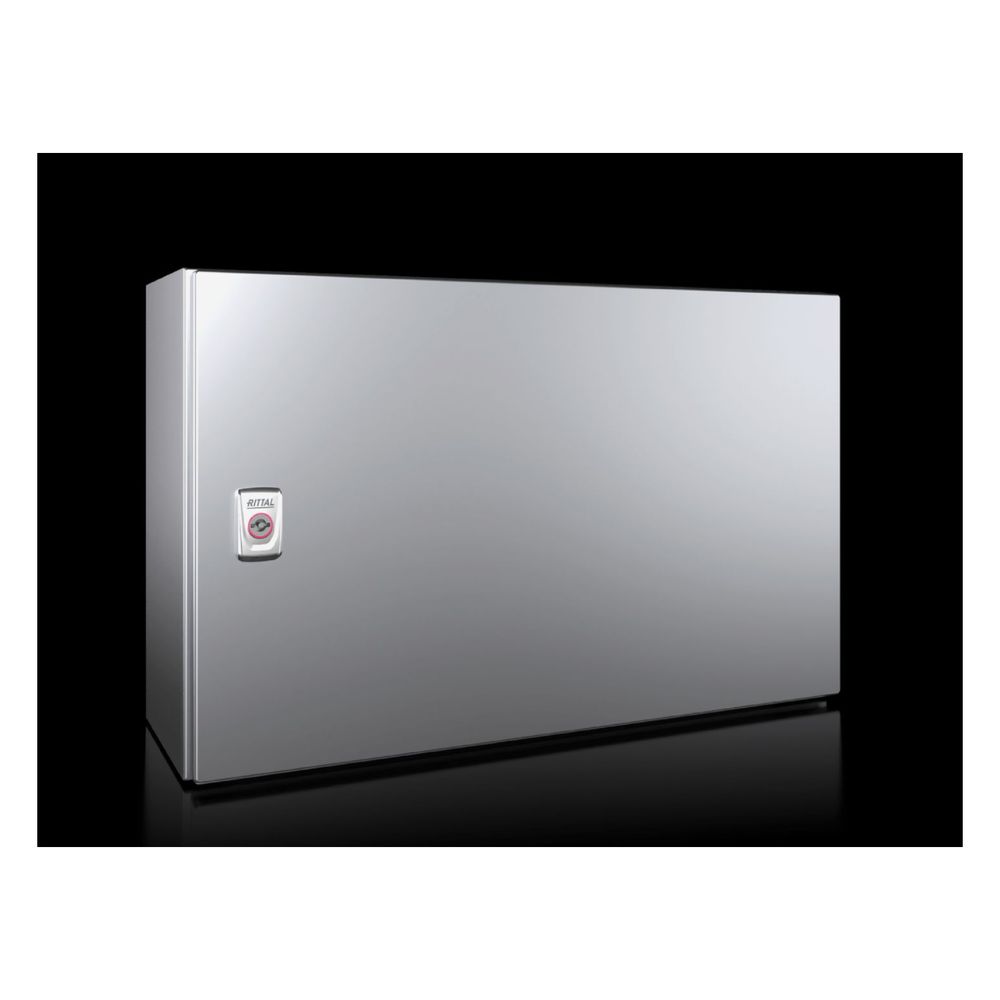

Rittal Kompakt-Schaltschrank AX 1009000, 600x380x210mm, Edelstahl, Edelstahl
Der Rittal Kompakt-Schaltschrank der Serie AX bietet mit seinem Gehäuse aus hochwertigem Edelstahl 1.4301 (AISI 304) eine robuste Lösung für anspruchsvolle Umgebungen. Das eintürige Modell erfüllt die Schutzart IP 66 sowie NEMA 4X und eignet sich für die Wandmontage oder den freistehenden Einsatz. Eine umlaufend eingeschäumte PU-Dichtung schützt die internen Komponenten zuverlässig vor äußeren Einflüssen.
Robuste Konstruktion und Systemausbau
Das Gehäuse ist aus einem Stück gekantet und geschweißt, was für hohe Stabilität sorgt. Eine umlaufende Schutzrinne an der Türöffnung verhindert das Eindringen von Feuchtigkeit. Im Inneren ermöglicht ein integriertes Nockensystem einen umfangreichen Systemausbau ohne zusätzliche Bohrungen. Die Tür verfügt über geschweißte Scharniere mit einem Öffnungswinkel von 130° und wird über einen Vorreiberverschluss mit 3 mm Doppelbart verriegelt.
Vielseitige Einsatzmöglichkeiten
Durch die Oberfläche mit Strichschliff (Korn 400) ist das Gehäuse für den Innen- und Außenbereich geeignet. Die beiliegende, verzinkte Montageplatte mit Maßaufdruck und Schlüssellochung für die Erdung erleichtert die Installation elektrischer Komponenten. Ein aufgedruckter QR-Code auf Korpus und Tür unterstützt die eindeutige Identifikation und Nachverfolgbarkeit.
Technische Daten
- Breite: 600 mm
- Höhe: 380 mm
- Tiefe: 210 mm
- Abmessung Montageplatte: 550 mm x 355 mm
- Schutzart: IP 66
- Schutzart NEMA: 1, 3R, 4, 4X, 12
- Stoßfestigkeit: IK10
- Material Gehäuse/Tür: Edelstahl 1.4301 (AISI 304)
- Materialstärke Gehäuse: 1,25 mm
- Materialstärke Tür: 1,5 mm
Die Kombination aus widerstandsfähigem Edelstahl und der hohen Schutzklasse IP 66 macht dieses Gehäuse zur idealen Wahl für industrielle Anwendungen. Mit den Abmessungen von 600 x 380 x 210 mm bietet es ausreichend Platz für eine effiziente Bestückung. Die durchdachte Konstruktion mit integriertem Nockensystem und die einfache Montage ermöglichen eine schnelle Inbetriebnahme und eine flexible Anpassung an spezifische Anforderungen vor Ort.
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Nein |
| Abmessung Montageplatte | 550 mm x 355 |
| Abmessungen allgemein | Breite: 600 mm Höhe: 380 mm Tiefe: 210 |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 1 |
| Anzahl Verschlüsse | 1 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Ja |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Ja |
| Approbation NV | Nein |
| Approbation RMRS | Ja |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1009000 |
| Ausführung der Oberfläche | gebürstet/geschliffen |
| Ausführung Verschluss | Vorreiber |
| Beschreibung Verschluss | Ausführung Verschluss: Vorreiber Anzahl Verschlüsse: 1 Verschluss-Einsatz: 3 mm Doppelbart Material Verschluss: Zink-Druckguss |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Weltweite Approbationen (z. B. UL, cUL, CSA) / Schutzart bis IP 66 und NEMA 4/4X wird erfüllt / Sichere Kabeleinführung, die auch einer hohen Schutzartanforderung standhält / Passende Montagemöglichkeiten für jeden Aufstellungsort oder zur einfachen Aufhängung an Wänden und geraden Flächen |
| Branchentext - Überschrift | Kompakt-Schaltschrank, Edelstahl |
| Branchentext - Überschrift 2 | Torsteuerung mit AX Edelstahlgehäusen |
| Breite | 600 |
| Breite Montageplatte | 550 |
| EAN-13 | 4028177814981 |
| Eckmodell | Nein |
| EMV-Ausführung | Nein |
| Farbe | Edelstahl |
| Filter Kabeleinführung | Geschlossene Gehäuse |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Ja |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Ja |
| Geeignet für Wandmontage | Ja |
| Gewicht | 13,935 kg |
| Gewicht (pro VE) | 13.9 |
| Höhe | 380 |
| Höhe Montageplatte | 355 |
| Katalogseite in HB 36 | 239 |
| Koppelbar | Ja |
| Lieferumfang (Produktebene) | Gehäuse mit Tür(en), Öffnungswinkel 130° / Montageplatte / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Ja |
| Material (Produktebene) | Gehäuse: Edelstahl / Tür: Edelstahl, umlaufend eingeschäumte PU-Dichtung / Montageplatte: Stahlblech |
| Material (Variantenebene) | Edelstahl 1.4301 (AISI 304) |
| Material Verschluss | Zink-Druckguss |
| Materialstärke Gehäuse | 1.25 |
| Materialstärke Montageplatte | 2.5 |
| Materialstärke Tür | 1.5 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm / Montageplatte: verzinkt |
| PCF-Wert - Carbon footprint value | 48.75 |
| Product Carbon Footprint - PCF | 48,75 |
| REACH - Deklarationspflichtig | Nein |
| Schrägdach | Nein |
| Schutzart (IP) | IP66 |
| Schutzart IP nach IEC 60529 | IP 66 |
| Schutzart NEMA | NEMA 1 / NEMA 3R / NEMA 4 / NEMA 4X / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 2 |
| Steuerattribut Frontend - Grundmaterial | Edelstahl 1.4301 (AISI 304) |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 210 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 4 / Type 4X / Type 12 |
| Türanschlag wechselbar | Nein |
| Verpackungseinheit | 1 |
| Verschlusseinsatz | 3 mm Doppelbart |
| Werkstoff | rostfreier Stahl |
| Werkstoffgüte | Edelstahl 304 (V2A) |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | AX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
