Beschreibung

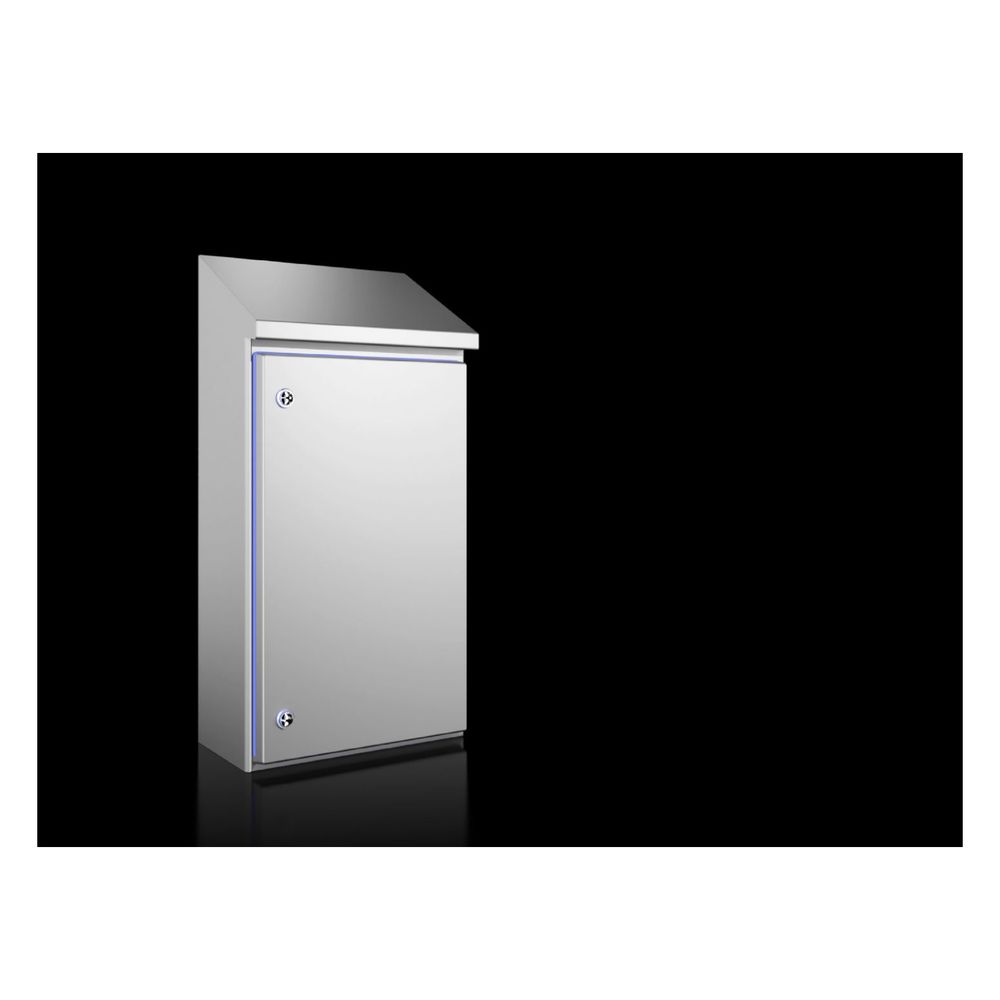

Rittal Kompakt-Schaltschrank HD 1308.600, 390x650x769x210mm, Edelstahl 1.4301
Dieser Hygienic Design Kompakt-Schaltschrank aus Edelstahl 1.4301 ist speziell für den Einsatz in hygienekritischen Produktionsbereichen konzipiert. Durch das um 30 Grad nach vorne geneigte Dach und die spaltfreie Konstruktion ermöglicht das Gehäuse eine effiziente und rückstandsfreie Reinigung. Die robuste Ausführung bietet zuverlässigen Schutz für dezentrale Maschinensteuerungen in anspruchsvollen Umgebungen.
Hygienegerechtes Design
Die Konstruktion zeichnet sich durch ein rundum geschlossenes Gehäuse ohne außenliegende Hohlräume aus. Die außenliegende Silikondichtung ist blau eingefärbt, um eine visuelle Unterscheidbarkeit zu Lebensmitteln zu ermöglichen, und lässt sich bei Bedarf einfach austauschen. Scharniere sind innerhalb des Dichtungsbereiches angeordnet, während die glatte Oberfläche mit einem Strichschliff von Korn 400 und einer Rautiefe von unter 0,8 μm die Anhaftung von Schmutz minimiert.
Schutz und Montage
Das Gehäuse erfüllt die Schutzarten IP66 sowie IPX9 und ist für eine Vielzahl von NEMA-Klassifizierungen zertifiziert. Die Tür verfügt über einen 125 Grad Öffnungswinkel und ist für einen wechselbaren Anschlag ausgelegt. Im Inneren sorgt eine verzinkte Montageplatte für eine stabile Aufnahme der Komponenten. Die robuste Bauweise wird durch eine Schlagfestigkeit gemäß IK08 unterstrichen.
Technische Daten
- Breite: 390 mm
- Höhe vorne: 650 mm
- Höhe hinten: 769 mm
- Tiefe: 210 mm
- Montageplatte (B x H): 330 mm x 575 mm
- Material Gehäuse/Tür: Edelstahl 1.4301 (AISI 304)
- Schutzart: IP66 / IPX9
- Schlagfestigkeit: IK08
- Türöffnungswinkel: 125 Grad
Die Kombination aus hochwertigem Edelstahl 1.4301, der hygienischen Formgebung mit 30 Grad Dachneigung und der hohen Schutzart IP66/IPX9 macht dieses Wandgehäuse zur idealen Lösung für die Nahrungs- und Genussmittelindustrie. Die integrierte Montageplatte und die durchdachte Dichtungstechnik unterstützen eine schnelle Installation und einen sicheren Betrieb unter Einhaltung strenger Hygienevorgaben.
Technische Daten
| Hersteller | Rittal |
| Abmessung Montageplatte | 330 mm x 575 |
| Abmessungen allgemein | Breite: 390 mm Tiefe: 210 |
| Abmessungen HD Gehäuse | Breite: 390 mm Höhe vorne: 650 mm Höhe hinten: 769 mm Tiefe: 210 |
| Anzahl der Schlösser | 2 |
| Anzahl der Türen | 1 |
| Anzahl Verschlüsse | 2 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1308600 |
| Ausführung | Hygienic Design Gehäuse |
| Ausführung (Produktebene) | Hygienic Design Gehäuse |
| Ausführung der Oberfläche | sonstige |
| Bodenstehendes Wandmodell | Ja |
| Branchentext - Bulletpoints | Dezentrale Maschinensteuerung in hygienisch ausgeführten Standard-Gehäuselösungen für den Produktionsbereich / Rundum außenliegende spaltfreie und wechselbare Silikondichtung / Scharniere innerhalb des Dichtungsbereiches ermöglichen außen ein besonders reinigungsgerechtes Design / Kein außenliegender Hohlraum zwischen Gehäuse und Tür |
| Branchentext - Überschrift | Kompakt-Schaltschrank HD |
| Breite | 390 |
| Breite Montageplatte | 330 |
| EAN-13 | 4028177567634 |
| ECCN Code | NOT_RELEVANT |
| Eckmodell | Nein |
| Farbe | Edelstahl |
| Filter Kabeleinführung | Geschlossene Gehäuse |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Nein |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Ja |
| Gewicht | 18,5 kg |
| Gewicht (pro VE) | 18.5 |
| Großhandel - gelistete Nummer | 230202 |
| Großhandel - gelistete Nummer Schweden | 24004006 |
| Höhe | 769 |
| Höhe HD hinten | 769 |
| Höhe HD vorne | 650 |
| Höhe Montageplatte | 575 |
| Infotext Keyuser - nur intern | 23.10.2018 (ps): Die alte Norm für IP69K gibt es nicht mehr(Lt. MLotz raus) auf IP69 geändert |
| Katalogseite in HB 36 | 221 |
| Koppelbar | Nein |
| Lieferumfang (Produktebene) | Gehäuse rundum geschlossen / Tür mit eingesteckter Dichtung / Türanschlag rechts, auf links wechselbar / Montageplatte |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuse und Tür: Edelstahl 1.4301 (AISI 304) / Montageplatte: Stahlblech / Verschluss-Einsatz HD: Edelstahl 1.4404 (AISI 316L) / Dichtung: Silikon, konform zu FDA-Richtlinie 21 CFR 177.2600 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm Montageplatte: verzinkt Dichtung: blau eingefärbt (RAL 5010) |
| Oberfläche (Produktebene) | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm / Montageplatte: verzinkt / Dichtung: blau eingefärbt (RAL 5010) |
| PCF-Wert - Carbon footprint value | 57.47 |
| Product Carbon Footprint - PCF | 57,47 |
| Produktbeschreibung (Description Temporary) | Dachneigung 30° nach vorne |
| RAL-Nummer | 7001 |
| REACH - Deklarationspflichtig | Nein |
| Reale Abmessungen | Breite: 390 mm Höhe: 769 mm Tiefe: 210 |
| Reale Breite | 390 |
| Reale Höhe | 769 |
| Reale Tiefe | 210 |
| Schlagfestigkeit | IK08 |
| Schrägdach | Ja |
| Schutzart (IP) | sonstige |
| Schutzart IP nach IEC 60529 | IP 66 / IP X9 |
| Schutzart NEMA | NEMA 1 / NEMA 3 / NEMA 3X / NEMA 4 / NEMA 4X / NEMA 12 / NEMA 13 |
| Steuerattribut Frontend - Grundmaterial | Edelstahl 1.4301 (AISI 304) |
| Stoßfestigkeit (IK-Code) | IK08 |
| Tiefe | 210 |
| Type Rating nach UL 508A | Type 1 / Type 3 / Type 3X / Type 4 / Type 4X / Type 12 / Type 13 |
| Türöffnungswinkel | 125 |
| Verpackungseinheit | 1 |
| Werkstoff | rostfreier Stahl |
| Werkstoffgüte | sonstige |
| Zertifikat DGUV HD | Ja |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Hygienic Design |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | Wandgehäuse |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
