Rittal NH-Sicherungslasttrenner RiLine Gr.000, 100A 690V 3-polig, 213x53mm, Glasfaserverstärktes Polyamid, RAL 7035/RAL 7001

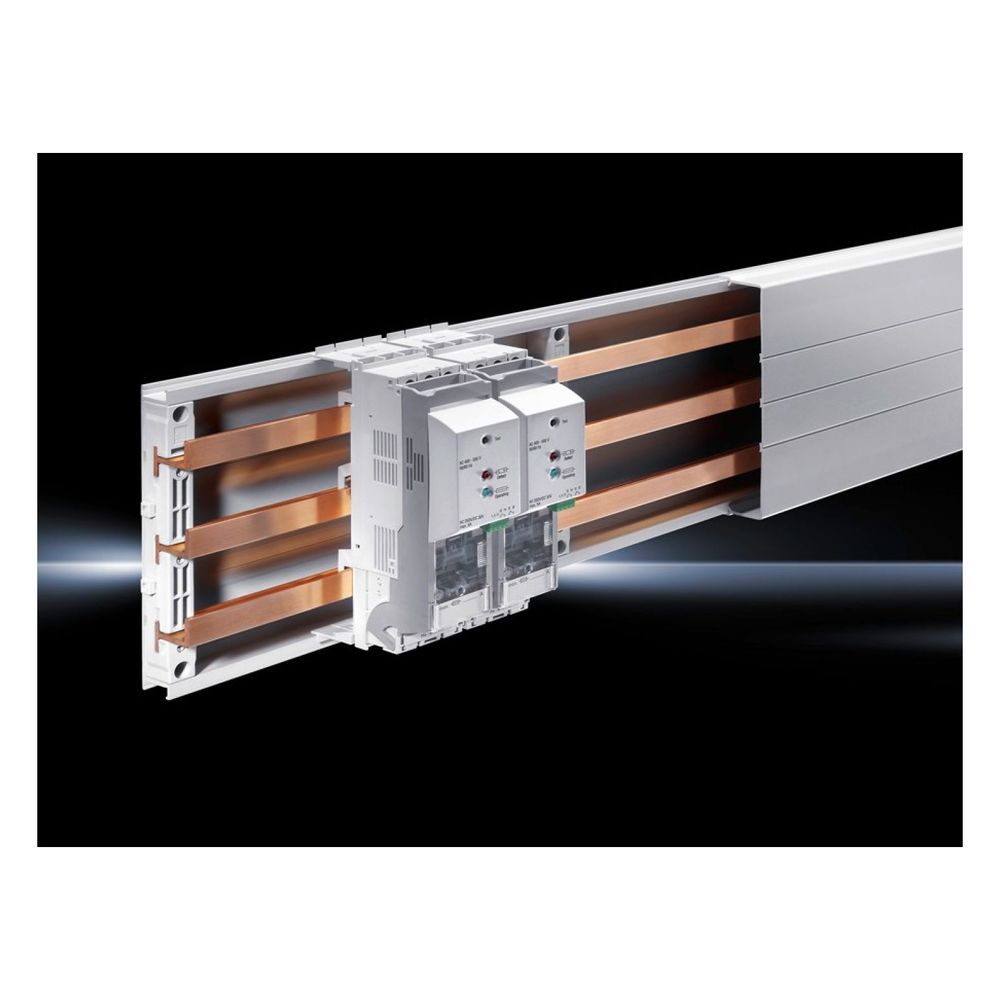

Der Rittal NH-Sicherungslasttrenner der Serie RiLine ist für den Einsatz in 60 mm Sammelschienensystemen konzipiert und für einen Bemessungsbetriebsstrom von 100 A ausgelegt. Das 3-polige Gerät der Baugröße 000 verfügt über eine elektronische Sicherungsüberwachung und ermöglicht eine effiziente Absicherung in der Energieverteilung. Die Montage erfolgt direkt auf dem Sammelschienensystem, wobei der Leitungsabgang nach unten geführt ist.
Aufbau und Material
Der Lasttrenner besteht aus glasfaserverstärktem Polyamid und entspricht den Normen IEC/DIN EN 60 947-3 sowie DIN EN 60 269-2. Die Kontaktbahnen sind aus versilbertem Hartkupfer gefertigt. Die Bedienung erfolgt über einen frontseitigen Deckelgriff. Mit der Schutzart IP20 auf der Frontseite ist das Gerät für den Einbau in Schaltanlagen optimiert.
Anschluss und Montage
Für den elektrischen Anschluss des Hauptstromkreises ist eine Rahmenklemme vorgesehen, die Rundleiter mit einem Querschnitt von 2,5 bis 50 mm² aufnimmt. Das System ist für Sammelschienen mit einer Stärke von 5 mm oder 10 mm geeignet und lässt sich in RiLine-Konfigurationen integrieren. Die kompakte Bauweise mit einer Breite von 53 mm und einer Höhe von 213 mm unterstützt eine platzsparende Anordnung.
Dieser NH-Sicherungslasttrenner bietet eine Lösung für die Stromverteilung bei einer Bemessungsbetriebsspannung von 690 V. Durch die Kombination aus robuster Materialwahl und der elektronischen Sicherungsüberwachung eignet sich das Bauteil für industrielle Anwendungen. Die 3-polige Ausführung mit Rahmenklemmenanschluss sorgt für eine sichere Verbindung im 60 mm Sammelschienensystem.
Technische Daten
- NH-Baugröße: 000
- Bemessungsbetriebsstrom: 100 A
- Bemessungsbetriebsspannung: 690 V
- Polzahl: 3-polig
- Anschlussart: Rahmenklemme
- Leiterquerschnitt: 2,5 - 50 mm²
- Sammelschienen-Mittenabstand: 60 mm
- Schutzart frontseitig: IP20
- Abmessungen (B x H): 53 mm x 213 mm
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 53 mm Höhe: 213 |
| Anschluss von Rundleitern | 2,5 - 50 |
| Anschlussart Hauptstromkreis | Rahmenklemme |
| Anschlussart, elektrisch | Rahmenklemme |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-3431035 |
| Ausführung | Für 60 mm Sammelschienensysteme |
| Ausführung (Variantenebene) | Für 60 mm Sammelschienensysteme |
| Ausführung als Hauptschalter | Nein |
| Ausführung als NOT-AUS-Einrichtung | Nein |
| Ausführung als Sicherheitsschalter | Nein |
| Ausführung des Betätigungselements | Deckelgriff |
| Ausführung NH-Sicherungslasttrenner | mit elektronischer Sicherungsüberwachung (ESÜ) |
| Bemessungsbetriebsspannung | 690 V, 3~ |
| Bemessungsbetriebsspannung für FactFinder Filter | 690 / 690 |
| Bemessungsbetriebsstrom (max) | 100 |
| Bemessungsdauerstrom Iu | 100 |
| Breite | 53 |
| Color (Product level) | Chassis: RAL 7035 / Deckel: RAL 7001 |
| EAN-13 | 4028177694125 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Sicherungslasttrenner |
| Farbe | Chassis: RAL 7035 Deckel: RAL 7001 |
| Für Baugröße | 000 |
| Für Montageplattenaufbau | Nein |
| Für Querschnitt Sammelschienen E-Cu (Stärke) | 5 / 10 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Geeignet für Bodenbefestigung | Nein |
| Geeignet für Frontbefestigung | Ja |
| Geeignet für Sammelschienenaufbau | Ja |
| Geeignet für Sicherungseinsätze | sonstige |
| Gewicht | 0,7 kg |
| Gewicht (pro VE) | 0.68 |
| Höhe | 213 |
| Katalogseite in HB 36 | 326 |
| Leitungsabgang | unten |
| Material (Produktebene) | Glasfaserverstärktes Polyamid / Brandverhalten gemäß UL 94 / Kontaktbahnen: versilbertes Hartkupfer |
| Max Bemessungsbetriebsspannung Ue bei AC | 690 |
| Mit elektronischer Sicherungsüberwachung (ESÜ) | Ja |
| Mit Sicherungsüberwachung | Nein |
| Motorantrieb integriert | Nein |
| Motorantrieb optional | Nein |
| Nennstrom | 100 |
| NH-Baugröße | 000 |
| Passend für Sammelschienen mit Querschnitt | Höhe: 5, 10 |
| Pol-Anzahl | 3-polig |
| Polzahl | 3 |
| Position des Betätigungselements | vorne |
| Produktserie | RiLine |
| Prüfgrundlage | IEC/DIN EN 60 947-3 / DIN EN 60 269-2 (Sicherungseinsätze) |
| Querschnitt Rundleiter | 2,5 - 50 |
| Querschnitt Rundleiter max | 50 |
| Querschnitt Rundleiter min | 2.5 |
| REACH - Deklarationspflichtig | Nein |
| Schutzart (IP), frontseitig | IP20 |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Verpackungseinheit | 1 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | NH-Sicherungslasttrenner |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | mit elektronischer Sicherungsüberwachung (ESÜ) |
| WEEE-Nr. | 11161726 |
