Beschreibung

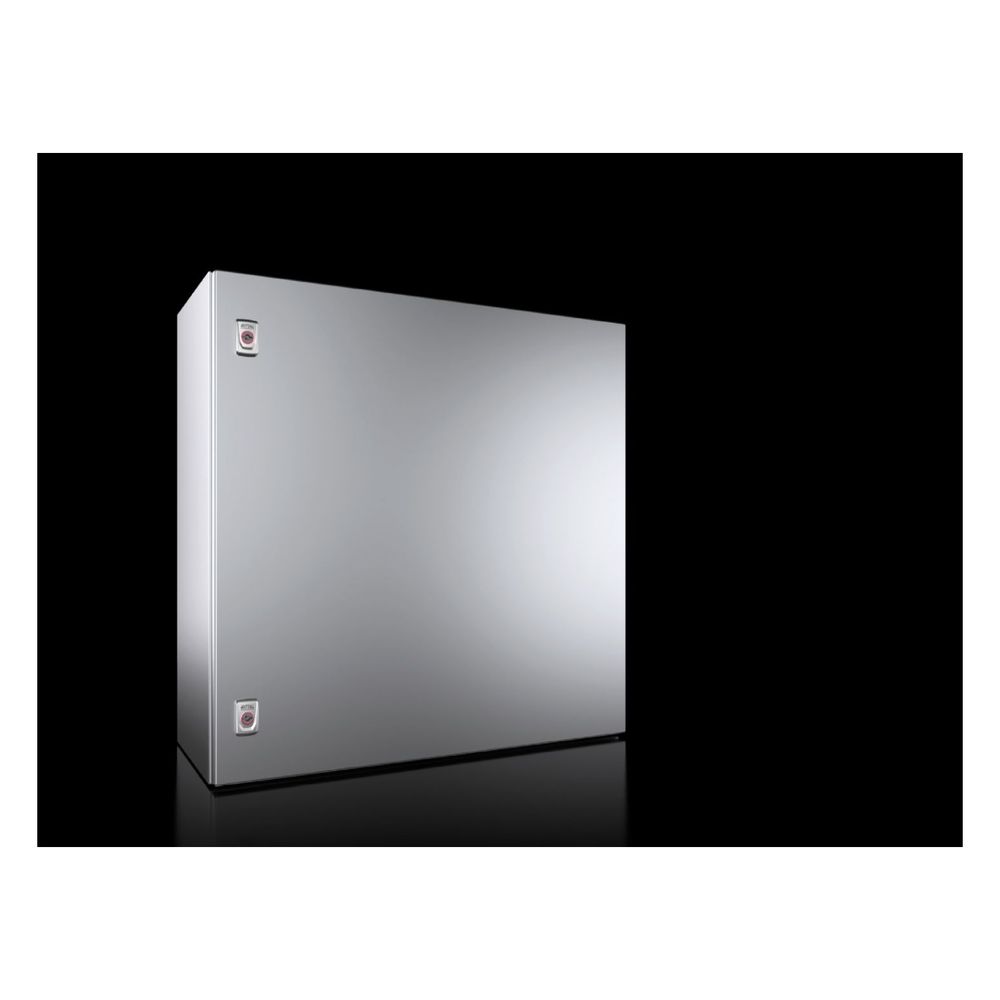

Rittal Kompakt-Schaltschrank AX 1014000, 760x760x300mm, Edelstahl 1.4301, Edelstahl, 1 Stück
Dieser robuste Kompakt-Schaltschrank aus Edelstahl 1.4301 (AISI 304) bietet eine zuverlässige Lösung für anspruchsvolle Umgebungen. Mit der Schutzart IP 66 und NEMA 4X eignet sich das Gehäuse für den Einsatz in Innen- und Außenbereichen, in denen hohe Anforderungen an den Schutz vor Staub und Feuchtigkeit bestehen. Das eintürige Modell überzeugt durch eine hochwertige Verarbeitung mit Strichschliff (Korn 400) und eine durchdachte Konstruktion für eine effiziente Montage.
Robuste Konstruktion und Montage
Das Gehäuse ist aus einem Stück gekantet und geschweißt, was eine hohe Stabilität sicherstellt. Eine umlaufende Schutzrinne an der Türöffnung verhindert das Eindringen von Wasser beim Öffnen. Die Tür ist mit einer eingeschäumten PU-Dichtung versehen und verfügt über einen Öffnungswinkel von 130 Grad. Für den Innenausbau sind Gehäusenocken integriert, die eine einfache Montage von Zubehör ohne Bohren ermöglichen. Die beiliegende Montageplatte aus verzinktem Stahlblech ist mit einer praktischen Schlüssellochung für die Erdung sowie einem Maßaufdruck ausgestattet.
Sicherheit und Approbationen
Die Verschlusstechnik besteht aus zwei Vorreiberverschlüssen mit 3 mm Doppelbart-Einsatz, die einen sicheren Verschluss der Tür ermöglichen. Das Gehäuse erfüllt internationale Standards und verfügt über zahlreiche Approbationen, darunter UL, CSA, BV, LRS und RMRS, was den weltweiten Einsatz in verschiedensten Industriebranchen unterstützt. Die Stoßfestigkeit entspricht der Klasse IK10, was die Widerstandsfähigkeit des Gehäuses unterstreicht.
Der Schaltschrank kombiniert Langlebigkeit durch den Einsatz von rostfreiem Edelstahl mit hoher Funktionalität. Dank der Schutzart IP 66 und NEMA 4X ist ein sicherer Betrieb auch unter schwierigen Bedingungen möglich. Mit den Abmessungen von 760 x 760 x 300 mm bietet das Gehäuse ausreichend Platz für elektrische Komponenten, während die integrierten Montagemöglichkeiten eine flexible Installation an Wänden oder anderen geraden Flächen unterstützen.
Technische Daten
- Breite: 760 mm
- Höhe: 760 mm
- Tiefe: 300 mm
- Montageplatte (B x H): 705 mm x 735 mm
- Schutzart: IP 66
- NEMA-Klassifizierung: 1, 3R, 4, 4X, 12
- Stoßfestigkeit: IK10
- Material Gehäuse/Tür: Edelstahl 1.4301 (AISI 304)
- Materialstärke Gehäuse: 1,5 mm
- Materialstärke Tür: 2,0 mm
Lieferumfang
- 1x Gehäuse mit Tür
- 1x Montageplatte
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Nein |
| Abmessung Montageplatte | 705 mm x 735 |
| Abmessungen allgemein | Breite: 760 mm Höhe: 760 mm Tiefe: 300 |
| Anzahl der Schlösser | 2 |
| Anzahl der Türen | 1 |
| Anzahl Verschlüsse | 2 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Ja |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Ja |
| Approbation NV | Nein |
| Approbation RMRS | Ja |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1014000 |
| Ausführung der Oberfläche | gebürstet/geschliffen |
| Ausführung Verschluss | Vorreiber |
| Beschreibung Verschluss | Ausführung Verschluss: Vorreiber Anzahl Verschlüsse: 2 Verschluss-Einsatz: 3 mm Doppelbart Material Verschluss: Zink-Druckguss |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Weltweite Approbationen (z. B. UL, cUL, CSA) / Schutzart bis IP 66 und NEMA 4/4X wird erfüllt / Sichere Kabeleinführung, die auch einer hohen Schutzartanforderung standhält / Passende Montagemöglichkeiten für jeden Aufstellungsort oder zur einfachen Aufhängung an Wänden und geraden Flächen |
| Branchentext - Überschrift | Kompakt-Schaltschrank, Edelstahl |
| Branchentext - Überschrift 2 | Torsteuerung mit AX Edelstahlgehäusen |
| Breite | 760 |
| Breite Montageplatte | 705 |
| EAN-13 | 4028177815018 |
| Eckmodell | Nein |
| EMV-Ausführung | Nein |
| Farbe | Edelstahl |
| Filter Kabeleinführung | Geschlossene Gehäuse |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Ja |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Ja |
| Geeignet für Wandmontage | Ja |
| Gewicht | 39,5 kg |
| Gewicht (pro VE) | 39.5 |
| Höhe | 760 |
| Höhe Montageplatte | 735 |
| Katalogseite in HB 36 | 240 |
| Koppelbar | Ja |
| Lieferumfang (Produktebene) | Gehäuse mit Tür(en), Öffnungswinkel 130° / Montageplatte / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Ja |
| Material (Produktebene) | Gehäuse: Edelstahl / Tür: Edelstahl, umlaufend eingeschäumte PU-Dichtung / Montageplatte: Stahlblech |
| Material (Variantenebene) | Edelstahl 1.4301 (AISI 304) |
| Material Verschluss | Zink-Druckguss |
| Materialstärke Gehäuse | 1.5 |
| Materialstärke Montageplatte | 2.5 |
| Materialstärke Tür | 2 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm / Montageplatte: verzinkt |
| PCF-Wert - Carbon footprint value | 134.55 |
| Product Carbon Footprint - PCF | 134,55 |
| REACH - Deklarationspflichtig | Nein |
| Schrägdach | Nein |
| Schutzart (IP) | IP66 |
| Schutzart IP nach IEC 60529 | IP 66 |
| Schutzart NEMA | NEMA 1 / NEMA 3R / NEMA 4 / NEMA 4X / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 2 |
| Steuerattribut Frontend - Grundmaterial | Edelstahl 1.4301 (AISI 304) |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 300 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 4 / Type 4X / Type 12 |
| Türanschlag wechselbar | Nein |
| Verpackungseinheit | 1 |
| Verschlusseinsatz | 3 mm Doppelbart |
| Werkstoff | rostfreier Stahl |
| Werkstoffgüte | Edelstahl 304 (V2A) |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | AX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
