Beschreibung

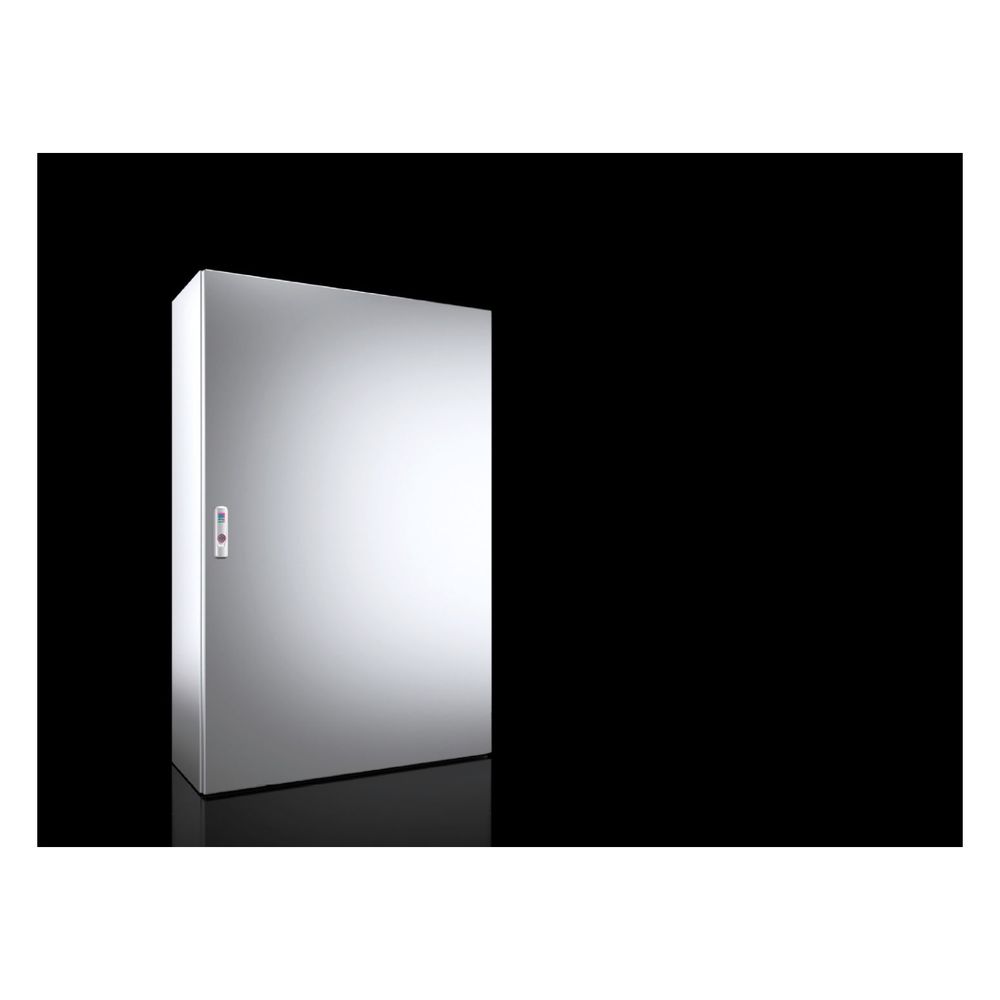

Rittal Kompakt-Schaltschrank AX 1017000, 800x1200x300mm, Edelstahl
Dieser robuste Kompakt-Schaltschrank der Serie AX von Rittal bietet mit seinen Abmessungen von 800 x 1200 x 300 mm eine zuverlässige Lösung für anspruchsvolle Umgebungen. Gefertigt aus hochwertigem Edelstahl 1.4301 (AISI 304) mit einer gebürsteten Oberfläche, erfüllt das Gehäuse die Schutzart IP 66 sowie NEMA 4X. Dank der stabilen Konstruktion und der umlaufend eingeschäumten PU-Dichtung ist ein sicherer Schutz der verbauten Komponenten sichergestellt.
Robuste Konstruktion und Montage
Das Gehäuse besteht aus einem aus einem Stück gekanteten und geschweißten Korpus, der eine hohe Stabilität bietet. Die Rückwand ist geschlossen und mit Prägungen für die Wandbefestigung versehen. Im Inneren ermöglichen integrierte Gehäusenocken einen umfangreichen Systemausbau ohne zusätzliche Bohrungen. Die Tür ist mit verschweißten Scharnieren ausgestattet und bietet einen Öffnungswinkel von 130 Grad, was den Zugang zu den installierten Komponenten erleichtert.
Sicherheit und Verschluss
Für den sicheren Verschluss sorgt ein 3-Punkt-Verschluss-System mit einem 3 mm Doppelbart-Einsatz. Die Materialwahl des Verschlusses aus Edelstahl 1.4404 (AISI 316L) unterstreicht die Langlebigkeit des Systems. Mit einer Stoßfestigkeit gemäß IK10 ist das Gehäuse auch mechanischen Belastungen gewachsen. Die Montageplatte aus verzinktem Stahlblech verfügt über eine praktische Schlüssellochung für die Erdung sowie einen Maßaufdruck zur einfachen Orientierung bei der Bestückung.
Die Kombination aus hochwertigem Edelstahl und der hohen Schutzart IP 66 macht dieses Gehäuse ideal für den Einsatz in industriellen Anwendungen, bei denen Korrosionsbeständigkeit und Dichtigkeit gefordert sind. Mit einer Materialstärke von 1,5 mm am Gehäuse und 2 mm an der Tür bietet das System eine solide Basis für die Unterbringung von Steuerungs- und Automatisierungstechnik. Weltweite Approbationen wie UL, CSA und BV ermöglichen einen flexiblen Einsatz.
Technische Daten
- Breite: 800 mm
- Höhe: 1200 mm
- Tiefe: 300 mm
- Schutzart: IP 66
- NEMA-Klassifizierung: 4X
- Stoßfestigkeit: IK10
- Material Gehäuse: Edelstahl 1.4301 (AISI 304)
- Abmessung Montageplatte: 745 mm x 1175 mm
- Verschluss: 3-Punkt-Verschluss-System
Lieferumfang
- 1x Gehäuse mit Tür
- 1x Montageplatte
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Ja |
| Abmessung Montageplatte | 745 mm x 1.175 |
| Abmessungen allgemein | Breite: 800 mm Höhe: 1.200 mm Tiefe: 300 |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 1 |
| Anzahl Verschlüsse | 1 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Ja |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Ja |
| Approbation NV | Nein |
| Approbation RMRS | Ja |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1017000 |
| Ausführung der Oberfläche | gebürstet/geschliffen |
| Ausführung Verschluss | 3-Punkt-Verschluss-System |
| Beschreibung Verschluss | Ausführung Verschluss: 3-Punkt-Verschluss-System Anzahl Verschlüsse: 1 Verschluss-Einsatz: 3 mm Doppelbart Material Verschluss: Edelstahl 1.4404 (AISI 316L) |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Weltweite Approbationen (z. B. UL, cUL, CSA) / Schutzart bis IP 66 und NEMA 4/4X wird erfüllt / Sichere Kabeleinführung, die auch einer hohen Schutzartanforderung standhält / Passende Montagemöglichkeiten für jeden Aufstellungsort oder zur einfachen Aufhängung an Wänden und geraden Flächen |
| Branchentext - Überschrift | Kompakt-Schaltschrank, Edelstahl |
| Branchentext - Überschrift 2 | Torsteuerung mit AX Edelstahlgehäusen |
| Breite | 800 |
| Breite Montageplatte | 745 |
| EAN-13 | 4028177815032 |
| Eckmodell | Nein |
| EMV-Ausführung | Nein |
| Farbe | Edelstahl |
| Filter Kabeleinführung | Geschlossene Gehäuse |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Ja |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Ja |
| Geeignet für Wandmontage | Ja |
| Gewicht | 61 kg |
| Gewicht (pro VE) | 61 |
| Höhe | 1200 |
| Höhe Montageplatte | 1175 |
| Katalogseite in HB 36 | 240 |
| Koppelbar | Ja |
| Lieferumfang (Produktebene) | Gehäuse mit Tür(en), Öffnungswinkel 130° / Montageplatte / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Ja |
| Material (Produktebene) | Gehäuse: Edelstahl / Tür: Edelstahl, umlaufend eingeschäumte PU-Dichtung / Montageplatte: Stahlblech |
| Material (Variantenebene) | Edelstahl 1.4301 (AISI 304) |
| Material Verschluss | Edelstahl 1.4404 (AISI 316L) |
| Materialstärke Gehäuse | 1.5 |
| Materialstärke Montageplatte | 2.5 |
| Materialstärke Tür | 2 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm / Montageplatte: verzinkt |
| PCF-Wert - Carbon footprint value | 200.03 |
| Product Carbon Footprint - PCF | 200,03 |
| REACH - Deklarationspflichtig | Nein |
| Schrägdach | Nein |
| Schutzart (IP) | IP66 |
| Schutzart IP nach IEC 60529 | IP 66 |
| Schutzart NEMA | NEMA 1 / NEMA 3R / NEMA 4 / NEMA 4X / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 2 |
| Steuerattribut Frontend - Grundmaterial | Edelstahl 1.4301 (AISI 304) |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 300 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 4 / Type 4X / Type 12 |
| Türanschlag wechselbar | Nein |
| Verpackungseinheit | 1 |
| Verschlusseinsatz | 3 mm Doppelbart |
| Werkstoff | rostfreier Stahl |
| Werkstoffgüte | Edelstahl 304 (V2A) |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | AX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
