Beschreibung

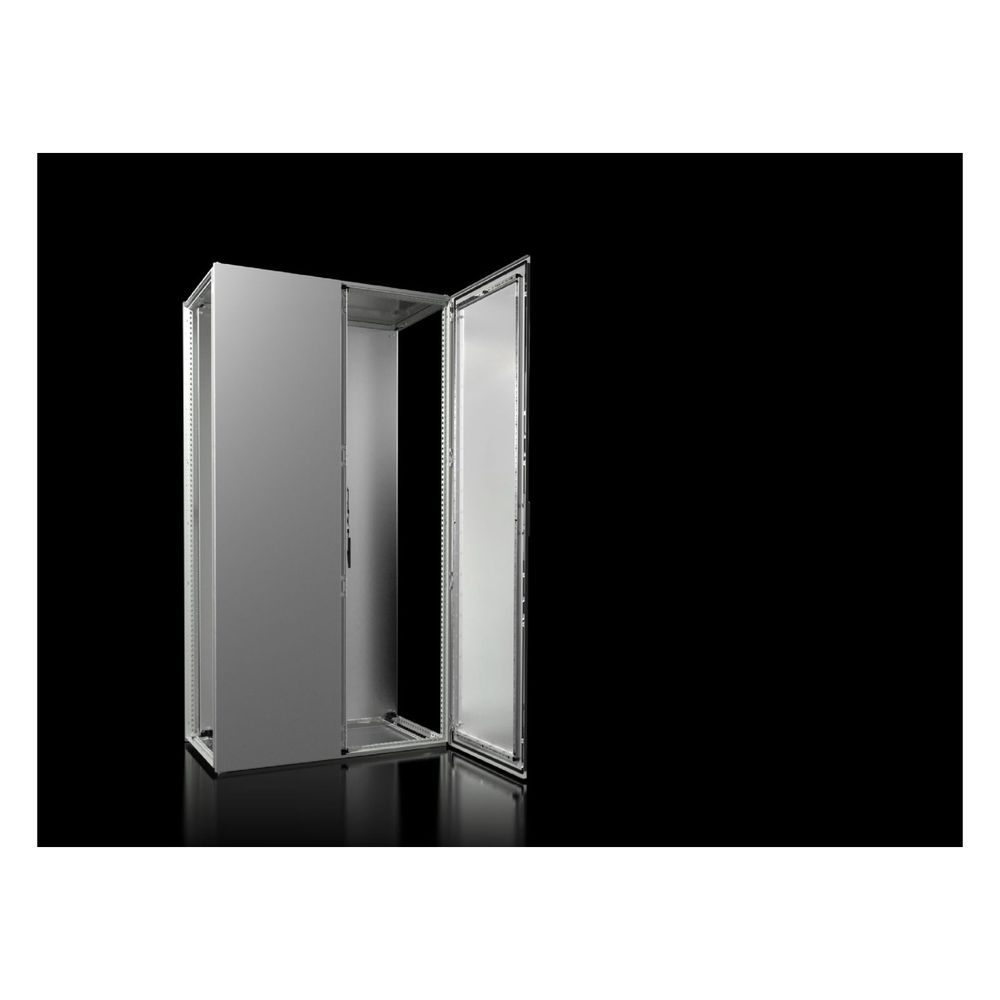

Rittal Anreih-Schranksystem VX 8226.000, 1200x2200x600mm, Stahlblech, Grau
Das Rittal Anreih-Schranksystem VX 8226.000 bietet eine robuste und effiziente Systemplattform für den Schaltschrankbau. Mit Abmessungen von 1200 x 2200 x 600 mm und einer zweitürigen Ausführung aus pulverbeschichtetem Stahlblech in RAL 7035 ermöglicht das Gehäuse eine flexible Konfiguration sowie unendliche Anreihpotenziale.
Systemaufbau und Flexibilität
Die symmetrische Profilrahmenkonstruktion mit 25-mm-Maßraster erlaubt einen schnellen Innenausbau. Durch zwei Montageebenen ist das Profil von innen und außen zugänglich, was die Montage von Systemzubehör vereinfacht. Die Montageplatte ist tiefenverstellbar im Raster positionierbar, während die leitende Verbindung aller Flachteile zum Rahmen einen automatischen Potenzialausgleich sicherstellt.
Schutz und Sicherheit
Das Schranksystem erfüllt die Schutzart IP 55 und bietet mit der Schlagfestigkeitsklasse IK10 einen hohen Schutz gegen mechanische Beanspruchungen. Die Türen verfügen über eine geschäumte PU-Schaum-Dichtung, einen wechselbaren Türanschlag und einen Öffnungswinkel von 130 Grad. Die Verriegelung erfolgt über einen vierfach verriegelten Stangenverschluss an der Haupttür sowie einen Schwenkhebel an der Nebentür.
Technische Daten
- Breite: 1200 mm
- Höhe: 2200 mm
- Tiefe: 600 mm
- Schutzart: IP 55
- Schlagfestigkeit: IK10
- Material: Stahlblech
- Farbe: RAL 7035
- Anzahl Türen: 2
- Belastbarkeit: 15.000 N
Durch die Kombination aus hoher Stabilität, einer Belastbarkeit von bis zu 15.000 N und einer durchdachten Systematik unterstützt dieses Gehäuse eine effiziente Projektierung. Die dreifache Oberflächenbehandlung schützt zuverlässig vor Korrosion und chemischen Einflüssen, wodurch sich das System ideal für industrielle Umgebungen eignet.
Lieferumfang
- 1x Schrankgerüst
- 2x Tür
- 1x Dachblech
- 1x Rückwand
- 1x Bodenbleche
- 1x Montageplatte
- 2x Montageschiene 18 x 39 mm
Technische Daten
| Hersteller | Rittal |
| Abmessung Montageplatte | 1.099 mm x 2.096 |
| Abmessungen allgemein | Breite: 1.200 mm Höhe: 2.200 mm Tiefe: 600 |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 2 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-8226000 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Jeder Schrank ist in Verbindung mit ausgewähltem Systemzubehör ein Spezialist für seine Aufgaben / Einfache Projektierung / Effiziente Konfiguration / Durchgängigkeit im Engineering (Digitaler Zwilling) / Einzigartige Symmetrie / Direkte Montagemöglichkeit von außen / Gesteigerte Raumeffizienz / Unendliche Anreihpotenziale / Wahlweise in Stahblech oder Edelstahl |
| Branchentext - Überschrift | Anreih-Systeme VX25 - die Systemplattform für nahezu alle Anwendungen |
| Breite | 1200 |
| Breite Montageplatte | 1099 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177813571 |
| Eckmodell | Nein |
| EMV-Ausführung | Nein |
| Farbe | grau |
| Filter Kabeleinführung | Flanschplatten/Bleche / Öffnung zur individuellen Bestückung |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Nein |
| Gewicht | 204,2 kg |
| Gewicht (pro VE) | 204 |
| Höhe | 2200 |
| Höhe Montageplatte | 2096 |
| Infotext Keyuser - nur intern | 07.05.2019:IK Zertifikat es weiterhin auch nicht bei den Schränke auf der Homepage hinterlegt werden soll. Dort möchten wir nur offizielle Dokumente wie beispielsweise vom TÜV oder Schiffsapprobationen hinterlegen. (CD+NK)PStrauch, 16.06.20:Pstrauch über TWelsch Oberfläche angepasst |
| Katalogseite in HB 36 | 127 |
| Komponente / Baugruppe | Schrankgerüst / Dach / Tür / Rückwand / Bodenbleche / Montageplatte |
| Koppelbar | Ja |
| Lieferumfang (Produktebene) | Schrankgerüst / Tür(en) / Türanschlag rechts, auf links wechselbar / Dachblech / Rückwand / Bodenbleche / Montageplatte / 2 Montageschienen 18 x 39 mm / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Nein |
| Material (Produktebene) | Schrankgerüst: Stahlblech, 1,5 mm / Dach: Stahlblech, 1,5 mm / Tür: Stahlblech, 2,0 mm / Rückwand: Stahlblech, 1,5 mm / Bodenbleche: Stahlblech, 1,5 mm / Montageplatte: Stahlblech, 3,0 |
| Material Komponenten | Stahlblech / Stahlblech / Stahlblech / Stahlblech / Stahlblech / Stahlblech |
| Material und Oberfläche | SchrankgerüstDachTürRückwandBodenblecheMontageplatte StahlblechStahlblechStahlblechStahlblechStahlblechStahlblech 1,51,521,51,53 tauchgrundierttauchgrundiert, außen pulverbeschichtet, Strukturlacktauchgrundiert, außen pulverbeschichtet, Strukturlacktauchgrundiert, außen pulverbeschichtet, Strukturlackverzinktverzinkt mm |
| Materialstärke Komponenten | 1.5 / 1.5 / 2 / 1.5 / 1.5 / 3 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Ja |
| Oberfläche | Schrankgerüst: tauchgrundiert Tür, Dach und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte und Bodenbleche: verzinkt |
| Oberfläche (Produktebene) | Schrankgerüst: tauchgrundiert / Tür, Dach und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack / Montageplatte und Bodenbleche: verzinkt |
| Oberfläche Komponenten | tauchgrundiert / tauchgrundiert, außen pulverbeschichtet, Strukturlack / tauchgrundiert, außen pulverbeschichtet, Strukturlack / tauchgrundiert, außen pulverbeschichtet, Strukturlack / verzinkt / verzinkt |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 534.46 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 534,46 kg CO2 eq (Cat B) |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK10 |
| Schrägdach | Nein |
| Schutzart (IP) | IP55 |
| Schutzart IP nach IEC 60529 | IP 55 |
| Schutzart NEMA | NEMA 1 / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 1 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 600 |
| Type Rating nach UL 508A | Type 1 / Type 12 |
| Verpackungseinheit | 1 |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | VX25 |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
