Beschreibung

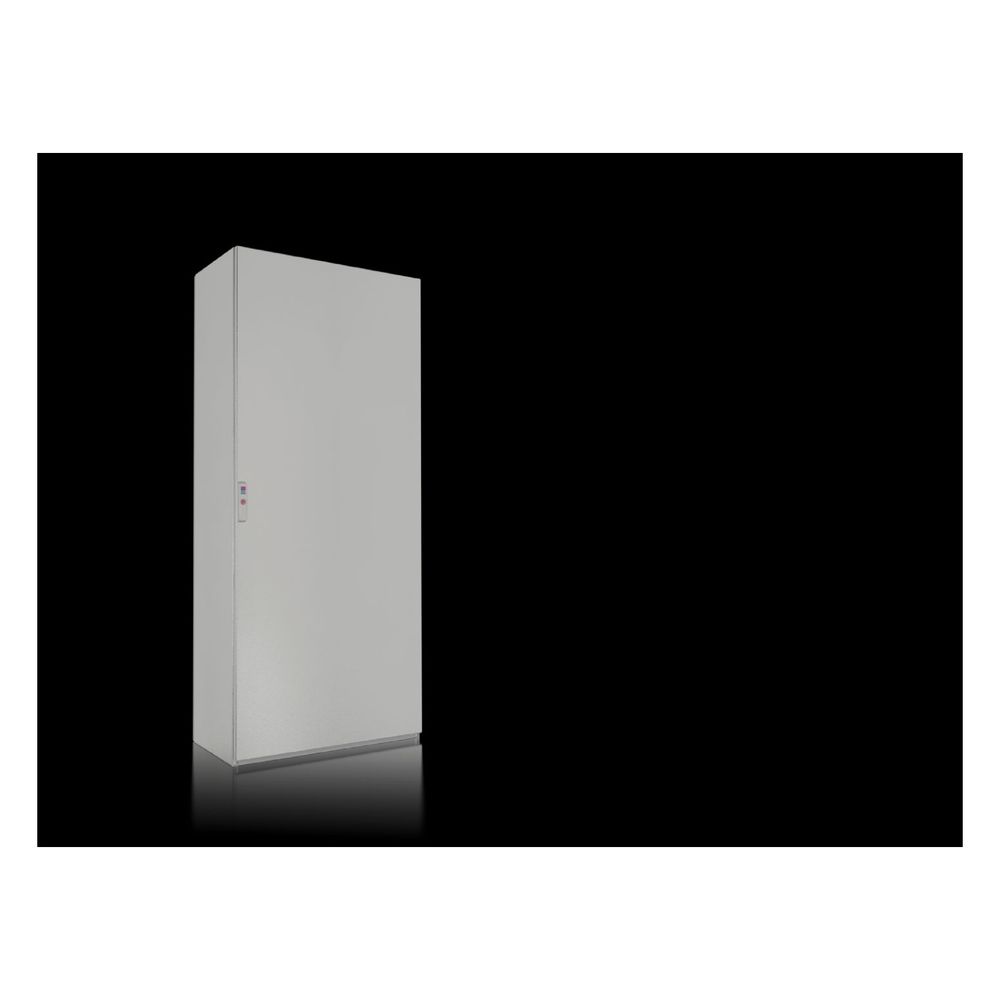

Rittal System-Einzelschrank VX SE 5831600, 800x1800x400mm, Stahlblech, RAL 7035
Der Rittal VX SE System-Einzelschrank ist eine robuste Lösung für die Einzelaufstellung in industriellen Umgebungen. Gefertigt aus hochwertigem Stahlblech, zeichnet sich das Gehäuse durch eine hohe Stabilität aus, die durch den aus einem Stück gefertigten Korpus mit anprofilierten Seitenwänden und Dach erreicht wird. Mit einer Schutzart von IP 55 und einer Schlagfestigkeit von IK10 ist das System für anspruchsvolle Einsatzbedingungen ausgelegt.
Konstruktion und Systemausbau
Die integrale Bauweise umfasst eine verschraubte Rückwand, eine eintürige Front sowie eine tiefenverstellbare Montageplatte. Das Gehäuseprofil verfügt über eine Systemlochung im 25 mm DIN-Maßraster, die einen effizienten Ausbau auf zwei Montageebenen ermöglicht. Die Bodenbleche sind dreifach geteilt und herausnehmbar, was die Kabeleinführung von unten erleichtert. Ein automatischer Potentialausgleich zwischen den Komponenten ist konstruktiv sichergestellt.
Oberflächenschutz und Design
Die Oberflächenbehandlung erfolgt in drei Stufen, bestehend aus einer nanokeramischen Beschichtung, einer Elektrophorese-Tauchgrundierung sowie einer abschließenden Pulverbeschichtung in RAL 7035. Diese Kombination sorgt für eine hohe Beständigkeit gegen Mineralöle, Schmierstoffe und Lösungsmittel. Die Montageplatte sowie die Bodenbleche sind verzinkt ausgeführt.
Der Schrank vereint hohe Stabilität mit einem geringen Montageaufwand, da die Seitenwände bereits integriert sind. Mit Abmessungen von 800 x 1800 x 400 mm bietet er ausreichend Raum für elektrische Komponenten. Die Schutzart IP 55 sowie die Zertifizierung nach NEMA 12 und 3R unterstreichen die Eignung für den professionellen Einsatz. Die vierfache Verriegelung mit Doppelbartverschluss sorgt für einen sicheren Verschluss der Tür, deren Anschlag bei Bedarf gewechselt werden kann.
Technische Daten
- Breite: 800 mm
- Höhe: 1800 mm
- Tiefe: 400 mm
- Schutzart: IP 55
- Schlagfestigkeit: IK10
- Material: Stahlblech
- Oberfläche: Pulverbeschichtet
- Farbe: RAL 7035
- Montageplatte: Tiefenverstellbar
Technische Daten
| Hersteller | Rittal |
| Abmessung Montageplatte | 699 mm x 1.696 |
| Abmessungen allgemein | Breite: 800 mm Höhe: 1.800 mm Tiefe: 400 |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 1 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-5831600 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Geringer Bestell- und Montageaufwand durch angeformte Seitenwände und Dach / Korpus aus einem Stück gefertigt für höchste Stabilität und Verwindungssteifigkeit / Hohe Schutzart bis IP 66/NEMA 4 bzw. 4X / Gleiche Zubehörplattform wie VX / Große Material- und Abmessungsvielfalt bis Breite 1800 |
| Branchentext - Überschrift | System-Einzelschrank VX SE |
| Breite | 800 |
| Breite Montageplatte | 699 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177959125 |
| Eckmodell | Nein |
| EMV-Ausführung | Nein |
| Farbe | grau |
| Filter Kabeleinführung | Flanschplatten/Bleche / Öffnung zur individuellen Bestückung |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Nein |
| Gewicht | 117 kg |
| Gewicht (pro VE) | 117 |
| Höhe | 1800 |
| Höhe Montageplatte | 1696 |
| Infotext Keyuser - nur intern | Lieferbar Info CD/30.11.20 |
| Katalogseite in HB 36 | 144 |
| Komponente / Baugruppe | Gehäuse / Tür / Rückwand / Montageplatte / Bodenbleche |
| Koppelbar | Nein |
| Lieferumfang (Produktebene) | Gehäuse oben und seitlich geschlossen / Tür(en) / Bei eintürigen Schränken Türanschlag rechts, auf links wechselbar / Montageplatte / Bodenbleche / Rückwand, abschraubbar / Verschluss: 3 mm Doppelbart / 2 Montageschienen 18 x 39 |
| Lieferumfang (Variantenebene) | Rückwand, einteilig |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuse: Stahlblech 1,5 mm / Tür: Stahlblech, 2,0 mm / Rückwand: Stahlblech, 1,5 mm / Bodenbleche: Stahlblech, 1,5 |
| Material (Variantenebene) | Montageplatte: Stahlblech, 3,0 |
| Material für Filterfunktion | Stahlblech |
| Material Komponenten | Stahlblech / Stahlblech / Stahlblech / Stahlblech / Stahlblech |
| Material und Oberfläche | GehäuseTürRückwandMontageplatteBodenbleche StahlblechStahlblechStahlblechStahlblechStahlblech tauchgrundiert, außen pulverbeschichtet, Strukturlacktauchgrundiert, außen pulverbeschichtet, Strukturlacktauchgrundiert, außen pulverbeschichtet, Strukturlackverzinktverzinkt |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Ja |
| Oberfläche | Gehäuse, Tür und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte und Bodenbleche: verzinkt |
| Oberfläche (Produktebene) | Gehäuse, Tür und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack / Montageplatte und Bodenbleche: verzinkt |
| Oberfläche Komponenten | tauchgrundiert, außen pulverbeschichtet, Strukturlack / tauchgrundiert, außen pulverbeschichtet, Strukturlack / tauchgrundiert, außen pulverbeschichtet, Strukturlack / verzinkt / verzinkt |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 339.02 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 339,02 kg CO2 eq (Cat B) |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK10 |
| Schrägdach | Nein |
| Schutzart (IP) | IP55 |
| Schutzart IP nach IEC 60529 | IP 55 |
| Schutzart NEMA | NEMA 3R / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 1 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 400 |
| Type Rating nach UL 508A | Type 1 / Type 2 / Type 3 / Type 3R / Type 12 |
| Verpackungseinheit | 1 |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | VX SE |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
