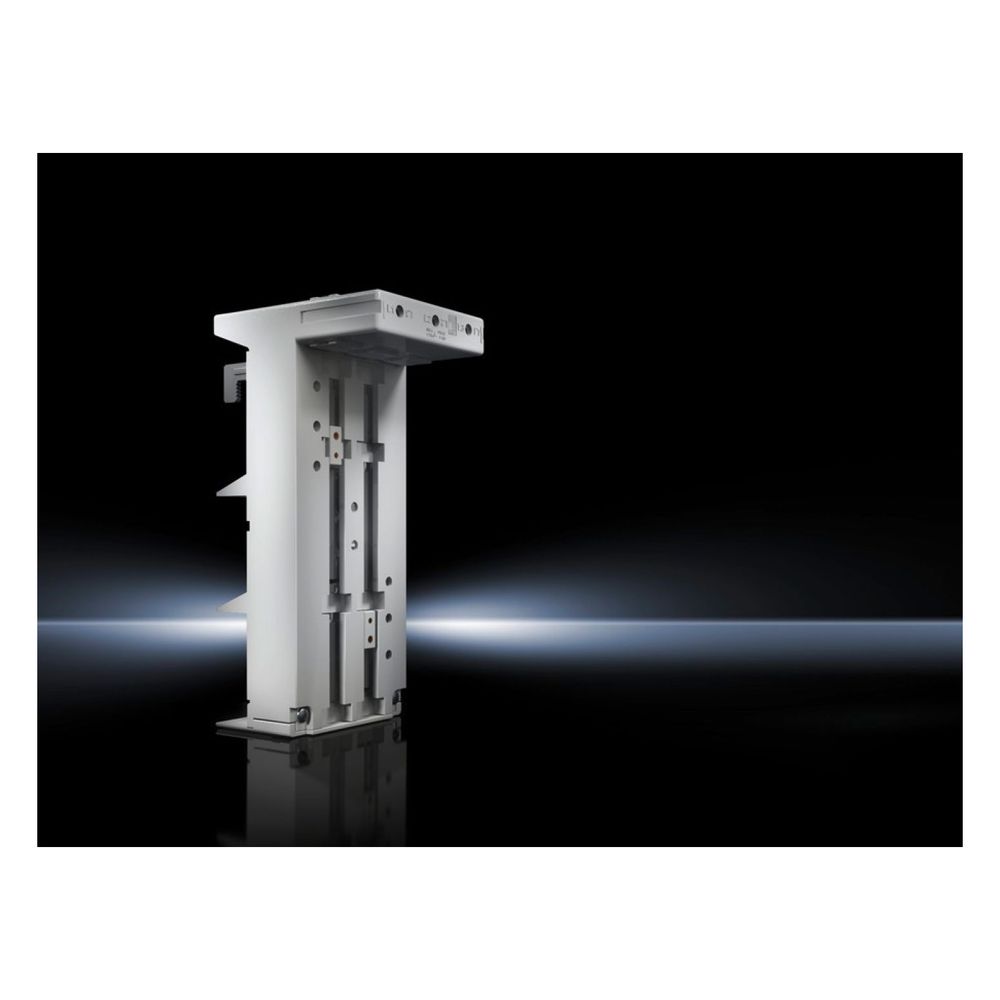

Rittal CB-Geräteadapter RiLine 9342510, 160A 3-polig 90x215mm, Polyamid, RAL 7035
Der CB-Geräteadapter aus der Serie RiLine60 ermöglicht die effiziente Montage von Leistungsschaltern auf Sammelschienensystemen mit einem Mittenabstand von 60 mm. Das 3-polige System ist für einen Bemessungsstrom von bis zu 160 A bei einer Bemessungsbetriebsspannung von 690 V ausgelegt. Durch den Leitungsabgang nach unten eignet sich der Adapter für eine übersichtliche Leitungsführung in Schaltanlagen.
Flexible Anschlussmöglichkeiten
Der Adapter bietet vielseitige Optionen für unterschiedliche Leiterarten. Rundleiter mit einem Querschnitt von 35 bis 120 mm² werden über die integrierte Rahmenklemme kontaktiert. Für den Einsatz von lamellierten Kupferschienen steht ein Klemmraum von 18,5 x 15,5 mm zur Verfügung. Die Konstruktion aus Polyamid entspricht der Brandverhaltensklasse UL 94-V0 und sorgt für mechanische Stabilität.
Kompatibilität und Montage
Das System ist für Sammelschienen mit einer Stärke von 5 mm oder 10 mm ausgelegt. Die Kompatibilität erstreckt sich auf eine Vielzahl gängiger Leistungsschalter namhafter Hersteller wie ABB, Eaton, Schneider Electric und Siemens. Dies vereinfacht die Projektierung, da der Adapter als universelle Schnittstelle zwischen Sammelschiene und Schaltgerät fungiert.
Die kompakte Bauweise mit einer Breite von 90 mm und einer Höhe von 215 mm unterstützt eine effiziente Raumnutzung im Schaltschrank. Mit einer maximalen Strombelastbarkeit von 160 A und der Eignung für Spannungen bis 690 V bietet der Adapter eine leistungsfähige Lösung für die Energieverteilung. Die Kombination aus flexibler Anschlussart für Rundleiter und lamellierte Kupferschienen sowie die breite Kompatibilität zu gängigen Leistungsschaltertypen machen dieses Bauteil zu einer verlässlichen Komponente für professionelle Elektroinstallationen.
Technische Daten
- Bemessungsstrom max.: 160 A
- Bemessungsbetriebsspannung: 690 V
- Pol-Anzahl: 3-polig
- Schienenabstand: 60 mm
- Stromschienendicke: 5 - 10 mm
- Breite: 90 mm
- Höhe: 215 mm
- Anschluss Rundleiter: 35 - 120 mm²
- Klemmraum lamellierte Kupferschienen: 18,5 x 15,5 mm
Lieferumfang
- 1x CB-Geräteadapter
- 1x Klemmenabdeckung
- 1x Nutensteine
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 90 mm Höhe: 215 |
| Anschluss von Rundleitern | 35 - 120 |
| Anschlussart, elektrisch | Rahmenklemme |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-9342510 |
| Ausführung des elektrischen Anschlusses | sonstige |
| Bemessungsbetriebsspannung | 690 V, 3~ |
| Bemessungsbetriebsspannung für FactFinder Filter | 690 / 690 |
| Bemessungsstrom max | 160 |
| Breite | 90 |
| Breite des Adapters | 90 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177503786 |
| ECCN Code | NOT_RELEVANT |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Geräteadapter |
| Farbe | RAL 7035 |
| Für Querschnitt Sammelschienen E-Cu (Stärke) | 5 / 10 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Gewicht | 0,82 kg |
| Gewicht (pro VE) | 0.78 |
| Hinweis | Leitungsabgang: Schalterausgang bzw. als abgehende Leitung vom Schaltgerät Die angegebenen technischen Daten können für UL-Anwendungen abweichen |
| Hinweis allgemein | Leitungsabgang: Schalterausgang bzw. als abgehende Leitung vom Schaltgerät / Die angegebenen technischen Daten können für UL-Anwendungen abweichen |
| Höhe | 215 |
| Katalogseite in HB 36 | 315 |
| Klemmraum f lamellierte Cu-Schienen (Breite) | 18.5 |
| Klemmraum f lamellierte Cu-Schienen (Höhe) | 15.5 |
| Klemmraum für lamellierte Kupferschienen | Klemmraum-Breite: 18,5 mm Klemmraum-Höhe: 15,5 |
| Klemmraum für lammelierte Kupferschienen (B x H) | 18,5 x 15,5 |
| Leitungsabgang | unten |
| Lieferumfang (Variantenebene) | Klemmenabdeckung / Nutensteine |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94-V0 |
| Max Stromschienendicke | 10 |
| Min Stromschienendicke | 5 |
| Nennstrom | 160 |
| Passend für Hersteller (Typ) | ABB (S1, S2, T1, T2, XT1, XT2) / Allen Bradley (140-CMN) / Eaton (NZM1, BZM B1) / GE (FD160) / Legrand (DPX 125, DPX 160) / OEZ (BC160N) / Schneider Electric (NS80, NSC100) / Schrack (MC1) / Siemens (3RV13 53, 3VT1, 3VA10, 3VA11) / Terasaki (E125, S125) |
| Passend für Sammelschienen mit Querschnitt | Höhe: 5, 10 |
| Pol-Anzahl | 3-polig |
| Produktserie | RiLine |
| Querschnitt Rundleiter | 35 - 120 |
| Querschnitt Rundleiter max | 120 |
| Querschnitt Rundleiter min | 35 |
| REACH - Deklarationspflichtig | Nein |
| Schienenabstand | 60 |
| Schienenbreite | 18,5 |
| Sortierhilfe Bestelltabelle Print | 2 |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Tragschienenbestückung | ohne |
| Verpackungseinheit | 1 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | CB-Geräteadapter |
| WEEE-Nr. | 11161726 |
