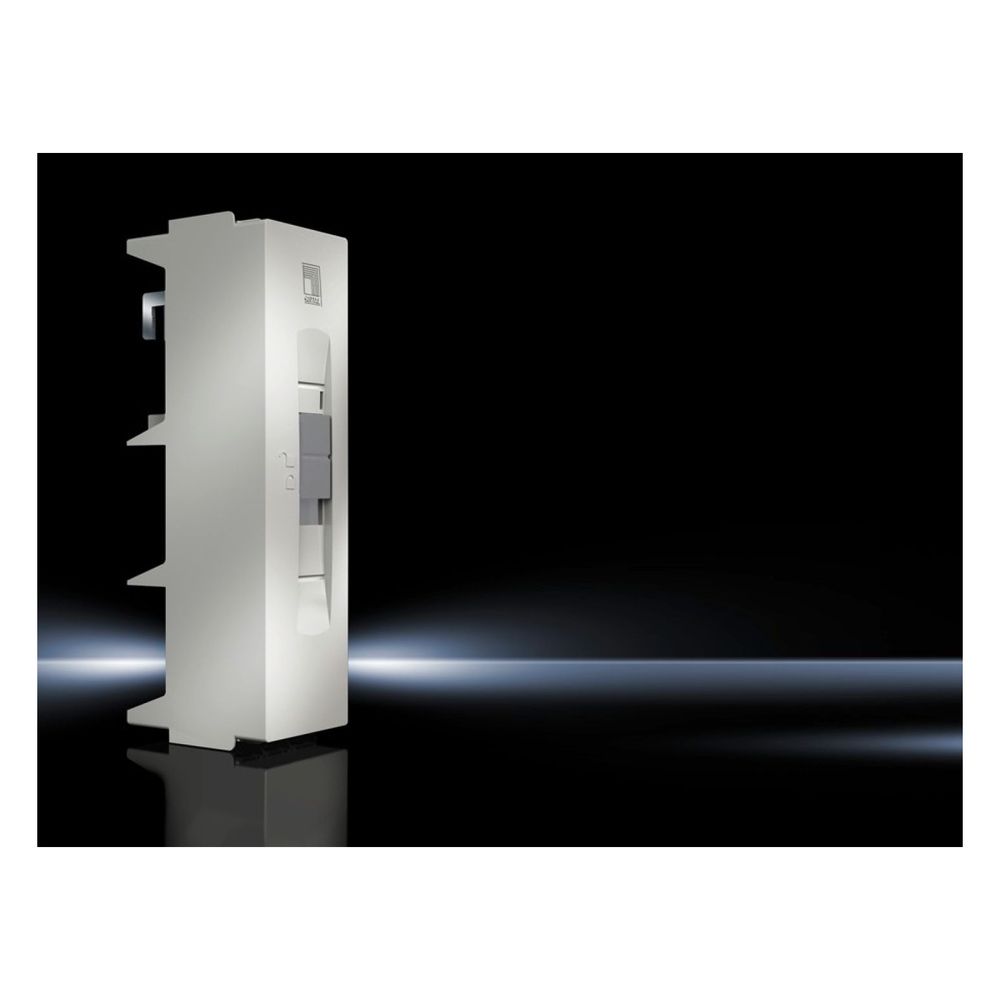

Rittal Anschlussadapter RiLine 9342220, 125A 690V 3-polig, Kunststoff, RAL 7035
Der 3-polige Anschlussadapter aus der Serie RiLine von Rittal ermöglicht eine effiziente Stromeinspeisung oder -abnahme in Sammelschienensystemen mit einem Mittenabstand von 60 mm. Das Bauteil ist für einen Bemessungsstrom von bis zu 125 A bei einer Bemessungsbetriebsspannung von 690 V ausgelegt und bietet einen flexiblen Leitungsabgang nach oben oder unten.
Vielseitige Anschlussmöglichkeiten
Der Adapter unterstützt sowohl Rundleiter als auch lamellierte Kupferschienen. Feindrähtige Rundleiter mit Aderendhülse können in einem Bereich von 10 bis 25 mm² angeschlossen werden, während mehrdrähtige Leiter einen Querschnitt von 16 bis 35 mm² abdecken. Für lamellierte Kupferschienen steht ein Klemmraum von 10 x 7,8 mm zur Verfügung. Das Gehäuse besteht aus robustem Polyamid und ABS, wobei das Brandverhalten gemäß UL 94-V0 eingestuft ist.
Technische Daten
- Bemessungsstrom: 125 A
- Bemessungsbetriebsspannung: 690 V
- Pol-Anzahl: 3-polig
- Schienenabstand: 60 mm
- Stromschienendicke: 5 - 10 mm
- Leitungsabgang: Oben/unten
- Rundleiteranschluss feindrähtig: 10 - 25 mm²
- Rundleiteranschluss mehrdrähtig: 16 - 35 mm²
- Breite: 55 mm
- Höhe: 210 mm
Durch die kompakte Bauweise mit einer Breite von 55 mm lässt sich der Adapter platzsparend in das RiLine System integrieren. Die hohe Flexibilität bei der Leiterwahl und die Eignung für Sammelschienenstärken von 5 bis 10 mm machen ihn zu einer zuverlässigen Komponente für die professionelle Energieverteilung. Mit einer maximalen Strombelastbarkeit von 125 A und der robusten Materialwahl stellt das System eine dauerhafte Lösung für industrielle Anwendungen dar.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 55 mm Höhe: 210 |
| Anschluss von Rundleitern, feindrähtig mit Aderendhülse | 10 - 25 |
| Anschluss von Rundleitern, mehrdrähtig | 16 - 35 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Ja |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-9342220 |
| Ausführung des elektrischen Anschlusses | sonstige |
| Bemessungsbetriebsspannung | 690 V, 3~ |
| Bemessungsbetriebsspannung für FactFinder Filter | 690 / 690 |
| Bemessungsstrom max | 125 |
| Breite | 55 |
| Breite des Adapters | 55 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177503618 |
| ECCN Code | NOT_RELEVANT |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Anschlusstechnik |
| Farbe | RAL 7035 |
| Für Querschnitt Sammelschienen E-Cu (Stärke max) | 25 |
| Für Querschnitt Sammelschienen E-Cu (Stärke) | 5 / 10 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Gewicht | 0,42 kg |
| Gewicht (pro VE) | 0.42 |
| Großhandel - gelistete Nummer | 379801 |
| Großhandel - gelistete Nummer Schweden | 16004002 |
| Hinweis | Die angegebenen technischen Daten können für UL-Anwendungen abweichen UL-Approbation nur in Verbindung mit AC-Anwendung gültig Die Bemessungsbetriebsspannung bei DC-Anwendungen ist abhängig von der Sammelschienenanordnung im Sammelschienenhalter 9340.050/9341.050/9342.050 |
| Hinweis allgemein | Die angegebenen technischen Daten können für UL-Anwendungen abweichen / UL-Approbation nur in Verbindung mit AC-Anwendung gültig / Die Bemessungsbetriebsspannung bei DC-Anwendungen ist abhängig von der Sammelschienenanordnung im Sammelschienenhalter 9340.050/9341.050/9342.050 |
| Höhe | 210 |
| Katalogseite in HB 36 | 304 |
| Klemmraum f lamellierte Cu-Schienen (Breite) | 10 |
| Klemmraum f lamellierte Cu-Schienen (Höhe) | 7.8 |
| Klemmraum für lamellierte Kupferschienen | Klemmraum-Breite: 10 mm Klemmraum-Höhe: 7,8 |
| Klemmraum für lammelierte Kupferschienen (B x H) | 10 x 7,8 |
| Leitungsabgang | oben/unten |
| Material (Produktebene) | Abdeckung: ABS / Chassis: Polyamid / Brandverhalten gemäß UL 94-V0 |
| Max Stromschienendicke | 10 |
| Min Stromschienendicke | 5 |
| Nennstrom | 125 |
| Passend für Sammelschienen mit Querschnitt | Höhe: 5, 10 |
| Pol-Anzahl | 3-polig |
| Produktserie | RiLine |
| Querschnitt Rundleiter feindrähtig mit Hülse max | 25 |
| Querschnitt Rundleiter feindrähtig mit Hülse min | 10 |
| Querschnitt Rundleiter mehrdrähtig max | 35 |
| Querschnitt Rundleiter mehrdrähtig min | 16 |
| REACH - Deklarationspflichtig | Nein |
| Schienenabstand | 60 |
| Schienenbreite | 10 |
| Sortierhilfe Bestelltabelle Print | 1 |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Tragschienenbestückung | ohne |
| Verpackungseinheit | 1 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Anschlussadapter |
| WEEE-Nr. | 11161726 |
