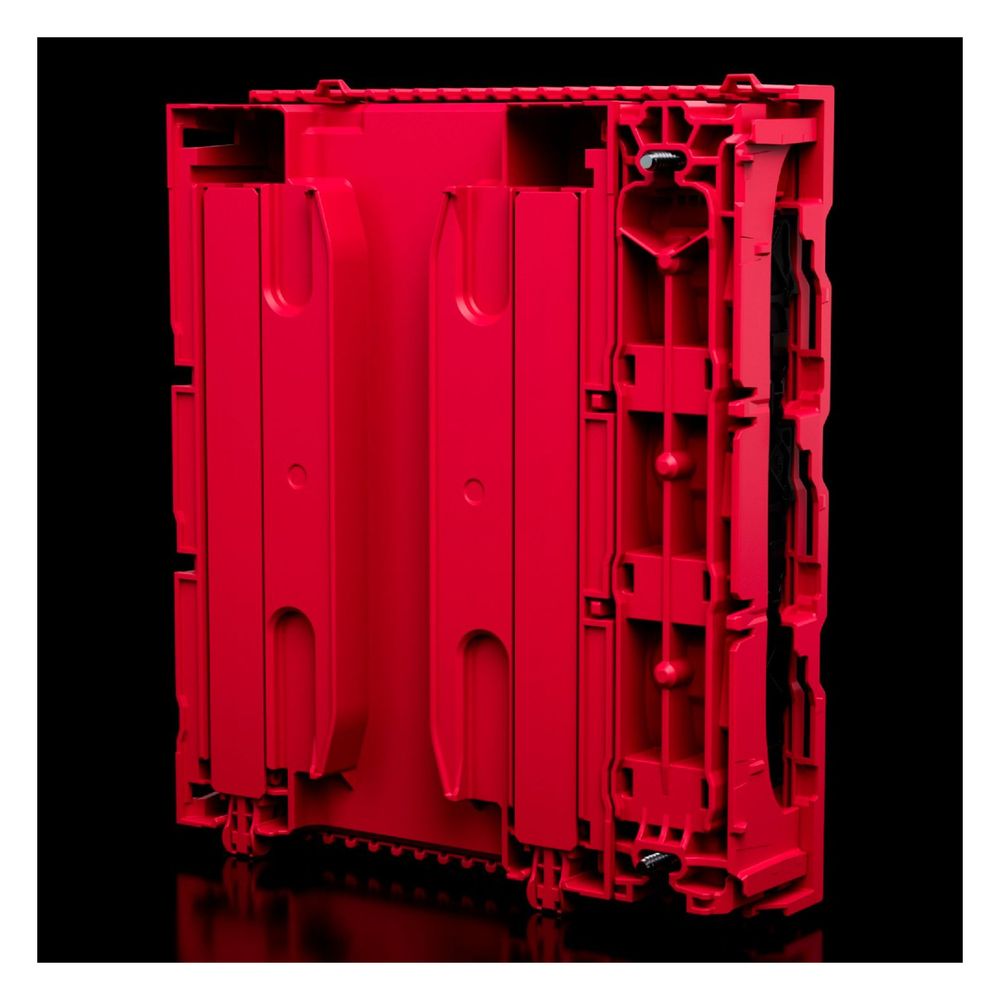

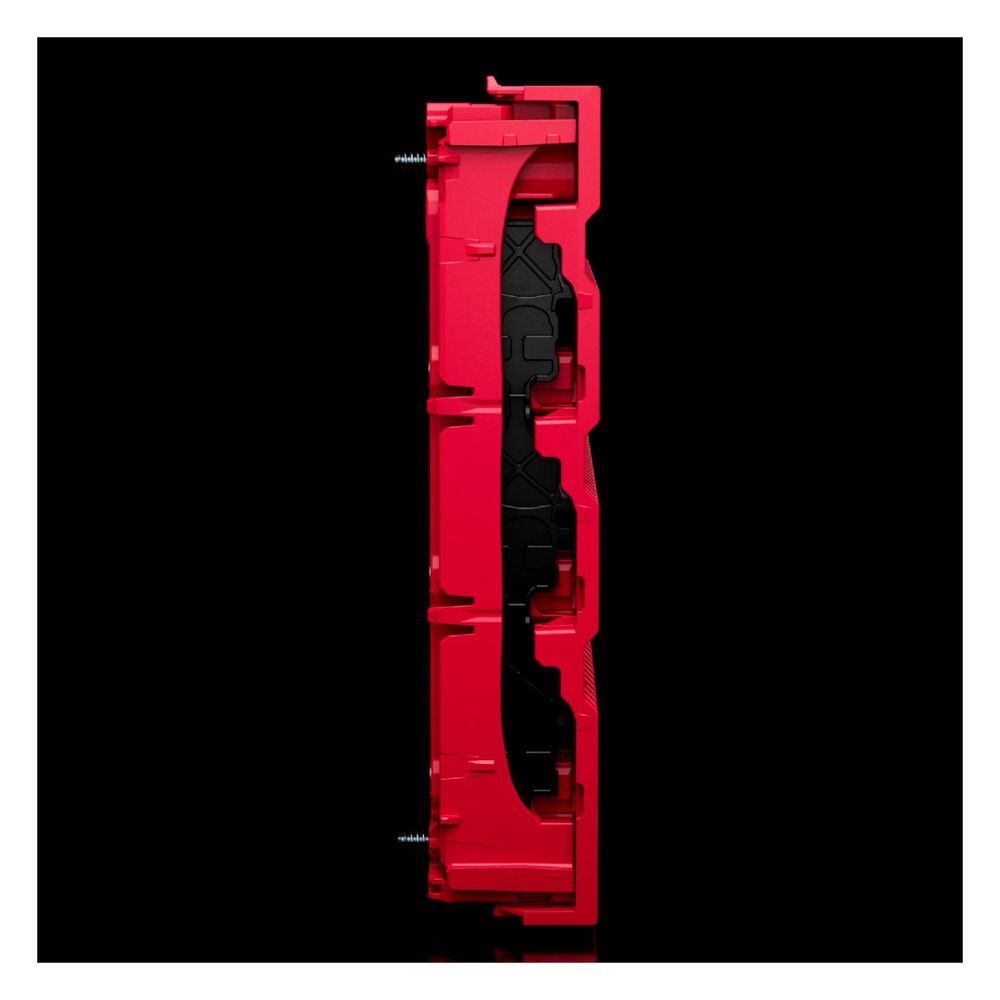

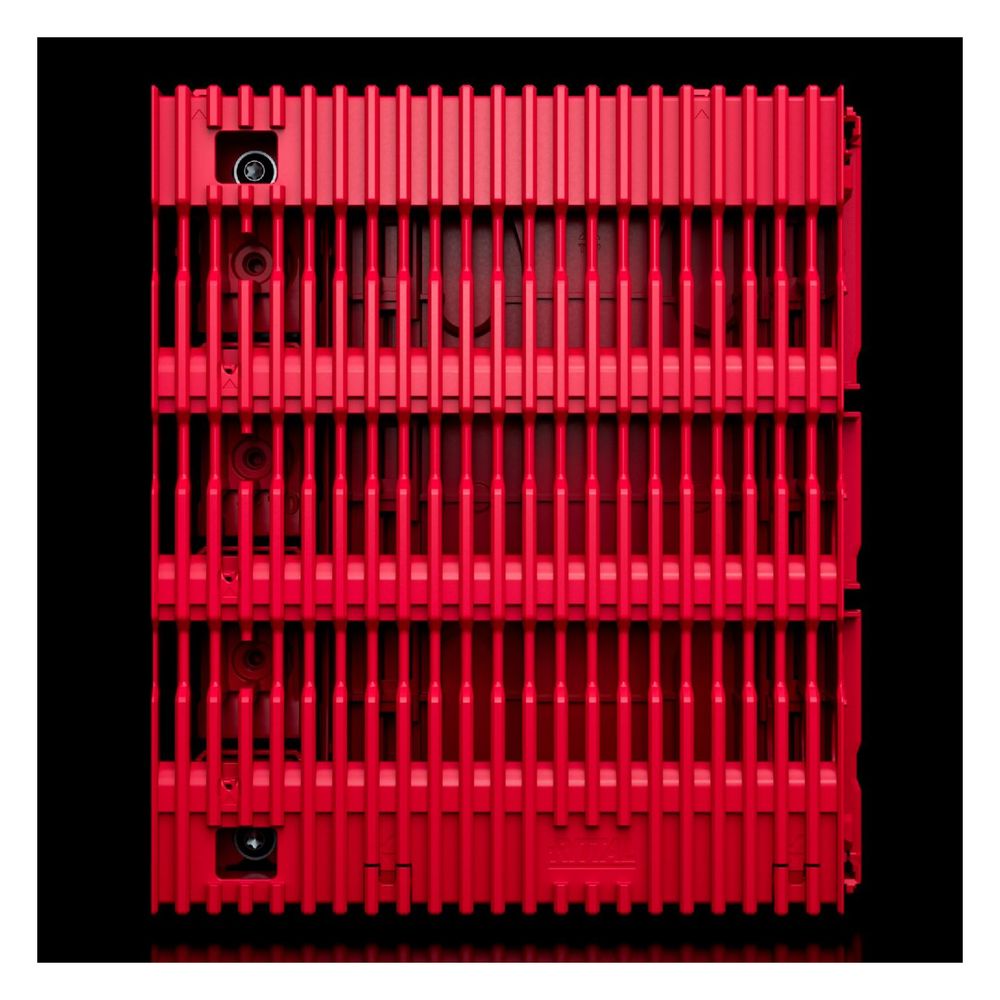

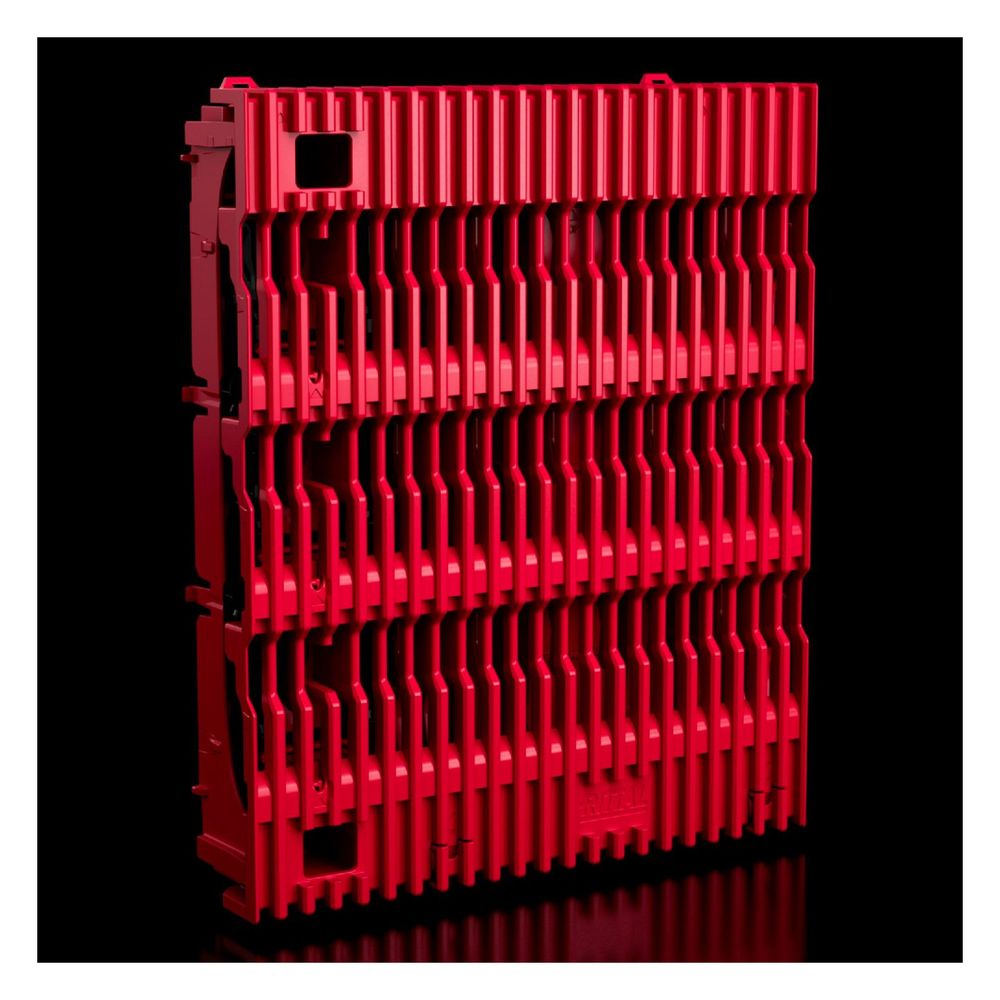

Rittal Basismodul RiLineX 9360120, 200x246x49,2mm, Polyamid, RAL 35745/RAL 9005
Das 3-polige Basismodul von Rittal dient als zentrale Komponente für den Aufbau modularer RiLineX-Boards. Mit einer Breite von 200 mm ermöglicht es eine flexible Konfiguration von Sammelschienensystemen für Anwendungen bis 1000 V AC oder 1500 V DC. Das System zeichnet sich durch eine Kurzschlussfestigkeit von bis zu 65 kA aus und ist für eine vielseitige Montage in horizontaler, vertikaler oder überkopf-Ausrichtung ausgelegt.
Flexibler Systemaufbau
Das Modul verfügt über einen integrierten, überbaubaren Sammelschienenhalter, der Flachschienen mit Breiten von 15 mm bis 30 mm und Stärken von 5 mm bis 10 mm aufnimmt. Durch das modulare Design lassen sich individuelle Systemlängen realisieren, wobei eine integrierte Leitungsführung im Rückbereich den Aufbau von Steuerleitungen erleichtert. Die Montage erfolgt werkzeuglos, was die Effizienz bei der Installation steigert.
Sicherheit und Normen
Die Konstruktion aus Polyamid bietet einen Berührungsschutz gemäß IP 2XB, der durch optionale Abdeckstreifen auf IP 3X erweitert werden kann. Das System ist nach IEC 61439 sowie UL 508 zertifiziert und für einen Betriebstemperaturbereich von -5 °C bis 55 °C ausgelegt. Die robuste Ausführung unterstützt Bemessungsströme von bis zu 800 A und ermöglicht eine zuverlässige Stromverteilung in anspruchsvollen Umgebungen.
Die modulare Architektur ermöglicht eine präzise Anpassung an spezifische Anforderungen. Mit einer Bemessungsstoßspannung von 12 kV und der Eignung für hohe Gleich- und Wechselspannungen bietet das System eine leistungsfähige Lösung für moderne Energieverteilungen. Die Kombination aus hoher Kurzschlussfestigkeit und flexiblen Montageoptionen macht das Basismodul zu einer verlässlichen Wahl für industrielle Anwendungen.
Technische Daten
- Polzahl: 3-polig
- Breite: 200 mm
- Höhe: 246 mm
- Tiefe: 49,2 mm
- Bemessungsstrom max.: 800 A
- Bemessungsspannung: 1000 V AC / 1500 V DC
- Bemessungsstoßspannung: 12 kV
- Bemessungskurzzeitstromfestigkeit: 65 kA
- Schienenmittenabstand: 60 mm
- Schutzart: IP 2XB
Lieferumfang
- 1x Basismodul Unterteil
- 1x Basismodul Berührungsschutzabdeckung
- 1x Befestigungsschrauben
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 200 mm Höhe: 246 mm Tiefe: 49,2 |
| Artikelnummer | RITTAL-9360120 |
| Bemessungsisolationsspannung Ui | 1000 / 1500 |
| Bemessungskurzzeitstromfestigkeit | 65 |
| Bemessungsspannung | 1000 / 600 / 1500 / 600 |
| Bemessungsstoßspannung | 12 |
| Bemessungsstrom | 0 |
| Bemessungsstrom max | 800 |
| Betriebs-Luftfeuchtigkeit max | 90 |
| Betriebs-Luftfeuchtigkeit min | 10 |
| Betriebstemperatur max | 55 |
| Betriebstemperatur min | -5 |
| Betriebstemperaturbereich | -5 °C...55 |
| Brandlast | 20.633 |
| Breite | 200 |
| Color (Product level) | RAL 35745 / RAL 9005 |
| EAN-13 | 4028177997288 |
| Elektrische Werte UL (SCCR) | 65 kA - 600 V, RMS, unprotected / 100 kA - 600 V, Fuse Class L max. 1600 A, JDDZ/7 / 100 kA - 480 V, Circuit Breaker max. 800 A, DIVQ/7 / 65 kA - 600 V, Circuit Breaker max. 800 A, DIVQ/7 |
| Farbe | RAL 35745 RAL 9005 |
| Frequenz der Grundschwingung | 50...60 |
| Frequenz der Grundschwingung max | 60 |
| Frequenz der Grundschwingung min | 50 |
| Für Sammelschienen mm | 15 x 5/10 / 20 x 5/10 / 30 x 5/10 |
| Für Sammelschienen mm/Bemessungsstoßstromfestigkeit Ipk | 15 x 5/10 mm 20 x 5/10 mm 30 x 5/10 |
| Gewicht | 6,96 kg |
| Hinweis | Sammelschienen sind nicht im Lieferumfang enthalten |
| Hinweis allgemein | Sammelschienen sind nicht im Lieferumfang enthalten |
| Hinweis Schutzart | Um die Schutzart IP 3X zu erreichen, sind die Boardschlitze mit Abdeckstreifen 9365.020 zu verschließen. |
| Höhe | 246 |
| Kurzschlussfestigkeit (Icw) | 0 |
| Lagertemperatur max | 75 |
| Lagertemperatur min | -25 |
| Lagertemperaturbereich | -25 °C...75 |
| Lieferumfang (Produktebene) | Basismodul Unterteil / Basismodul (Berührungsschutzabdeckung) / Inkl. Befestigungsschrauben |
| Luftfeuchtigkeit (nicht kondensierend) | 10...90 |
| Material (Produktebene) | Polyamid (PA 6) / Brandverhalten gemäß UL 94 |
| Normen | IEC/EN 61439-1 / UL 508 |
| Oberflächenschutz | sonstige |
| PCF-Wert - Carbon footprint value | 33.09 |
| Pol-Anzahl | 3-polig |
| Polzahl | 3 |
| Polzahl/Schienenmittenabstand | 3-polig 60 |
| Product Carbon Footprint - PCF | 33,09 |
| Schienenabstand | 60 |
| Schienenhöhe | 0 |
| Schienenmittenabstand | 60 |
| Schienenstärke | 0 |
| Schutzart IP nach IEC 60529 | IP 2XB |
| Temperaturbereich | Betriebstemperatur min: -5 °C...Betriebstemperatur max: 55 °C Lagertemperatur min: -25 °C Lagertemperatur max: 75 |
| Tiefe | 49.2 |
| Verpackungseinheit | 6 |
| Verschmutzungsgrad | 3 |
| Vorteile | Skalierbare Systemlängen mit Basismodulen / Einfache Montage / Skalierbare Bemessungsströme durch variable Sammelschienenquerschnitte / Geprüfte Kurzschlussfestigkeit bis max. 65 kA / Geeignet für Anwendungen im Bereich Wechselstrom bis 1000 V AC und Gleichstrom bis 1500 V DC / Umfangreiches Systemzubehör / Berührungsschutz bis IP 2XB, aufrüstbar auf IP 3X / Geprüft und zertifiziert nach IEC und UL / Einfache Erweiterung und Feldanreihung |
| Werkstoff | sonstige |
| Zeit | 500 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | RiLineX Modulares Board |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | UL |
| Überspannungskategorie | 4 |
| WEEE-Nr. | 11161726 |
