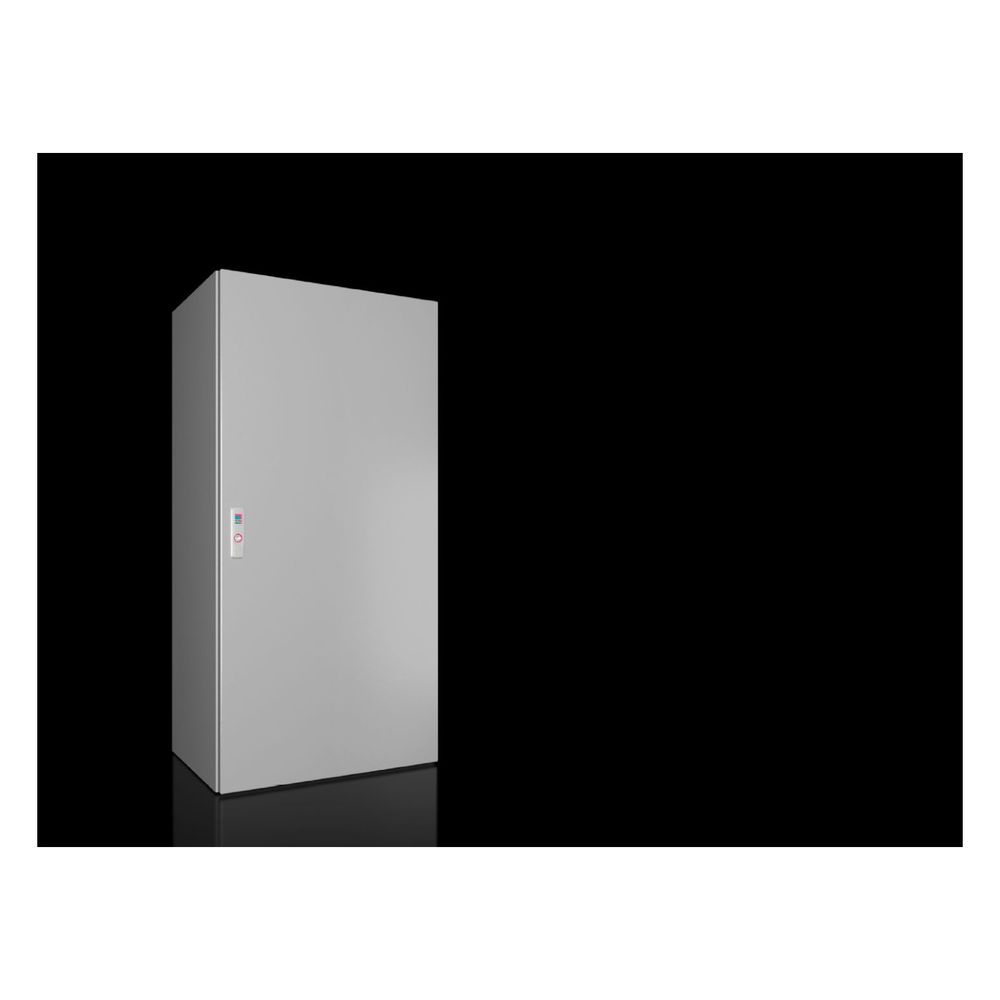

Rittal Kompakt-Schaltschrank AX 1261000, 600x1200x400mm, Stahlblech, RAL 7035
Der Rittal Kompakt-Schaltschrank AX bietet eine robuste Lösung für den industriellen Innenausbau. Mit der Schutzart IP 66 und einer Schlagfestigkeit nach IK10 gewährleistet das aus Stahlblech gefertigte Gehäuse einen zuverlässigen Schutz der verbauten Komponenten. Das System zeichnet sich durch ein integriertes 25 mm-Raster aus, das eine flexible Montage ohne Bohren ermöglicht.
Flexibler Innenausbau
Das Gehäuse verfügt über eingeprägte Gehäusenocken, die das bewährte System-Raster adaptieren. Dies schafft eine zusätzliche Montageebene und erlaubt die einfache Installation von Systemzubehör. Die Tür ist mit einer umlaufenden PU-Schaum-Dichtung ausgestattet und lässt sich für eine optimale Zugänglichkeit von rechts auf links anschlagen. Ein 3-Punkt-Verschluss-System mit 3 mm Doppelbart-Einsatz sorgt für einen sicheren Verschluss.
Hochwertige Materialqualität
Die Konstruktion besteht aus einem einteiligen, gekanteten und geschweißten Korpus. Die Oberfläche ist dreifach behandelt, um eine hohe Korrosionsbeständigkeit gegen Mineralöle, Schmierstoffe und Lösungsmittel zu erreichen. Außen ist das Gehäuse in RAL 7035 pulverbeschichtet, während die verzinkte Montageplatte eine dauerhafte Basis für die elektrische Ausrüstung bietet.
Technische Daten
- Breite: 600 mm
- Höhe: 1200 mm
- Tiefe: 400 mm
- Schutzart: IP 66
- Schlagfestigkeit: IK10
- Material Gehäuse: Stahlblech
- Materialstärke Gehäuse: 1,5 mm
- Materialstärke Tür: 2 mm
- Materialstärke Montageplatte: 2,5 mm
- Montageplattenmaße: 545 mm x 1175 mm
Dieser Schaltschrank kombiniert hohe Schutzanforderungen mit einer effizienten Montage. Durch die robuste Stahlblechkonstruktion und die durchdachte Systematik mit 25 mm-Raster eignet sich das Modell ideal für anspruchsvolle Umgebungen, in denen eine sichere Kabeleinführung von unten und eine hohe mechanische Belastbarkeit gefordert sind.
Lieferumfang
- 1x Gehäuse mit Tür
- 1x Flanschplatte im Gehäuseboden
- 1x Montageplatte
- 1x Türlochleiste
- 1x Verschluss: 3 mm Doppelbart
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Ja |
| Abmessung Montageplatte | 545 mm x 1.175 |
| Abmessungen allgemein | Breite: 600 mm Höhe: 1.200 mm Tiefe: 400 |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 1 |
| Anzahl Flanschplatten | 1 |
| Anzahl Verschlüsse | 1 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1261000 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Ausführung Verschluss | 3-Punkt-Verschluss-System |
| Beschreibung Verschluss | Ausführung Verschluss: 3-Punkt-Verschluss-System Anzahl Verschlüsse: 1 Verschluss-Einsatz: 3 mm Doppelbart |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Weltweite Approbationen (z. B. UL, cUL, CSA) / Schutzart bis IP 66 und NEMA 4/4X wird erfüllt / Sichere Kabeleinführung, die auch einer hohen Schutzartanforderung standhält / Standard-Flanschplatten einfach austauschbar / Integrierte Türlochleisten schaffen zusätzliche Montagefläche / Passende Montagemöglichkeiten für jeden Aufstellungsort oder zur einfachen Aufhängung an Wänden und geraden Flächen |
| Branchentext - Überschrift | Kompakt-Schaltschrank |
| Breite | 600 |
| Breite Montageplatte | 545 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177813120 |
| Eckmodell | Ja |
| EMV-Ausführung | Nein |
| Farbe | grau |
| Filter Kabeleinführung | Flanschplatten/Bleche |
| Filter Richtung der Kabeleinführung | Von unten |
| Flanschplatte | Größe: 7 Anzahl: 1 |
| Flanschplattengröße | 7 |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Ja |
| Gewicht | 53,5 kg |
| Gewicht (pro VE) | 53.5 |
| Höhe | 1200 |
| Höhe Montageplatte | 1175 |
| Infotext Keyuser - nur intern | 09.04.2019 (Abstimmung Müller,Otterbach,Strauch) 400 tiefe AX Gehäuse (CM Größe) Verfügbarkeit neu: 01/2020 gilt für alle Portfolios |
| Katalogseite in HB 36 | 89 |
| Koppelbar | Nein |
| Lieferumfang (Produktebene) | Gehäuse mit Tür(en) / Flanschplatte(n) im Gehäuseboden / Montageplatte / Türlochleiste / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuse: Stahlblech / Tür: Stahlblech, umlaufend eingeschäumte PU-Dichtung |
| Material für Filterfunktion | Stahlblech |
| Materialstärke Gehäuse | 1.5 |
| Materialstärke Montageplatte | 2.5 |
| Materialstärke Tür | 2 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack / Montageplatte: verzinkt |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 186.35 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 186,35 kg CO2 eq (Cat B) |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK10 |
| Schrägdach | Nein |
| Schutzart (IP) | IP66 |
| Schutzart IP nach IEC 60529 | IP 66 |
| Schutzart NEMA | NEMA 1 / NEMA 3R / NEMA 4 / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 1 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 400 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 4 / Type 12 |
| Türanschlag wechselbar | Ja |
| Verpackungseinheit | 1 |
| Verschlusseinsatz | 3 mm Doppelbart |
| Vorteile | Mehr Innenausbaumöglichkeiten durch integrierte Gehäusenocken im 25 mm-System-Raster in Kombination mit der Schiene für Innenausbau und unserem vielfältigen Systemzubehör / Erhalt der Schutzart (UL-Approbation) durch Montage der Schiene für Innenausbau ohne Bohren / Zusätzliche Montageebene und erhöhte Traglast durch Bodenausbauschiene / Einfache Planung und Konfiguration mit dem Rittal Konfigurator RiPanel |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | AX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
