Beschreibung

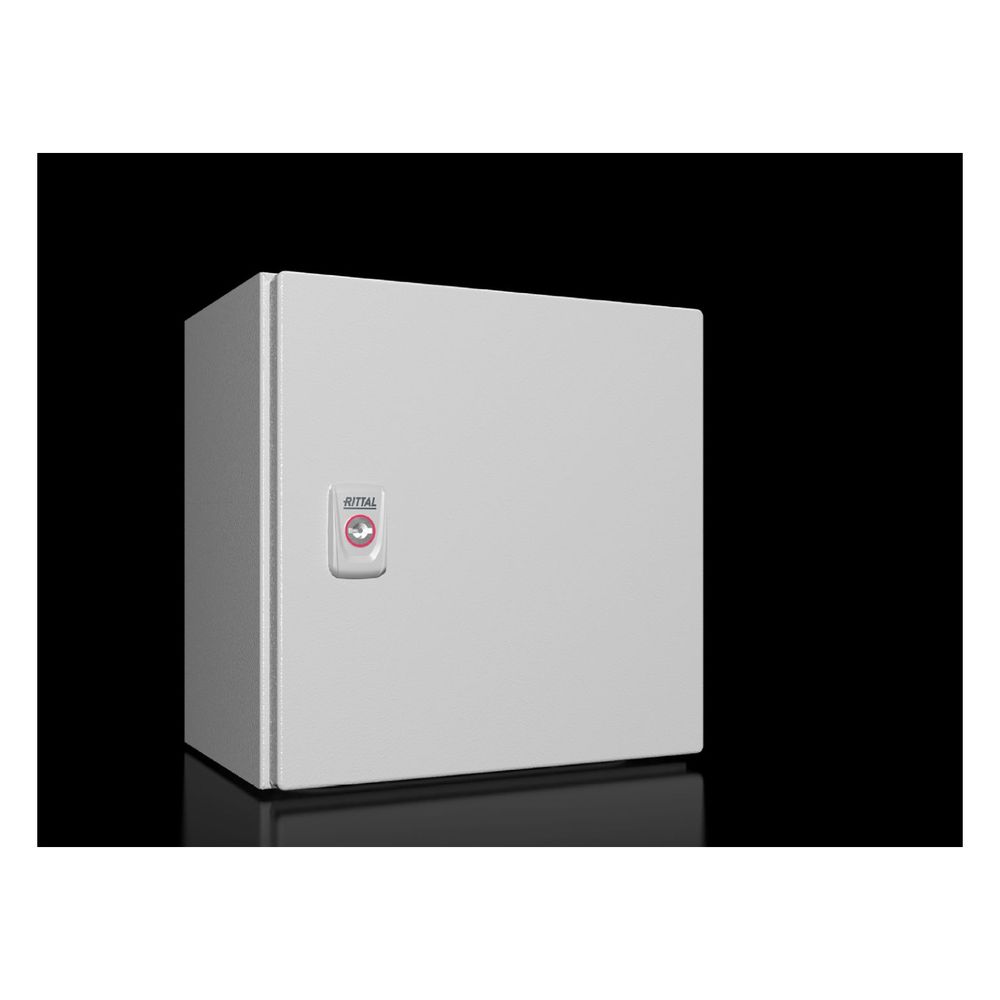

Rittal Kompakt-Schaltschrank AX 1033000, 300x300x210mm, Stahlblech, RAL 7035
Der Rittal Kompakt-Schaltschrank AX 1033000 bietet eine robuste und flexible Lösung für die Unterbringung von Automatisierungstechnik. Das eintürige Gehäuse aus pulverbeschichtetem Stahlblech überzeugt durch die Schutzart IP66 sowie eine hohe Schlagfestigkeit gemäß IK10 und eignet sich ideal für die Wandmontage. Dank des integrierten 25 mm-System-Rasters lassen sich Systemkomponenten effizient und ohne Bohren nachrüsten.
Robuste Konstruktion und Schutz
Das Gehäuse besteht aus einem gekanteten und geschweißten Stahlblechkorpus mit einer umlaufenden Schutzrinne an der Türöffnung. Die Tür ist mit einer geschäumten PU-Dichtung ausgestattet und verfügt über einen Vorreiberverschluss mit 3 mm Doppelbarteinsatz. Eine dreifache Oberflächenbehandlung, bestehend aus nanokeramischer Beschichtung, Elektrophorese-Tauchgrundierung und einer außenliegenden Pulverbeschichtung in RAL 7035, sorgt für eine hohe Korrosionsbeständigkeit.
Flexible Montageoptionen
Die im Lieferumfang enthaltene verzinkte Montageplatte ist mit einem Maßaufdruck versehen, was die Installation von Komponenten erleichtert. Der Türanschlag ist bei Bedarf wechselbar. Durch die integrierten Türlochleisten sowie Gehäusenocken in Dach, Boden und Seitenwänden steht eine vielseitige Montageebene zur Verfügung, die eine effiziente Nutzung des Innenraums ermöglicht.
Technische Daten
- Breite: 300 mm
- Höhe: 300 mm
- Tiefe: 210 mm
- Schutzart: IP66
- Schlagfestigkeit: IK10
- Material: Stahlblech
- Oberfläche: Pulverbeschichtet
- Farbe: RAL 7035
- Montageplatte (B x H): 250 mm x 275 mm
Der Schaltschrank bietet durch seine hohe Widerstandsfähigkeit und die praxisgerechte Ausstattung einen zuverlässigen Schutz für empfindliche Elektronik. Die Kombination aus stabiler Stahlblechkonstruktion, der verzinkten Montageplatte und dem flexiblen 25 mm-System-Raster ermöglicht eine einfache und sichere Installation in verschiedensten industriellen Anwendungen.
Lieferumfang
- 1x Gehäuse mit Tür
- 1x Flanschplatte
- 1x Montageplatte
- 1x Türlochleiste
- 1x Verschluss mit 3 mm Doppelbarteinsatz
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Nein |
| Abmessung Montageplatte | 250 mm x 275 |
| Abmessungen allgemein | Breite: 300 mm Höhe: 300 mm Tiefe: 210 |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 1 |
| Anzahl Flanschplatten | 1 |
| Anzahl Verschlüsse | 1 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1033000 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Ausführung Verschluss | Vorreiber |
| Beschreibung Verschluss | Ausführung Verschluss: Vorreiber Anzahl Verschlüsse: 1 Verschluss-Einsatz: 3 mm Doppelbart |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Weltweite Approbationen (z. B. UL, cUL, CSA) / Schutzart bis IP 66 und NEMA 4/4X wird erfüllt / Sichere Kabeleinführung, die auch einer hohen Schutzartanforderung standhält / Standard-Flanschplatten einfach austauschbar / Integrierte Türlochleisten schaffen zusätzliche Montagefläche / Passende Montagemöglichkeiten für jeden Aufstellungsort oder zur einfachen Aufhängung an Wänden und geraden Flächen |
| Branchentext - Überschrift | Kompakt-Schaltschrank |
| Breite | 300 |
| Breite Montageplatte | 250 |
| Brillenflansch | Stahl |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177813458 |
| Eckmodell | Ja |
| EMV-Ausführung | Nein |
| Farbe | grau |
| Filter Kabeleinführung | Flanschplatten/Bleche |
| Filter Richtung der Kabeleinführung | Von unten |
| Flanschplatte | Größe: 1 Anzahl: 1 |
| Flanschplattengröße | 1 |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Ja |
| Gewicht | 6,7 kg |
| Gewicht (pro VE) | 6.7 |
| Höhe | 300 |
| Höhe Montageplatte | 275 |
| Infotext Keyuser - nur intern | 16.06.2020: PStrauch über TWelsch: Angabe um IK10 erweitert. Info von R.Hartmann, nach RS NT/19.10.2020 Verfügbarkeitsinfo "Europe / Middle East / Africa: 03/2020 " raus genommen PStrauch, nach Abstimmung NT, RH 15.03.2023 Beschreibung und Nutzen hinzugefügt, 19.02.2024 Info NT,MM,MS Nachfolger AX zu CM weltweit auf Aktive stellen auch in den NICHT AX Ländern (JA,APM,IN,AUS) |
| Katalogseite in HB 36 | 85 |
| Koppelbar | Nein |
| Lieferumfang (Produktebene) | Gehäuse mit Tür(en) / Flanschplatte(n) im Gehäuseboden / Montageplatte / Türlochleiste / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuse: Stahlblech / Tür: Stahlblech, umlaufend eingeschäumte PU-Dichtung |
| Material für Filterfunktion | Stahlblech |
| Materialstärke Gehäuse | 1.25 |
| Materialstärke Montageplatte | 2 |
| Materialstärke Tür | 1.5 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack / Montageplatte: verzinkt |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 43.37 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 43,37 kg CO2 eq (Cat B) |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK10 |
| Schrägdach | Nein |
| Schutzart (IP) | IP66 |
| Schutzart IP nach IEC 60529 | IP 66 |
| Schutzart NEMA | NEMA 1 / NEMA 3R / NEMA 4 / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 1 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 210 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 4 / Type 12 |
| Türanschlag wechselbar | Ja |
| Verpackungseinheit | 1 |
| Verschlusseinsatz | 3 mm Doppelbart |
| Vorteile | Mehr Innenausbaumöglichkeiten durch integrierte Gehäusenocken im 25 mm-System-Raster in Kombination mit der Schiene für Innenausbau und unserem vielfältigen Systemzubehör / Erhalt der Schutzart (UL-Approbation) durch Montage der Schiene für Innenausbau ohne Bohren / Zusätzliche Montageebene und erhöhte Traglast durch Bodenausbauschiene / Einfache Planung und Konfiguration mit dem Rittal Konfigurator RiPanel |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | AX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
