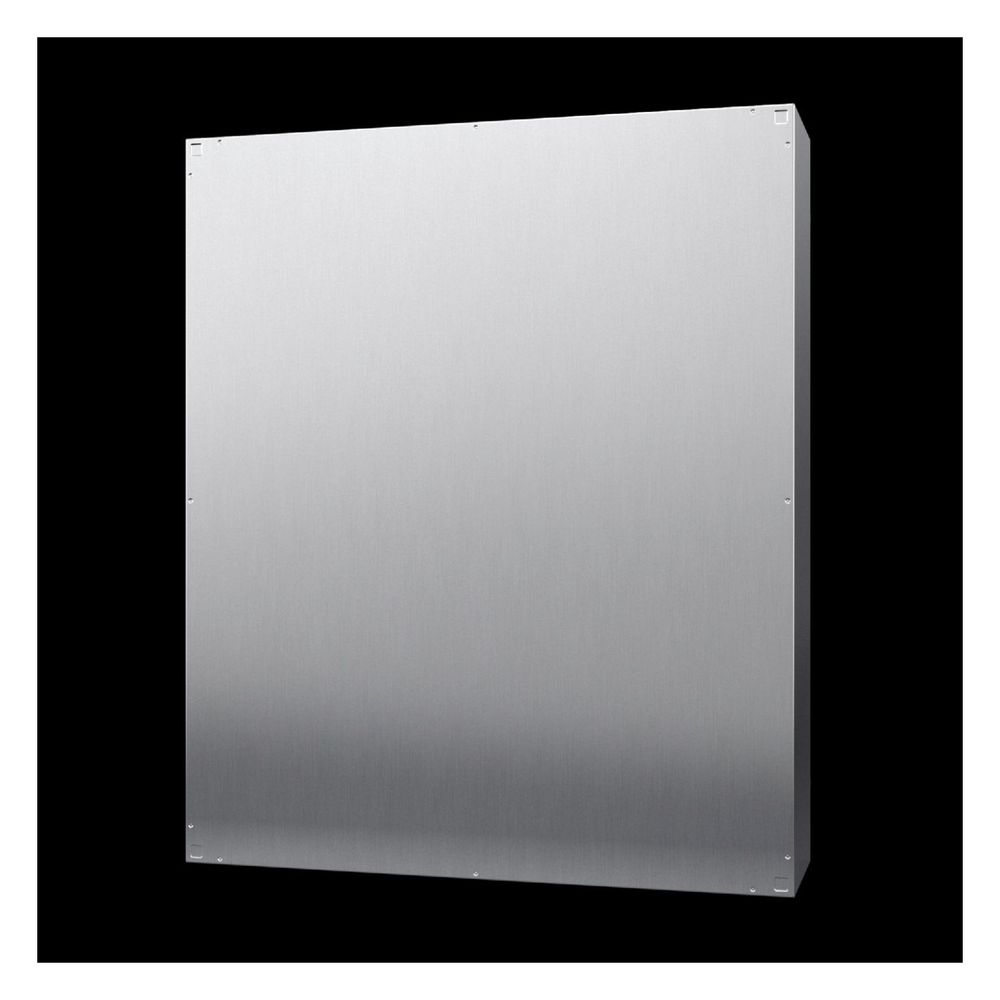

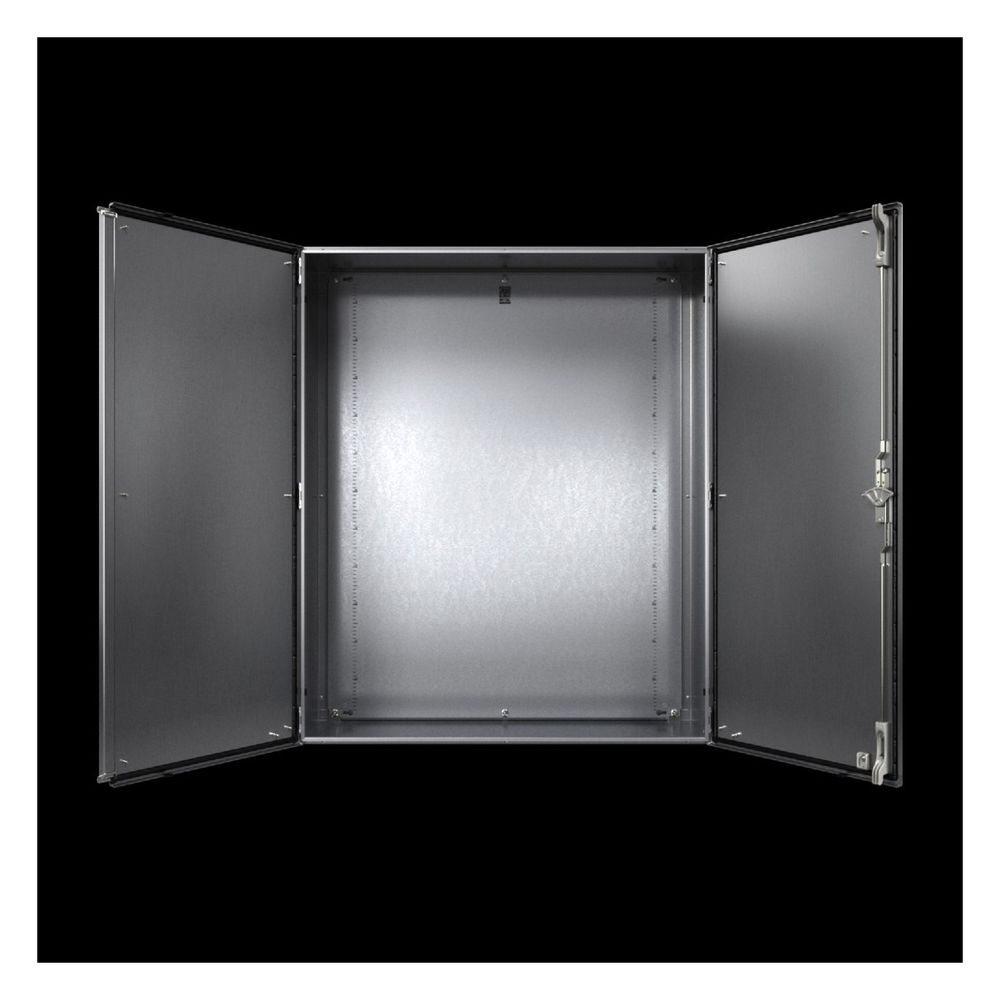

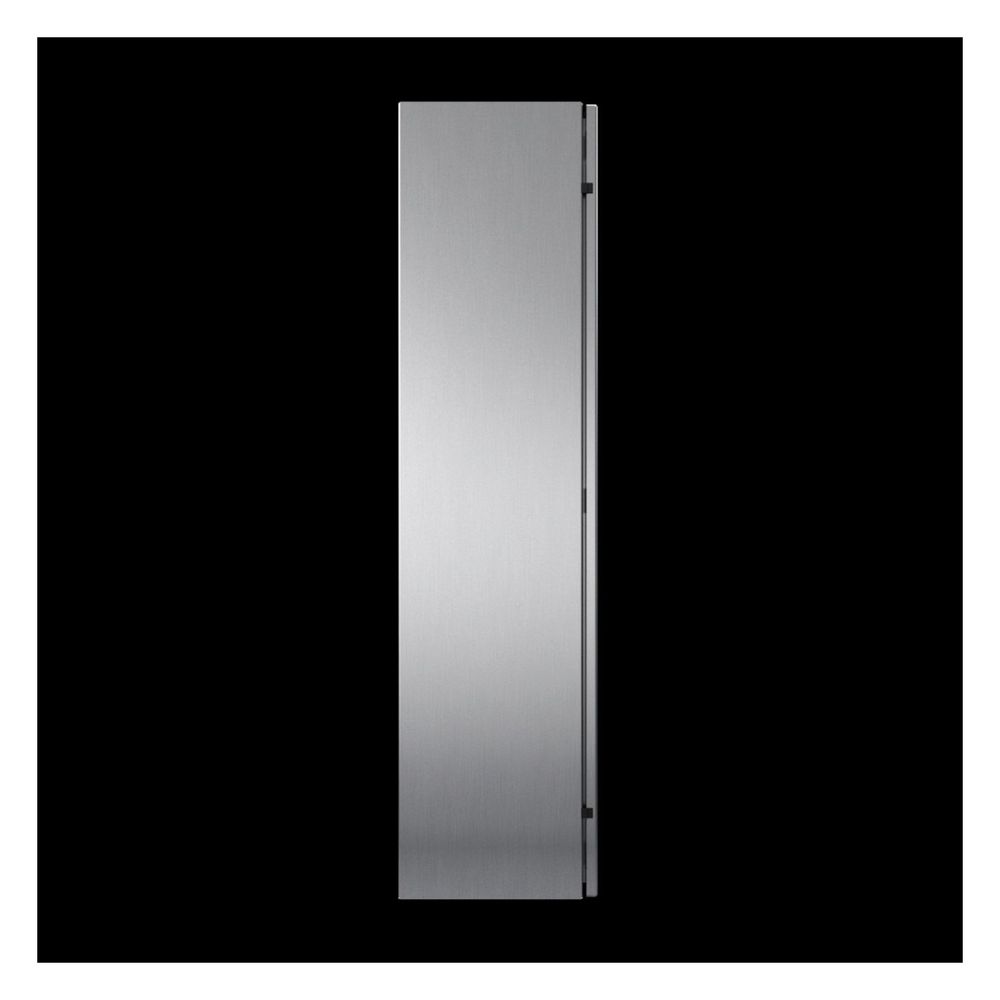

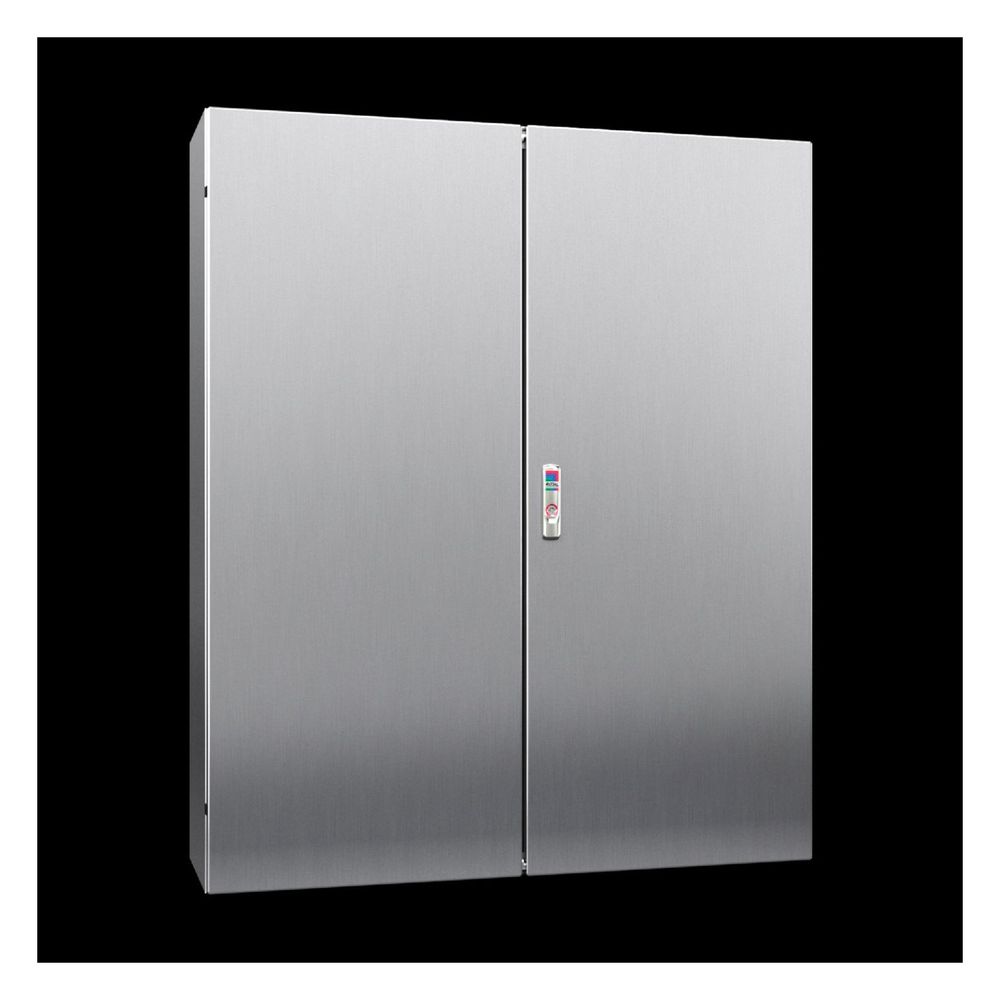

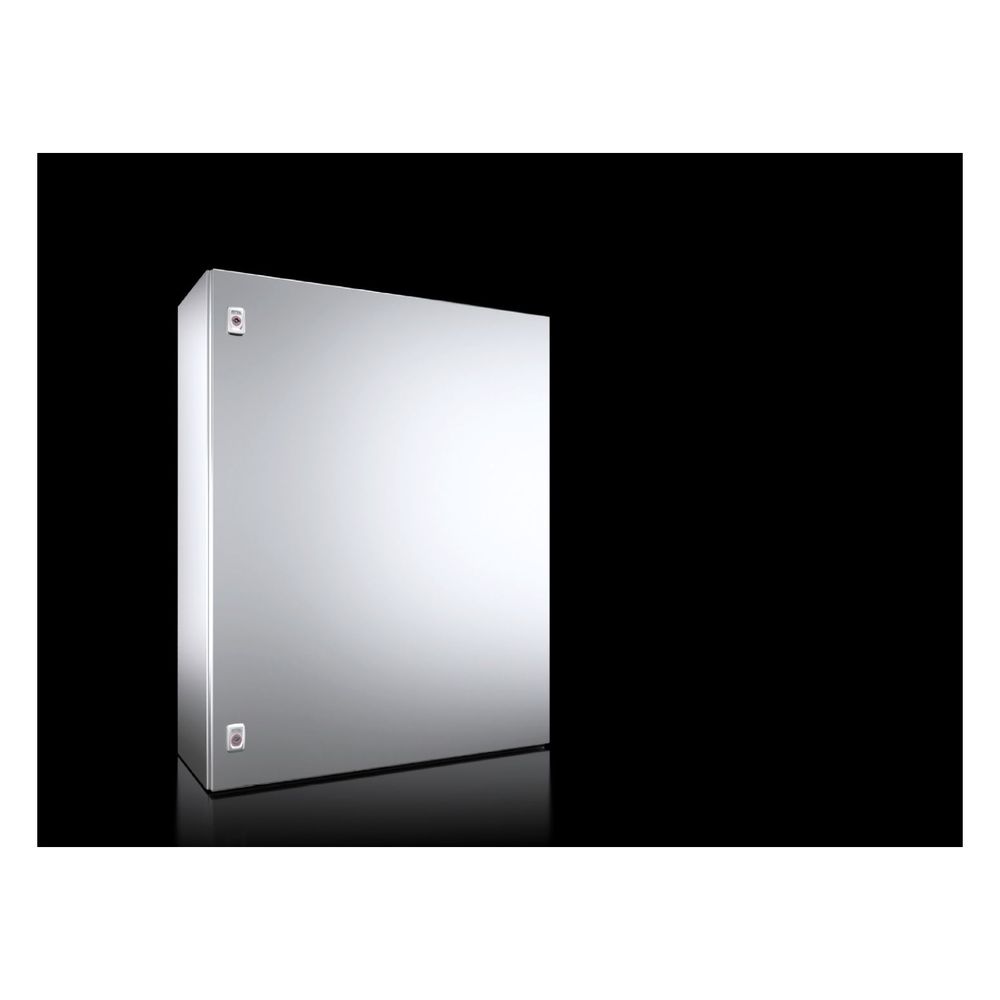

Rittal Kompakt-Schaltschrank AX 1016000, 800x1000x300mm, Edelstahl, 1 Stück
Der Rittal Kompakt-Schaltschrank AX aus hochwertigem Edelstahl 1.4301 (AISI 304) bietet eine robuste Lösung für anspruchsvolle Umgebungen. Mit der Schutzart IP 66 und NEMA 4X eignet sich das eintürige Gehäuse ideal für den Innen- und Außenbereich sowie für die Wandmontage. Ein integriertes Nocken-System ermöglicht einen effizienten Systemausbau ohne zusätzliche Bohrungen.
Robuste Konstruktion und Schutz
Das Gehäuse zeichnet sich durch eine stabile, aus einem Stück gekantete und geschweißte Edelstahlkonstruktion aus. Die Tür ist mit einer umlaufenden, eingeschäumten PU-Dichtung versehen, die in Kombination mit der Schutzrinne an der Türöffnung einen zuverlässigen Schutz vor äußeren Einflüssen sicherstellt. Die Oberfläche ist in Strichschliff (Korn 400) ausgeführt, was für eine langlebige und widerstandsfähige Optik sorgt.
Flexibler Innenausbau
Die im Lieferumfang enthaltene Montageplatte aus verzinktem Stahlblech verfügt über eine praktische Schlüssellochung für die Erdung sowie einen Maßaufdruck zur einfachen Orientierung. Dank der integrierten Gehäusenocken lässt sich der Innenraum flexibel und zeitsparend ausbauen. Die Tür bietet einen Öffnungswinkel von 130 Grad und wird über zwei Vorreiberverschlüsse mit 3 mm Doppelbarteinsatz sicher verriegelt.
Dieser Kompakt-Schaltschrank vereint hohe mechanische Belastbarkeit mit einer exzellenten Schutzart von IP 66. Durch die Verwendung von korrosionsbeständigem Edelstahl 1.4301 und die Einhaltung internationaler Approbationen wie UL und CSA ist das Gehäuse für weltweite industrielle Anwendungen prädestiniert. Die Kombination aus der stabilen 1,5 mm Gehäusewandstärke und der 2,5 mm starken Montageplatte gewährleistet eine sichere Unterbringung der elektrischen Komponenten bei einer Abmessung von 800 x 1000 x 300 mm.
Technische Daten
- Breite: 800 mm
- Höhe: 1000 mm
- Tiefe: 300 mm
- Schutzart: IP 66
- NEMA-Schutzart: 1, 3R, 4, 4X, 12
- Material: Edelstahl 1.4301 (AISI 304)
- Stoßfestigkeit: IK10
- Montageplatte Höhe: 975 mm
- Montageplatte Breite: 745 mm
Lieferumfang
- 1x Gehäuse mit Tür
- 1x Montageplatte
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Nein |
| Abmessung Montageplatte | 745 mm x 975 |
| Abmessungen allgemein | Breite: 800 mm Höhe: 1.000 mm Tiefe: 300 |
| Anzahl der Schlösser | 2 |
| Anzahl der Türen | 1 |
| Anzahl Verschlüsse | 2 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Ja |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Ja |
| Approbation NV | Nein |
| Approbation RMRS | Ja |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1016000 |
| Ausführung der Oberfläche | gebürstet/geschliffen |
| Ausführung Verschluss | Vorreiber |
| Beschreibung Verschluss | Ausführung Verschluss: Vorreiber Anzahl Verschlüsse: 2 Verschluss-Einsatz: 3 mm Doppelbart Material Verschluss: Zink-Druckguss |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Weltweite Approbationen (z. B. UL, cUL, CSA) / Schutzart bis IP 66 und NEMA 4/4X wird erfüllt / Sichere Kabeleinführung, die auch einer hohen Schutzartanforderung standhält / Passende Montagemöglichkeiten für jeden Aufstellungsort oder zur einfachen Aufhängung an Wänden und geraden Flächen |
| Branchentext - Überschrift | Kompakt-Schaltschrank, Edelstahl |
| Branchentext - Überschrift 2 | Torsteuerung mit AX Edelstahlgehäusen |
| Breite | 800 |
| Breite Montageplatte | 745 |
| EAN-13 | 4028177815025 |
| Eckmodell | Nein |
| EMV-Ausführung | Nein |
| Farbe | Edelstahl |
| Filter Kabeleinführung | Geschlossene Gehäuse |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Ja |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Ja |
| Geeignet für Wandmontage | Ja |
| Gewicht | 51 kg |
| Gewicht (pro VE) | 51 |
| Höhe | 1000 |
| Höhe Montageplatte | 975 |
| Katalogseite in HB 36 | 240 |
| Koppelbar | Ja |
| Lieferumfang (Produktebene) | Gehäuse mit Tür(en), Öffnungswinkel 130° / Montageplatte / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Ja |
| Material (Produktebene) | Gehäuse: Edelstahl / Tür: Edelstahl, umlaufend eingeschäumte PU-Dichtung / Montageplatte: Stahlblech |
| Material (Variantenebene) | Edelstahl 1.4301 (AISI 304) |
| Material Verschluss | Zink-Druckguss |
| Materialstärke Gehäuse | 1.5 |
| Materialstärke Montageplatte | 2.5 |
| Materialstärke Tür | 2 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm / Montageplatte: verzinkt |
| PCF-Wert - Carbon footprint value | 172.68 |
| Product Carbon Footprint - PCF | 172,68 |
| REACH - Deklarationspflichtig | Nein |
| Schrägdach | Nein |
| Schutzart (IP) | IP66 |
| Schutzart IP nach IEC 60529 | IP 66 |
| Schutzart NEMA | NEMA 1 / NEMA 3R / NEMA 4 / NEMA 4X / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 2 |
| Steuerattribut Frontend - Grundmaterial | Edelstahl 1.4301 (AISI 304) |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 300 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 4 / Type 4X / Type 12 |
| Türanschlag wechselbar | Nein |
| Verpackungseinheit | 1 |
| Verschlusseinsatz | 3 mm Doppelbart |
| Werkstoff | rostfreier Stahl |
| Werkstoffgüte | Edelstahl 304 (V2A) |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | AX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
