Beschreibung

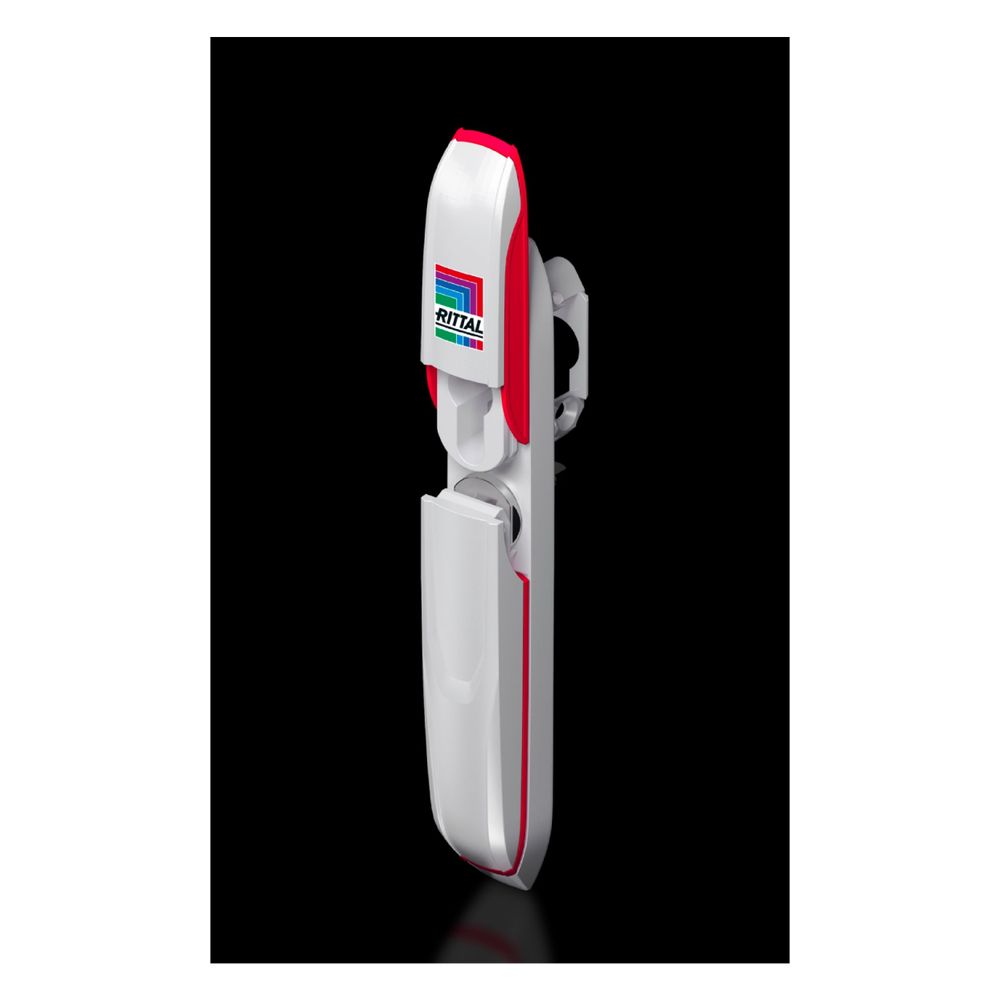

Rittal Komfortgriff AX 2435100, Schwenkhebel, Zink-Druckguss, RAL 7035
Dieser Komfortgriff für Schaltschränke der Serie AX ermöglicht eine effiziente Bedienung von Verschluss-Systemen. Der als Schwenkhebel ausgeführte Griff ist für den Einsatz von Verschluss-Einsätzen sowie Profilhalbzylindern konzipiert und bietet eine robuste Lösung für verschiedene Gehäusetypen.
Funktionsweise und Montage
Der Schwenkhebel klappt nach der Entriegelung nach vorne auf und wird anschließend geschwenkt, um den Verschluss zu öffnen. Diese Mechanik ist für den Einbau von Profilhalbzylindern mit einer Gesamtlänge von 40 oder 45 mm gemäß DIN 18 252 ausgelegt. Alternativ lässt sich der Griff mit Sicherheits- oder Druckknopf-Einsätzen mit einer Länge von 40 mm bestücken.
Material und Kompatibilität
Gefertigt aus pulverbeschichtetem Zink-Druckguss in der Farbe RAL 7035, fügt sich der Griff optisch in das Gehäusedesign ein. Er ist für den Einsatz an AX-Gehäusen mit 3-Punkt-Verschluss-System sowie für TE, TP-Unterteile und TX CableNet geeignet. Die Konstruktion erfüllt die Anforderungen der Schutzart Type 1 und Type 12 nach UL 508A.
Die robuste Ausführung aus pulverbeschichtetem Zink-Druckguss bietet eine zuverlässige Bedienmöglichkeit. Die Flexibilität bei der Wahl der Schließung, ob durch Verschluss-Einsätze oder Profilhalbzylinder mit 40 bis 45 mm Länge, macht den Schwenkhebel zu einer vielseitigen Komponente für die Gehäusetechnik.
Technische Daten
- Material: Zink-Druckguss
- Oberfläche: Pulverbeschichtet
- Farbe: RAL 7035
- Ausführung Handgriff: Schwenkhebel
- Art der Schließung: Zylinder
- Type Rating: Type 1 / Type 12
- Gewicht: 0,58 kg
Technische Daten
| Hersteller | Rittal |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Art der Schließung | Zylinder |
| Artikelnummer | RITTAL-2435100 |
| Ausführung | Für Verschluss-Einsätze und Profilhalbzylinder |
| Ausführung (Produktebene) | Für Verschluss-Einsätze und Profilhalbzylinder |
| Ausführung des Handgriffes | Schwenkhebel |
| Ausführung Verschluss | Vorbereitet für Verschluss-Einsätze Ausführung A, den Einbau von Profilhalbzylindern 40 bzw. 45 mm Gesamtlänge (nach DIN 18 252) oder Sicherheits- und Druckknopf-Einsätze mit einer Länge von 40 |
| Beschreibung Verschluss | Ausführung Verschluss: Vorbereitet für Verschluss-Einsätze Ausführung A, den Einbau von Profilhalbzylindern 40 bzw. 45 mm Gesamtlänge (nach DIN 18 252) oder Sicherheits- und Druckknopf-Einsätze mit einer Länge von 40 |
| Color (Variant level) | RAL 7035 |
| Drehstangenschloss (Dreipunktschließung) | Nein |
| EAN-13 | 4028177938168 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Verschluss |
| Farbe | RAL 7035 |
| Gewicht | 0,58 kg |
| Gewicht (pro VE) | 0.58 |
| Hängeschlossverriegelung | Nein |
| Infotext Keyuser - nur intern | 14.04.2021: nach Abst. MT,RH,ML Anpassung Produktbeschr.+Ausführ. (Internetaktionsliste) PStrauch, 02.2024 Artikel für ASIA auf Aktive wegen Strategie AX Edelstahl+AX Stahlblech (CM Größen) |
| Katalogseite in HB 36 | 939 |
| Knebel | Nein |
| Material (Variantenebene) | Zink-Druckguss |
| Oberfläche | Pulverbeschichtet |
| Oberfläche (Variantenebene) | Pulverbeschichtet |
| Passend für Gehäusetyp | AX mit 3-Punkt-Verschluss-System / TE / TP Unterteile / TX CableNet |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: AX mit 3-Punkt-Verschluss-System Gehäusetyp: TE Gehäusetyp: TP Unterteile Gehäusetyp: TX CableNet |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: AX mit 3-Punkt-Verschluss-System TE TP Unterteile TX CableNet |
| Produktbeschreibung (Description Temporary) | Der entriegelte Griff klappt nach vorne auf und wird zum Öffnen des Verschlusses geschwenkt. |
| REACH - Deklarationspflichtig | Nein |
| Type Rating nach UL 508A | Type 1 / Type 12 |
| Verpackungseinheit | 1 |
| WEEE-Nr. | 11161726 |
