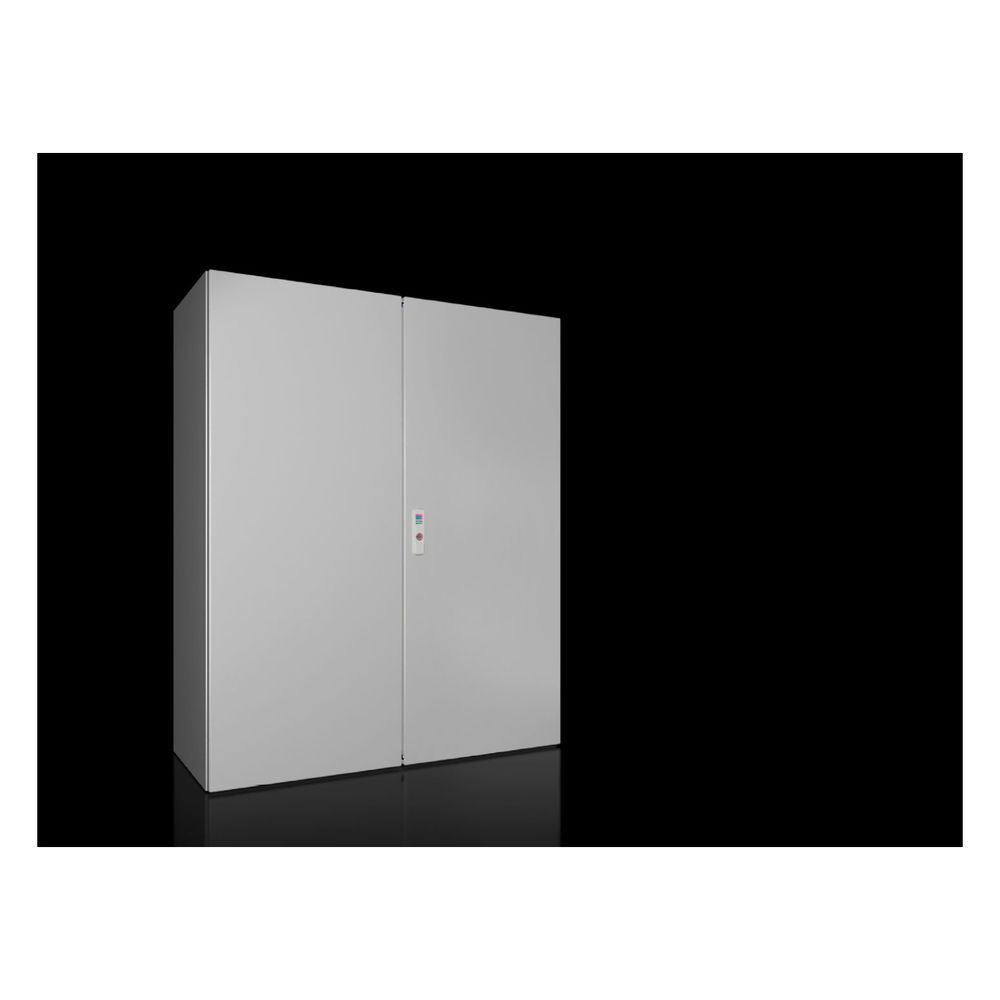

Rittal Kompakt-Schaltschrank AX 1214000, 1000x1200x400mm, Stahlblech, RAL 7035
Dieser zweitürige Kompakt-Schaltschrank aus robustem Stahlblech bietet mit seinen Abmessungen von 1000 x 1200 x 400 mm eine flexible Lösung für den industriellen Innenausbau. Das Gehäuse zeichnet sich durch ein integriertes 25 mm-System-Raster aus, das eine einfache Montage von Systemzubehör ohne Bohren ermöglicht. Dank der hochwertigen Oberflächenbehandlung mit Nanokeramik-Beschichtung und Pulverlackierung in RAL 7035 ist das Gehäuse widerstandsfähig gegen äußere Einflüsse.
Systematische Flexibilität
Die Konstruktion basiert auf einem aus einem Stück gekanteten und geschweißten Korpus, der durch eine umlaufende Schutzrinne an der Türöffnung ergänzt wird. Die Türen verfügen über eine eingeschäumte PU-Dichtung und beidseitige Türlochleisten, die zusätzliche Montageflächen schaffen. Ein 3-Punkt-Verschluss-System mit Doppelbart-Einsatz sorgt für einen sicheren Verschluss der beiden Türen. Die Montageplatte ist verzinkt und mit einer Schlüssellochung für die Erdung sowie einem Maßaufdruck versehen.
Schutz und Montage
Das Gehäuse erfüllt die Anforderungen der Schutzart IP 55 sowie NEMA 12 und bietet somit einen zuverlässigen Schutz für die installierten Komponenten. Die Rückwand ist mit Durchzügen für Wandbefestigungshalter ausgestattet, was eine stabile Montage an geraden Flächen unterstützt. Durch die hohe Schlagfestigkeit gemäß IK10 ist das Gehäuse auch in anspruchsvollen Umgebungen einsetzbar. Die Kabeleinführung erfolgt effizient über zwei im Boden integrierte Flanschplatten.
Die Kombination aus hoher Schutzart, robuster Stahlblechkonstruktion und dem durchdachten 25 mm-System-Raster macht dieses Gehäuse zu einer effizienten Wahl für den professionellen Schaltschrankbau. Die großzügige Montageplatte und die flexiblen Ausbaumöglichkeiten durch die Türlochleisten erleichtern die Installation von Komponenten erheblich. Mit der Schutzart IP 55 und der IK10-Stoßfestigkeit ist eine sichere Unterbringung der Technik in verschiedenen industriellen Einsatzbereichen sichergestellt.
Technische Daten
- Breite: 1000 mm
- Höhe: 1200 mm
- Tiefe: 400 mm
- Schutzart: IP 55
- Schutzart NEMA: NEMA 1 / NEMA 12
- Schlagfestigkeit: IK10
- Material: Stahlblech
- Anzahl Türen: 2
- Montageplatte Maße: 945 mm x 1175 mm
- Farbe: RAL 7035
Lieferumfang
- 1x Gehäuse mit Türen
- 1x Montageplatte
- 2x Flanschplatten
- 1x Verschluss-System mit 3 mm Doppelbart
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Ja |
| Abmessung Montageplatte | 945 mm x 1.175 |
| Abmessungen allgemein | Breite: 1.000 mm Höhe: 1.200 mm Tiefe: 400 |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 2 |
| Anzahl Flanschplatten | 2 |
| Anzahl Verschlüsse | 1 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1214000 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Ausführung Verschluss | 3-Punkt-Verschluss-System |
| Beschreibung Verschluss | Ausführung Verschluss: 3-Punkt-Verschluss-System Anzahl Verschlüsse: 1 Verschluss-Einsatz: 3 mm Doppelbart |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Weltweite Approbationen (z. B. UL, cUL, CSA) / Schutzart bis IP 66 und NEMA 4/4X wird erfüllt / Sichere Kabeleinführung, die auch einer hohen Schutzartanforderung standhält / Standard-Flanschplatten einfach austauschbar / Integrierte Türlochleisten schaffen zusätzliche Montagefläche / Passende Montagemöglichkeiten für jeden Aufstellungsort oder zur einfachen Aufhängung an Wänden und geraden Flächen |
| Branchentext - Überschrift | Kompakt-Schaltschrank |
| Breite | 1000 |
| Breite Montageplatte | 945 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177813090 |
| Eckmodell | Ja |
| EMV-Ausführung | Nein |
| Farbe | grau |
| Filter Kabeleinführung | Flanschplatten/Bleche |
| Filter Richtung der Kabeleinführung | Von unten |
| Flanschplatte | Größe: 6 Anzahl: 2 |
| Flanschplattengröße | 6 |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Ja |
| Gewicht | 82,5 kg |
| Gewicht (pro VE) | 82.5 |
| Höhe | 1200 |
| Höhe Montageplatte | 1175 |
| Infotext Keyuser - nur intern | 09.04.2019 (Abstimmung Müller,Otterbach,Strauch) 400 tiefe AX Gehäuse (CM Größe) Verfügbarkeit neu: 01/2020 gilt für alle Portfolios |
| Katalogseite in HB 36 | 91 |
| Koppelbar | Nein |
| Lieferumfang (Produktebene) | Gehäuse mit Tür(en) / Flanschplatte(n) im Gehäuseboden / Montageplatte / Türlochleiste / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuse: Stahlblech / Tür: Stahlblech, umlaufend eingeschäumte PU-Dichtung |
| Material für Filterfunktion | Stahlblech |
| Materialstärke Gehäuse | 1.5 |
| Materialstärke Montageplatte | 2.5 |
| Materialstärke Tür | 2 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack / Montageplatte: verzinkt |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 268.57 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 268,57 kg CO2 eq (Cat B) |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK10 |
| Schrägdach | Nein |
| Schutzart (IP) | IP55 |
| Schutzart IP nach IEC 60529 | IP 55 |
| Schutzart NEMA | NEMA 1 / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 1 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 400 |
| Type Rating nach UL 508A | Type 1 / Type 12 |
| Türanschlag wechselbar | Ja |
| Verpackungseinheit | 1 |
| Verschlusseinsatz | 3 mm Doppelbart |
| Vorteile | Mehr Innenausbaumöglichkeiten durch integrierte Gehäusenocken im 25 mm-System-Raster in Kombination mit der Schiene für Innenausbau und unserem vielfältigen Systemzubehör / Erhalt der Schutzart (UL-Approbation) durch Montage der Schiene für Innenausbau ohne Bohren / Zusätzliche Montageebene und erhöhte Traglast durch Bodenausbauschiene / Einfache Planung und Konfiguration mit dem Rittal Konfigurator RiPanel |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | AX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
