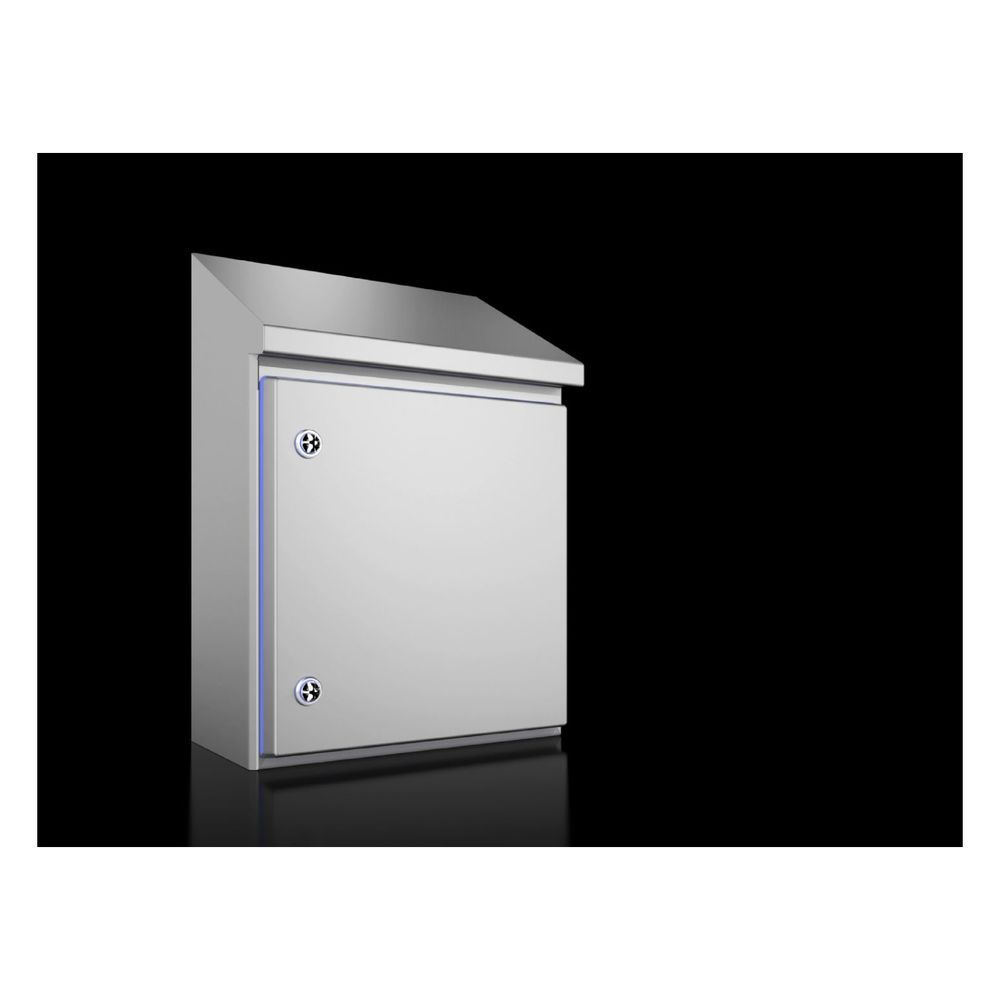

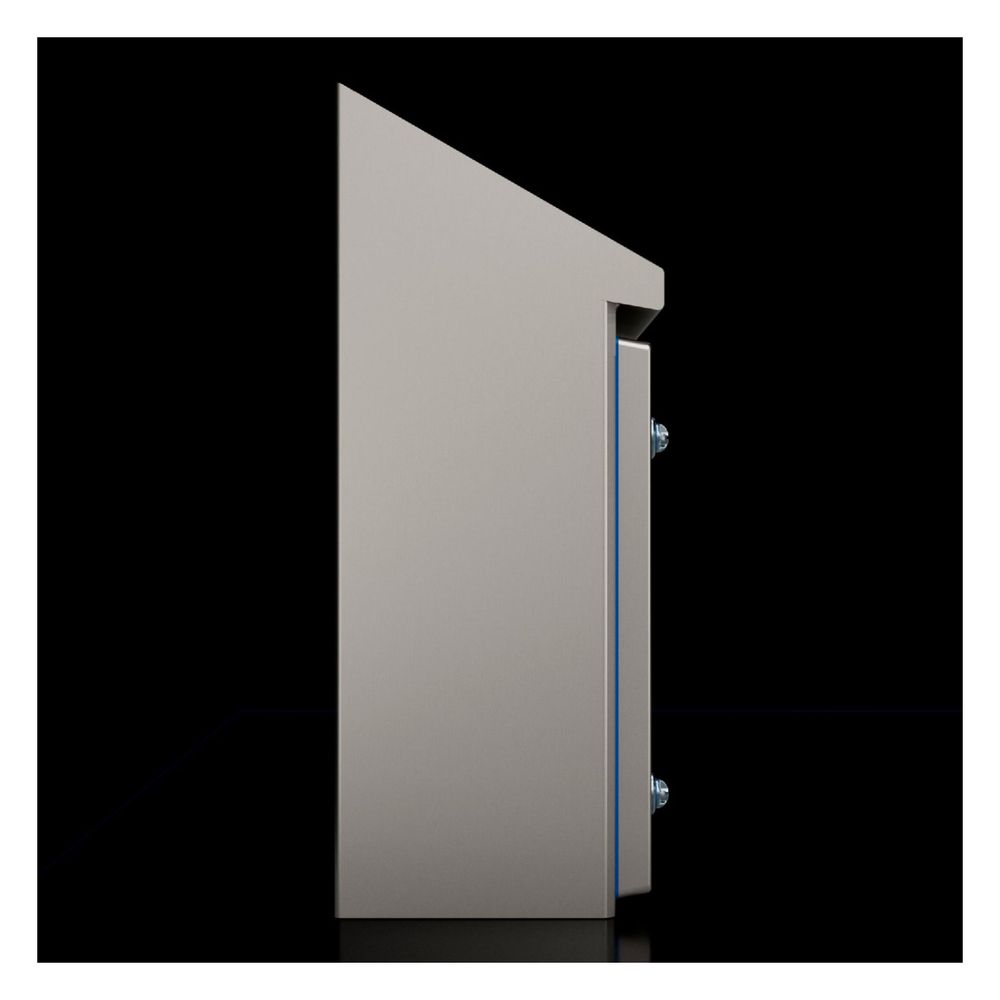

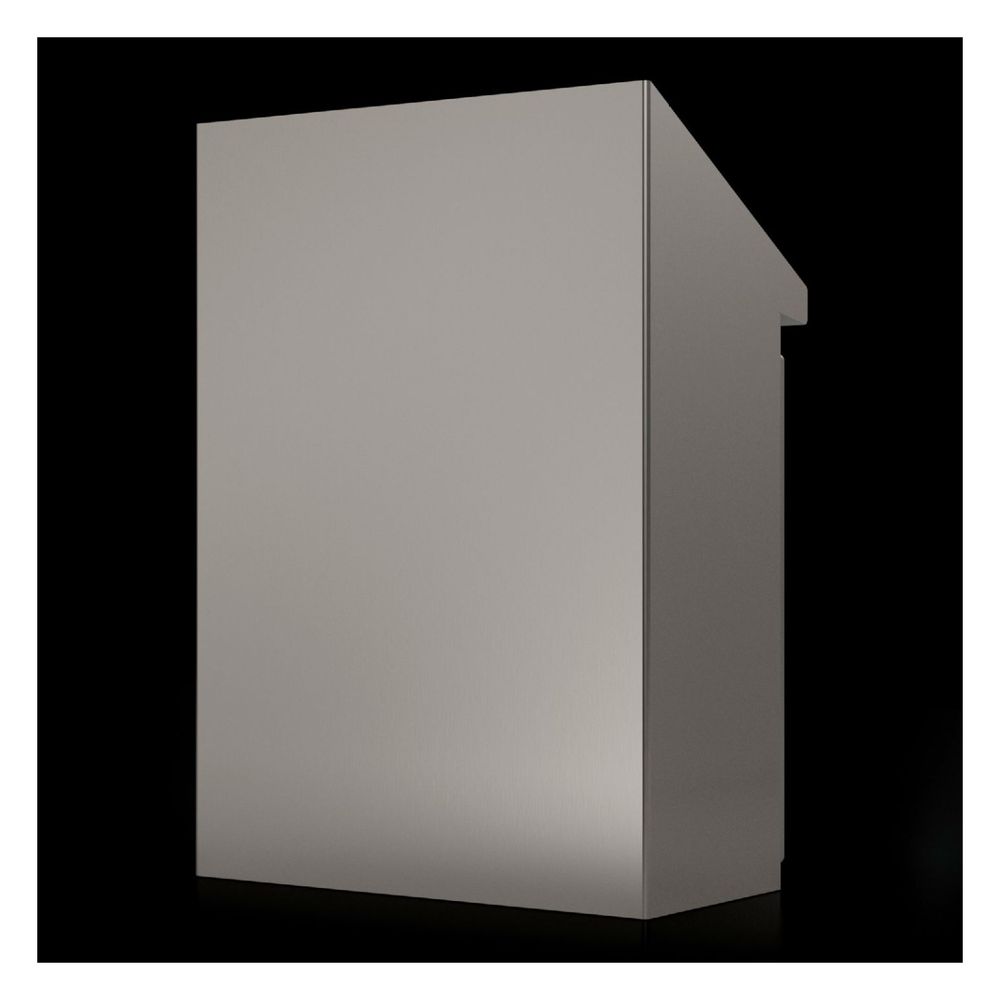

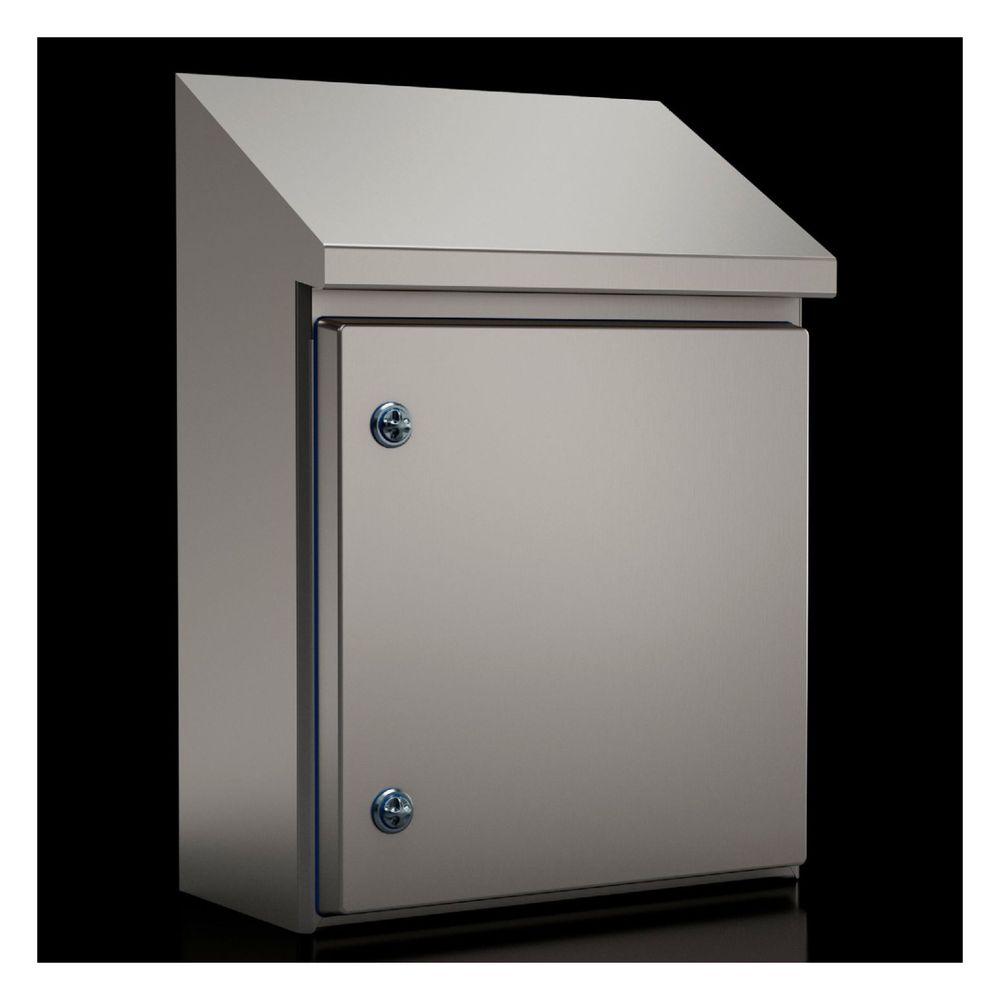

Rittal Kompakt-Schaltschrank HD 1306600, 390x549x210mm, Edelstahl
Dieser Hygienic Design Kompakt-Schaltschrank aus Edelstahl 1.4301 ist für den Einsatz in hygienekritischen Produktionsbereichen konzipiert. Durch das um 30 Grad nach vorne geneigte Dach und die spaltfreie Konstruktion werden Toträume vermieden, was eine effiziente Reinigung ermöglicht. Das Gehäuse bietet mit der Schutzart IP66 und IPX9 einen hohen Schutz gegen Strahlwasser und ist für die Wandmontage optimiert.
Hygienegerechtes Design
Die Konstruktion zeichnet sich durch eine rundum geschlossene Oberfläche und eine außenliegende, wechselbare Silikondichtung aus, die FDA-konform ist. Die blaue Einfärbung der Dichtung dient der optischen Unterscheidbarkeit von Lebensmitteln. Scharniere sind innerhalb des Dichtungsbereiches angeordnet, um ein reinigungsfreundliches Äußeres ohne Hohlräume zu erzielen. Der Verschluss im Hygienic Design verzichtet auf Vertiefungen und Spalte, was die Hygieneanforderungen in der Nahrungs- und Genussmittelindustrie unterstützt.
Robuste Bauweise

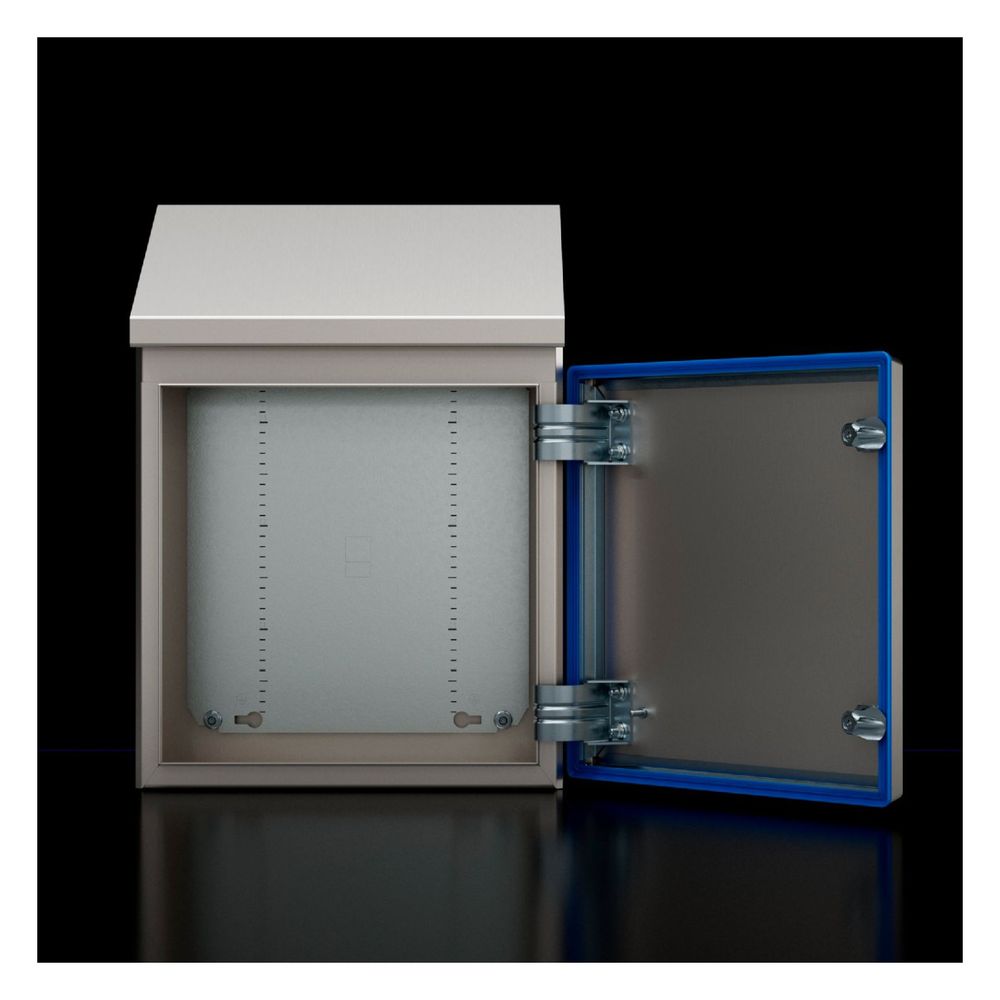

Das Gehäuse und die Tür bestehen aus Edelstahl 1.4301 mit einem Strichschliff von Korn 400 und einer Rautiefe von unter 0,8 Mikrometer. Die Stoßfestigkeit entspricht der Klasse IK08. Die Tür ist mit einem wechselbaren Anschlag ausgestattet und bietet einen Öffnungswinkel von 125 Grad. Im Inneren sorgt eine verzinkte Montageplatte für eine stabile Basis für elektrische Komponenten.
Technische Daten
- Breite: 390 mm
- Höhe vorne: 430 mm
- Höhe hinten: 549 mm
- Tiefe: 210 mm
- Montageplatte (B x H): 330 mm x 355 mm
- Schutzart: IP66, IPX9
- Stoßfestigkeit: IK08
- Material Gehäuse/Tür: Edelstahl 1.4301
- Material Verschluss: Edelstahl 1.4404
- Anzahl Türen: 1
Die Kombination aus hygienischer Formgebung und widerstandsfähigen Materialien macht dieses Wandgehäuse zur Lösung für dezentrale Maschinensteuerungen. Mit einer Schutzart von IP66 und IPX9 stellt das Gehäuse den Schutz der verbauten Technik sicher. Die Konstruktion mit 30 Grad Dachneigung und FDA-konformer Silikondichtung unterstützt die Einhaltung strenger Hygienestandards bei einfacher Wartung und Reinigung.
Technische Daten
| Hersteller | Rittal |
| Abmessung Montageplatte | 330 mm x 355 |
| Abmessungen allgemein | Breite: 390 mm Tiefe: 210 |
| Abmessungen HD Gehäuse | Breite: 390 mm Höhe vorne: 430 mm Höhe hinten: 549 mm Tiefe: 210 |
| Anzahl der Schlösser | 2 |
| Anzahl der Türen | 1 |
| Anzahl Verschlüsse | 2 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1306600 |
| Ausführung | Hygienic Design Gehäuse |
| Ausführung (Produktebene) | Hygienic Design Gehäuse |
| Ausführung der Oberfläche | sonstige |
| Bodenstehendes Wandmodell | Ja |
| Branchentext - Bulletpoints | Dezentrale Maschinensteuerung in hygienisch ausgeführten Standard-Gehäuselösungen für den Produktionsbereich / Rundum außenliegende spaltfreie und wechselbare Silikondichtung / Scharniere innerhalb des Dichtungsbereiches ermöglichen außen ein besonders reinigungsgerechtes Design / Kein außenliegender Hohlraum zwischen Gehäuse und Tür |
| Branchentext - Überschrift | Kompakt-Schaltschrank HD |
| Breite | 390 |
| Breite Montageplatte | 330 |
| EAN-13 | 4028177567603 |
| ECCN Code | NOT_RELEVANT |
| Eckmodell | Nein |
| Farbe | Edelstahl |
| Filter Kabeleinführung | Geschlossene Gehäuse |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Nein |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Ja |
| Gewicht | 13,1 kg |
| Gewicht (pro VE) | 13.1 |
| Großhandel - gelistete Nummer | 230202 |
| Großhandel - gelistete Nummer Schweden | 24004006 |
| Höhe | 549 |
| Höhe HD hinten | 549 |
| Höhe HD vorne | 430 |
| Höhe Montageplatte | 355 |
| Infotext Keyuser - nur intern | 23.10.2018 (ps): Die alte Norm für IP69K gibt es nicht mehr(Lt. MLotz raus) auf IP69 geändert |
| Katalogseite in HB 36 | 221 |
| Koppelbar | Nein |
| Lieferumfang (Produktebene) | Gehäuse rundum geschlossen / Tür mit eingesteckter Dichtung / Türanschlag rechts, auf links wechselbar / Montageplatte |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuse und Tür: Edelstahl 1.4301 (AISI 304) / Montageplatte: Stahlblech / Verschluss-Einsatz HD: Edelstahl 1.4404 (AISI 316L) / Dichtung: Silikon, konform zu FDA-Richtlinie 21 CFR 177.2600 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm Montageplatte: verzinkt Dichtung: blau eingefärbt (RAL 5010) |
| Oberfläche (Produktebene) | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm / Montageplatte: verzinkt / Dichtung: blau eingefärbt (RAL 5010) |
| PCF-Wert - Carbon footprint value | 41.6 |
| Product Carbon Footprint - PCF | 41,6 |
| Produktbeschreibung (Description Temporary) | Dachneigung 30° nach vorne |
| RAL-Nummer | 7001 |
| REACH - Deklarationspflichtig | Nein |
| Reale Abmessungen | Breite: 390 mm Höhe: 549 mm Tiefe: 210 |
| Reale Breite | 390 |
| Reale Höhe | 549 |
| Reale Tiefe | 210 |
| Schlagfestigkeit | IK08 |
| Schrägdach | Ja |
| Schutzart (IP) | sonstige |
| Schutzart IP nach IEC 60529 | IP 66 / IP X9 |
| Schutzart NEMA | NEMA 1 / NEMA 3 / NEMA 3X / NEMA 4 / NEMA 4X / NEMA 12 / NEMA 13 |
| Steuerattribut Frontend - Grundmaterial | Edelstahl 1.4301 (AISI 304) |
| Stoßfestigkeit (IK-Code) | IK08 |
| Tiefe | 210 |
| Type Rating nach UL 508A | Type 1 / Type 3 / Type 3X / Type 4 / Type 4X / Type 12 / Type 13 |
| Türöffnungswinkel | 125 |
| Verpackungseinheit | 1 |
| Werkstoff | rostfreier Stahl |
| Werkstoffgüte | sonstige |
| Zertifikat DGUV HD | Ja |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Hygienic Design |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | Wandgehäuse |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
