Beschreibung

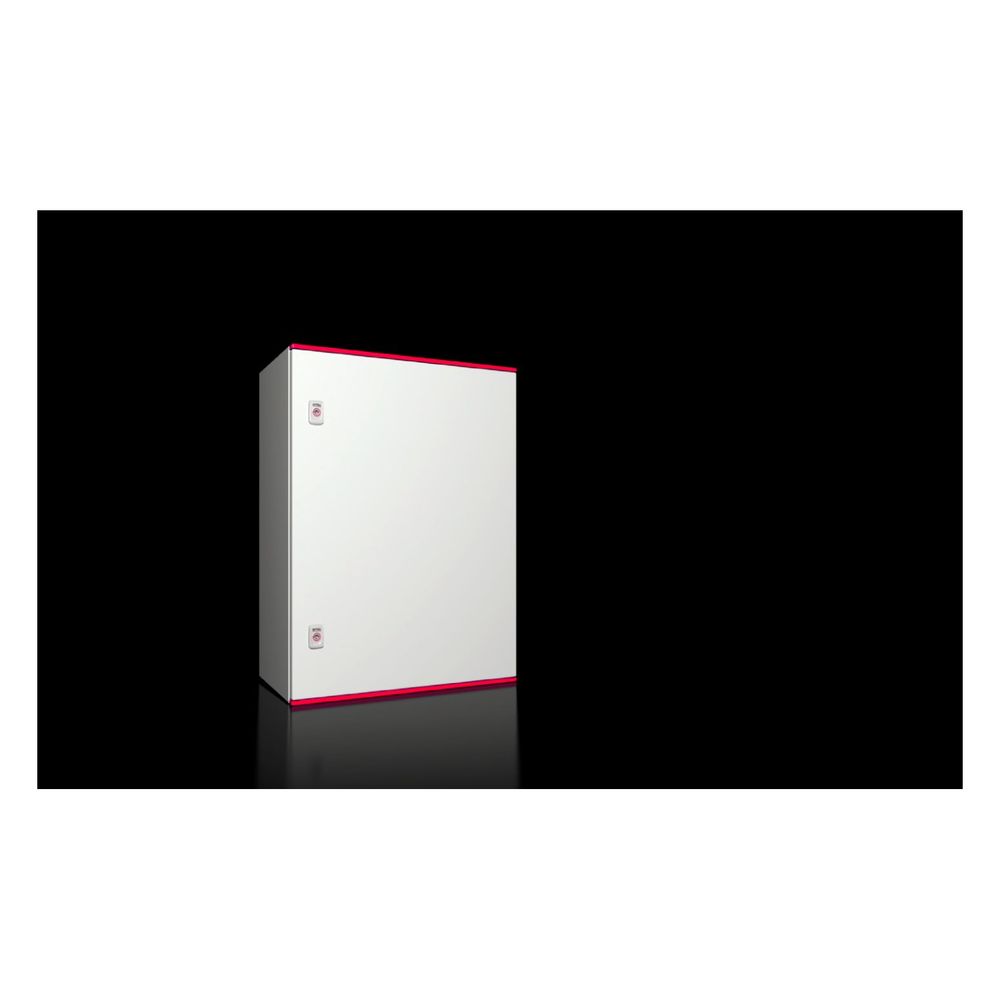

Rittal Kompakt-Schaltschrank AX 1468000, 600x800x300mm, Kunststoff, RAL 7035
Der Rittal Kompakt-Schaltschrank AX aus glasfaserverstärktem Kunststoff bietet eine robuste Lösung für anspruchsvolle Umgebungen, einschließlich der Außenaufstellung. Mit der Schutzart IP66 und einer Schlagfestigkeit nach IK09 schützt das Gehäuse verbaute Komponenten zuverlässig vor äußeren Einflüssen. Das Modell zeichnet sich durch eine hohe Stabilität und ein flexibles Innenausbausystem im 25 mm Maßraster aus.
Robuste Konstruktion für den Außeneinsatz
Das Gehäuse besteht aus einem schlagfesten, glasfaserverstärkten Polyester, das halogenfrei ist und ein Brandverhalten gemäß UL 94-V0 aufweist. Die Tür ist mit einer umlaufend eingeschäumten PU-Dichtung ausgestattet und verfügt über eine integrierte Regenschutzleiste an der Ober- und Unterkante. Bei langfristiger Einwirkung von UV-Strahlung und Regen wird eine zusätzliche Lackierung mit PUR-Lack empfohlen, um die Oberflächenoptik langfristig zu erhalten.
Flexibler Innenausbau
Im Inneren ermöglichen zahlreiche Befestigungsdome eine individuelle Konfiguration. Komponenten lassen sich mittels Universalwinkeln oder System-Chassis präzise im 25 mm Maßraster montieren. Die beiliegende Montageplatte aus verzinktem Stahlblech ist mit einem Maßaufdruck versehen und erleichtert die Installation. Der Türöffnungswinkel von 130 Grad sorgt für einen komfortablen Zugang zu den eingebauten Geräten.
Dieser Schaltschrank vereint hohe Schutzanforderungen mit praktischer Funktionalität. Dank der Schutzklasse II bei 1000 V AC und der Zertifizierung nach NEMA 4X ist das Gehäuse vielseitig einsetzbar. Mit Abmessungen von 600 x 800 x 300 mm bietet es ausreichend Raum für komplexe Steuerungen, während die robuste Materialwahl eine lange Lebensdauer in industriellen oder geschützten Außenbereichen sicherstellt.
Technische Daten
- Breite: 600 mm
- Höhe: 800 mm
- Tiefe: 300 mm
- Montageplatte (B x H): 505 mm x 725 mm
- Schutzart: IP66
- Schutzart NEMA: 4X
- Schlagfestigkeit: IK09
- Material: Glasfaserverstärkter Polyester
- Farbe: Ähnlich RAL 7035
- Anzahl Schlösser: 2
Lieferumfang
- 1x Gehäuse mit scharnierter Tür
- 1x Montageplatte
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Nein |
| Abmessung Montageplatte | 505 mm x 725 |
| Abmessungen allgemein | Breite: 600 mm Höhe: 800 mm Tiefe: 300 |
| Anzahl der Schlösser | 2 |
| Anzahl der Türen | 1 |
| Anzahl Verschlüsse | 2 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1468000 |
| Ausführung | ohne Sichtscheibe |
| Ausführung (Produktebene) | ohne Sichtscheibe |
| Ausführung der Oberfläche | pulverbeschichtet |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Wahlweise mit oder ohne Sichtscheibe / AX Kunststoff-Gehäuse sind optimal geeignet für Anwendungen im Outdoor-Bereich / Schutzart IP 56 bzw. IP 66 / Zahlreiche Befestigungsdome im Gehäuse bieten einen individuellen Innenausbau im 25 mm Maßraster / Hohe Stabilität durch glasfaserverstärkten Kunststoff |
| Branchentext - Überschrift | Kunststoff-Schaltschrank AX |
| Breite | 600 |
| Breite Montageplatte | 505 |
| Brillenflansch | Kunststoff |
| Color (Product level) | Ähnlich RAL 7035 |
| EAN-13 | 4028177006928 |
| Eckmodell | Nein |
| Farbe | Ähnlich RAL 7035 |
| Filter Kabeleinführung | Geschlossene Gehäuse |
| Filter Richtung der Kabeleinführung | Von unten / Von oben / Von oben und unten |
| Freistehend | Nein |
| Geeignet für Außenaufstellung | Ja |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Ja |
| Gewicht | 25,38 kg |
| Gewicht (pro VE) | 25.4 |
| Hinweis | Bei Einsatz unter langfristiger Einwirkung von UV-Strahlung (Sonnenlicht) und Regen, empfehlen wir die Oberfläche mit einem PUR-Lack zu lackieren, um eine optische Beeinträchtigung der Oberfläche zu vermeiden. Preis und Lieferzeit auf Anfrage. |
| Hinweis allgemein | Bei Einsatz unter langfristiger Einwirkung von UV-Strahlung (Sonnenlicht) und Regen, empfehlen wir die Oberfläche mit einem PUR-Lack zu lackieren, um eine optische Beeinträchtigung der Oberfläche zu vermeiden. Preis und Lieferzeit auf Anfrage. |
| Höhe | 800 |
| Höhe Montageplatte | 725 |
| Infotext Keyuser - nur intern | 16.06.2020: Pstrauch über TWelsch: Angabe IK09 lt. Info NTreml, 24.06.2020 PStrauch über TWelsch IST Termin von 01.08. auf 01.10.20 M.Lotz, Lieferbar Info CD/30.11.20 |
| Katalogseite in HB 36 | 94 |
| Koppelbar | Nein |
| Lieferumfang (Produktebene) | Gehäuse mit scharnierter Tür, rundum geschlossen, 3 mm Doppelbart-Verschluss / Türanschlag rechts, auf links wechselbar / Montageplatte / Doppelte Abdichtung an Türober- und -unterkante als integrierte Regenschutzleiste |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuse und Tür: glasfaserverstärkter, ungesättigter Polyester GFK / Tür: umlaufend eingeschäumte PU-Dichtung / Montageplatte: Stahlblech / Brandverhalten gemäß UL 94-V0 / Halogenfrei |
| Material für Filterfunktion | Kunststoff |
| Materialstärke Montageplatte | 3 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichtfenster | Nein |
| Mit Sichttür | Nein |
| Mittelsteg entfernbar | Nein |
| Montagehinweis | Zur Befestigung von Komponenten im Gehäuse werden die Schrauben für Innenausbau benötig / Mit dem Universalwinkel lassen sich Komponenten im 25 mm-Maßraster befestigen, z. B. System-Chassis |
| Montageplatte tiefenverstellbar | Nein |
| Normen | Erfüllt das F1 Outdoor-Rating nach UL 746C |
| Oberfläche | Gehäuse und Tür: nicht nachbehandelt, Kunststoff eingefärbt Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: nicht nachbehandelt, Kunststoff eingefärbt / Montageplatte: verzinkt |
| Produktbeschreibung (Description Temporary) | Einsatz im Umgebungstemperaturbereich: -30 °C...+75 °C Die angegebenen Temperaturen können durch die eingebauten Geräte begrenzt werden |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK09 |
| Schrägdach | Nein |
| Schutzart (IP) | IP66 |
| Schutzart IP nach IEC 60529 | IP 66 |
| Schutzart NEMA | NEMA 1 / NEMA 3R / NEMA 3RX / NEMA 4 / NEMA 4X / NEMA 12 |
| Schutzklasse | II (bei 1000 V AC) |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 2 |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Stoßfestigkeit (IK-Code) | IK09 |
| Tiefe | 300 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 3RX / Type 4 / Type 4X / Type 12 |
| Türanschlag wechselbar | Nein |
| Türöffnungswinkel | 130 |
| Verpackungseinheit | 1 |
| Werkstoff | Kunststoff |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | AX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
