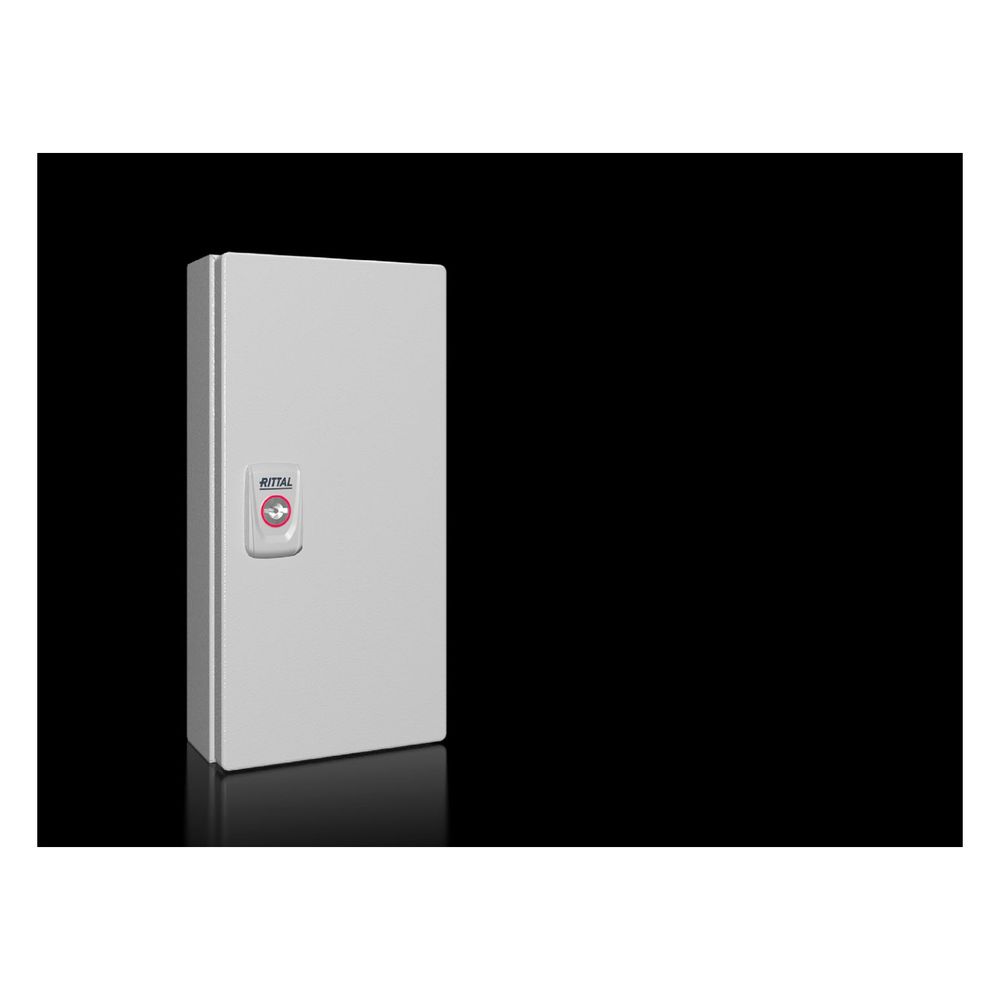

Rittal Elektro-Box KX 1545000, 150x300x80mm, Stahlblech, RAL 7035
Das Rittal Kleingehäuse KX aus robustem Stahlblech bietet eine zuverlässige Lösung für die Unterbringung von Komponenten in industriellen Umgebungen. Mit der Schutzart IP66 und einer Schlagfestigkeit nach IK08 ist das Gehäuse optimal gegen äußere Einflüsse geschützt und eignet sich ideal für die Wandmontage.
Robuste Konstruktion und Schutz
Der Korpus besteht aus einem Stück gekantetem und geschweißtem Stahlblech, das durch eine dreifache Oberflächenbehandlung – bestehend aus nanokeramischer Beschichtung, Elektrophorese-Tauchgrundierung und einer pulverbeschichteten Struktur in RAL 7035 – eine hohe Beständigkeit gegen Mineralöle, Schmierstoffe und Lösungsmittel aufweist. Die Tür ist mit einer umlaufend eingeschäumten PU-Dichtung versehen, die eine zuverlässige Abdichtung sicherstellt. Ein integrierter Schutzleiteranschluss im Gehäuse sowie in der Tür ermöglicht eine schnelle und einfache Erdung.
Montage und Flexibilität
Das Gehäuse ist für eine effiziente Installation konzipiert und verfügt über eine verzinkte Montageplatte. Die Tür ist rechts scharniert und mit einem Vorreiberverschluss inklusive 3 mm Doppelbart-Einsatz ausgestattet. Ein auf Korpus und Tür aufgebrachter QR-Code dient der eindeutigen Kennzeichnung sowie dem schnellen Abruf technischer Informationen. Die kompakten Abmessungen von 150 x 300 x 80 mm erlauben eine platzsparende Integration in bestehende Anlagenkonzepte.
Technische Daten
- Breite: 150 mm
- Höhe: 300 mm
- Tiefe: 80 mm
- Schutzart: IP66
- Schlagfestigkeit: IK08
- Material Gehäuse: Stahlblech
- Oberfläche: Pulverbeschichtet
- Farbe: RAL 7035
- Montageplatte Abmessung: 125 mm x 285 mm
Die Kombination aus hoher Schutzart, widerstandsfähiger Pulverbeschichtung und der mitgelieferten Montageplatte macht dieses Kleingehäuse zu einer langlebigen Wahl für anspruchsvolle Anwendungen. Mit einer Schlagfestigkeit von IK08 und der Zertifizierung nach IP66 bietet es Sicherheit für die installierte Technik. Die durchdachte Konstruktion aus Stahlblech und die einfache Erdungsmöglichkeit unterstützen eine schnelle Inbetriebnahme und hohe Betriebssicherheit.
Lieferumfang
- 1x Gehäuse mit Tür
- 1x Montageplatte
- 1x Vorreiberverschluss mit 3 mm Doppelbart-Einsatz
- 1x 180°-Scharnier
Technische Daten
| Hersteller | Rittal |
| Abmessung Montageplatte | 125 mm x 285 |
| Abmessungen allgemein | Breite: 150 mm Höhe: 300 mm Tiefe: 80 |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 1 |
| Anzahl Verschlüsse | 1 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1545000 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Beschreibung Verschluss | Anzahl Verschlüsse: 1 |
| Bodenstehendes Wandmodell | Nein |
| Breite | 150 |
| Breite Montageplatte | 125 |
| Brillenflansch | Stahl |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177816473 |
| Eckmodell | Nein |
| EMV-Ausführung | Nein |
| Farbe | sonstige |
| Filter Kabeleinführung | Geschlossene Gehäuse |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Ja |
| Gewicht | 2,543 kg |
| Gewicht (pro VE) | 2.54 |
| Höhe | 300 |
| Höhe Montageplatte | 285 |
| Infotext Keyuser - nur intern | 16.06.2020: PStrauch über TWelsch: Angabe um IK08 erweitert. Info von R.Hartmann, 24.06.2020 PStrauch über TWelsch Status auf Aktive (auf P Ebene) war weg. Report nicht umgestellt, NT 21.10.20: Ergänz. um Anzahl Verschluss+180° Lieferumfang /Pstrauch |
| Katalogseite in HB 36 | 65 |
| Lieferumfang (Produktebene) | Gehäuse mit Tür / Montageplatte / Vorreiberverschluss mit 3 mm Doppelbart-Einsatz / 180°-Scharnier |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuse: Stahlblech / Tür: Stahlblech, umlaufend eingeschäumte PU-Dichtung |
| Material für Filterfunktion | Stahlblech |
| Materialstärke Gehäuse | 1.25 |
| Materialstärke Montageplatte | 2 |
| Materialstärke Tür | 1.25 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Nein |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack / Montageplatte: verzinkt |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 27.63 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 27,63 kg CO2 eq (Cat B) |
| Produktbeschreibung (Description Temporary) | Das Kleingehäuse KX, E-Box KX, Stahlblech bietet einen hohen Montagekomfort sowie Flexibilität bei Auswahl der Verschluss-Systeme. |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK08 |
| Schrägdach | Nein |
| Schutzart (IP) | IP66 |
| Schutzart IP nach IEC 60529 | IP 66 |
| Schutzart NEMA | NEMA 1 / NEMA 3R / NEMA 4 / NEMA 12 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK08 |
| Tiefe | 80 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 4 / Type 12 |
| Verpackungseinheit | 1 |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | KX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
