Beschreibung

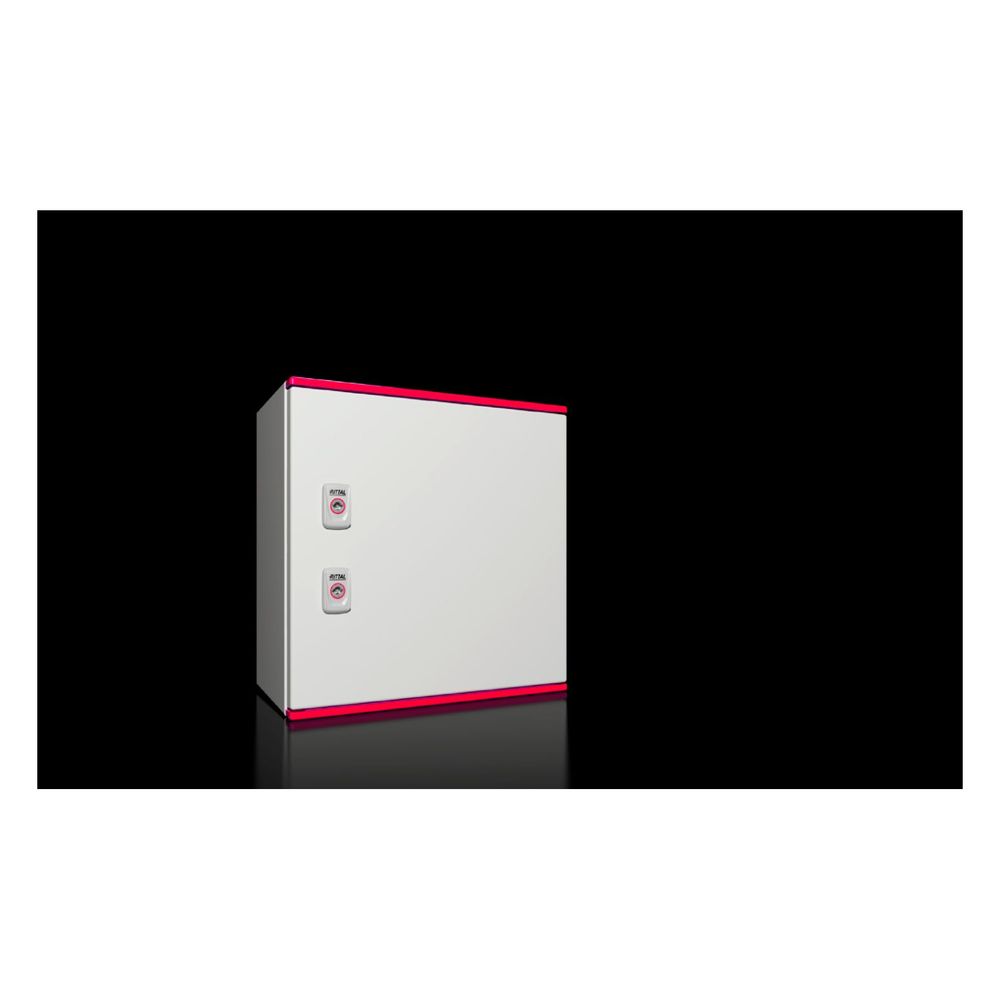

Rittal Kompakt-Schaltschrank AX 1444000, 400x400x200mm, Kunststoff, RAL 7035
Der Rittal Kompakt-Schaltschrank AX 1444000 aus glasfaserverstärktem Kunststoff bietet eine robuste Lösung für anspruchsvolle Umgebungen, einschließlich der Außenaufstellung. Mit der Schutzart IP 66 und einer Schlagfestigkeit von IK09 schützt das Gehäuse verbaute Komponenten zuverlässig vor äußeren Einflüssen. Das Modell ist für die Wandmontage konzipiert und verfügt über eine integrierte Montageplatte.
Robuste Konstruktion für den Außeneinsatz
Das Gehäuse besteht aus schlagfestem, glasfaserverstärktem Polyester, das selbstverlöschend gemäß UL 94-V0 ist. Die Konstruktion ist schutzisoliert nach Klasse II und erfüllt das F1 Outdoor-Rating nach UL 746C. Eine umlaufend eingeschäumte PU-Dichtung an der Tür sowie eine integrierte Regenschutzleiste an der Ober- und Unterkante gewährleisten die hohe Schutzart. Bei dauerhafter UV-Belastung und Regen wird eine zusätzliche Lackierung mit PUR-Lack empfohlen.
Flexibler Innenausbau
Der Innenraum ist mit zahlreichen Befestigungsdomen ausgestattet, die ein individuelles Ausbauraster von 25 mm ermöglichen. Dies erlaubt die flexible Montage von System-Chassis oder Schienen. Die Montageplatte aus verzinktem Stahlblech verfügt über eine Schlüssellochung für die Erdung sowie einen aufgedruckten Maßstab zur einfachen Orientierung bei der Installation.
Der Schaltschrank kombiniert hohe Stabilität mit einer funktionalen Ausstattung für den industriellen Einsatz. Mit seinen kompakten Abmessungen von 400 x 400 x 200 mm und der Eignung für Umgebungstemperaturen von -30 °C bis +75 °C ist er vielseitig einsetzbar. Die Tür mit 130 Grad Öffnungswinkel und zwei Verschlüssen sorgt für einen komfortablen Zugang zu den installierten Systemen.
Technische Daten
- Breite: 400 mm
- Höhe: 400 mm
- Tiefe: 200 mm
- Schutzart: IP 66
- Schutzart NEMA: 4X
- Schlagfestigkeit: IK09
- Material: Glasfaserverstärkter Polyester
- Montageplatte Maße: 305 mm x 325 mm
- Umgebungstemperatur: -30 °C bis +75 °C
Lieferumfang
- 1x Gehäuse mit scharnierter Tür
- 1x Montageplatte
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Nein |
| Abmessung Montageplatte | 305 mm x 325 |
| Abmessungen allgemein | Breite: 400 mm Höhe: 400 mm Tiefe: 200 |
| Anzahl der Schlösser | 2 |
| Anzahl der Türen | 1 |
| Anzahl Verschlüsse | 2 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1444000 |
| Ausführung | ohne Sichtscheibe |
| Ausführung (Produktebene) | ohne Sichtscheibe |
| Ausführung der Oberfläche | pulverbeschichtet |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Wahlweise mit oder ohne Sichtscheibe / AX Kunststoff-Gehäuse sind optimal geeignet für Anwendungen im Outdoor-Bereich / Schutzart IP 56 bzw. IP 66 / Zahlreiche Befestigungsdome im Gehäuse bieten einen individuellen Innenausbau im 25 mm Maßraster / Hohe Stabilität durch glasfaserverstärkten Kunststoff |
| Branchentext - Überschrift | Kunststoff-Schaltschrank AX |
| Breite | 400 |
| Breite Montageplatte | 305 |
| Brillenflansch | Kunststoff |
| Color (Product level) | Ähnlich RAL 7035 |
| EAN-13 | 4028177006478 |
| Eckmodell | Nein |
| Farbe | Ähnlich RAL 7035 |
| Filter Kabeleinführung | Geschlossene Gehäuse |
| Filter Richtung der Kabeleinführung | Von unten / Von oben / Von oben und unten |
| Freistehend | Nein |
| Geeignet für Außenaufstellung | Ja |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Ja |
| Gewicht | 8,5 kg |
| Gewicht (pro VE) | 8.5 |
| Hinweis | Bei Einsatz unter langfristiger Einwirkung von UV-Strahlung (Sonnenlicht) und Regen, empfehlen wir die Oberfläche mit einem PUR-Lack zu lackieren, um eine optische Beeinträchtigung der Oberfläche zu vermeiden. Preis und Lieferzeit auf Anfrage. |
| Hinweis allgemein | Bei Einsatz unter langfristiger Einwirkung von UV-Strahlung (Sonnenlicht) und Regen, empfehlen wir die Oberfläche mit einem PUR-Lack zu lackieren, um eine optische Beeinträchtigung der Oberfläche zu vermeiden. Preis und Lieferzeit auf Anfrage. |
| Höhe | 400 |
| Höhe Montageplatte | 325 |
| Infotext Keyuser - nur intern | 16.06.2020: Pstrauch über TWelsch: Angabe IK09 lt. Info NTreml, 24.06.2020 PStrauch über TWelsch IST Termin von 01.08. auf 01.10.20 M.Lotz, Freigabe mit Auflagen, Erstmuster wurde verworfen Info MLotz 24.09.20 |
| Katalogseite in HB 36 | 94 |
| Koppelbar | Nein |
| Lieferumfang (Produktebene) | Gehäuse mit scharnierter Tür, rundum geschlossen, 3 mm Doppelbart-Verschluss / Türanschlag rechts, auf links wechselbar / Montageplatte / Doppelte Abdichtung an Türober- und -unterkante als integrierte Regenschutzleiste |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuse und Tür: glasfaserverstärkter, ungesättigter Polyester GFK / Tür: umlaufend eingeschäumte PU-Dichtung / Montageplatte: Stahlblech / Brandverhalten gemäß UL 94-V0 / Halogenfrei |
| Material für Filterfunktion | Kunststoff |
| Materialstärke Montageplatte | 2.5 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichtfenster | Nein |
| Mit Sichttür | Nein |
| Mittelsteg entfernbar | Nein |
| Montagehinweis | Zur Befestigung von Komponenten im Gehäuse werden die Schrauben für Innenausbau benötig / Mit dem Universalwinkel lassen sich Komponenten im 25 mm-Maßraster befestigen, z. B. System-Chassis |
| Montageplatte tiefenverstellbar | Nein |
| Normen | Erfüllt das F1 Outdoor-Rating nach UL 746C |
| Oberfläche | Gehäuse und Tür: nicht nachbehandelt, Kunststoff eingefärbt Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: nicht nachbehandelt, Kunststoff eingefärbt / Montageplatte: verzinkt |
| Produktbeschreibung (Description Temporary) | Einsatz im Umgebungstemperaturbereich: -30 °C...+75 °C Die angegebenen Temperaturen können durch die eingebauten Geräte begrenzt werden |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK09 |
| Schrägdach | Nein |
| Schutzart (IP) | IP66 |
| Schutzart IP nach IEC 60529 | IP 66 |
| Schutzart NEMA | NEMA 1 / NEMA 3R / NEMA 3RX / NEMA 4 / NEMA 4X / NEMA 12 |
| Schutzklasse | II (bei 1000 V AC) |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 2 |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Stoßfestigkeit (IK-Code) | IK09 |
| Tiefe | 200 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 3RX / Type 4 / Type 4X / Type 12 |
| Türanschlag wechselbar | Nein |
| Türöffnungswinkel | 130 |
| Verpackungseinheit | 1 |
| Werkstoff | Kunststoff |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | AX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
