Beschreibung

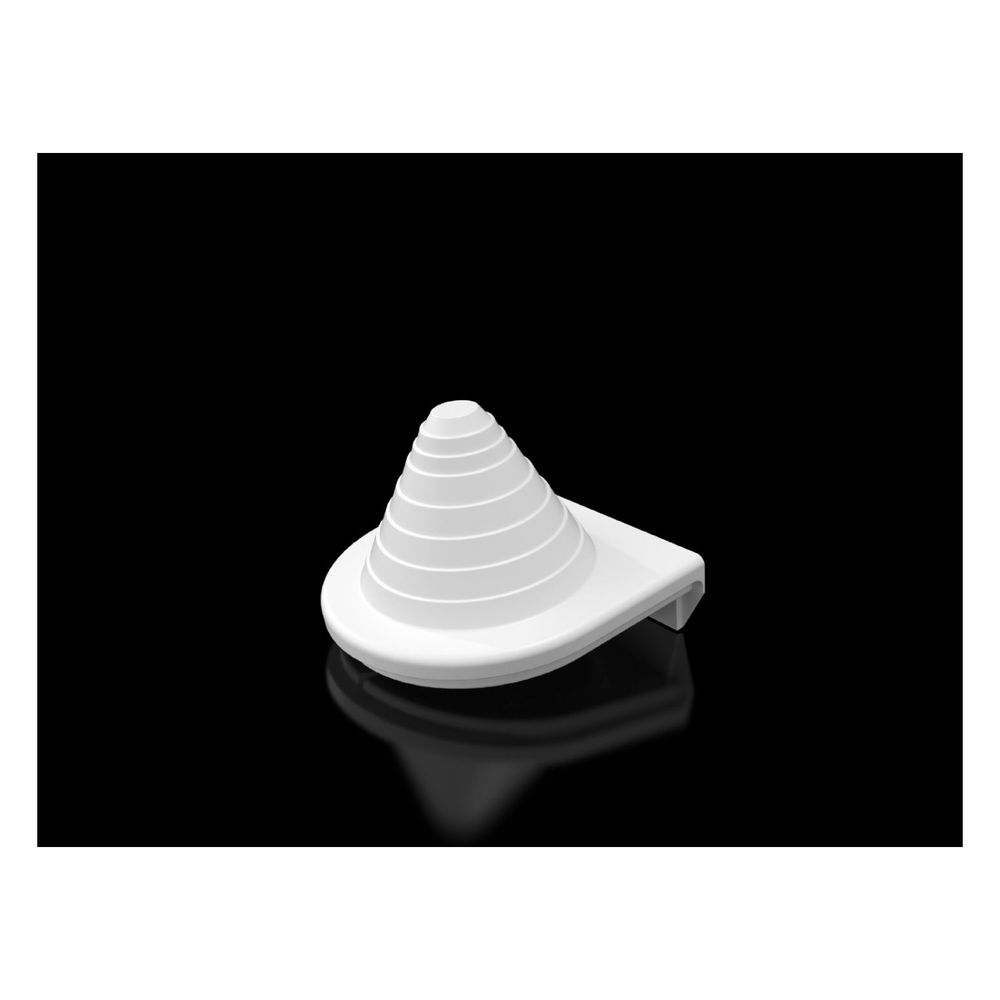

Rittal Kabeleinführungstülle SZ 4318.000, 47mm, Polypropylen/thermoplastisches Elastomer, sonstige
Diese Kabeleinführungstüllen ermöglichen eine effiziente Abdichtung von Kabeln, die im Bodenbereich von Schaltschränken eingeführt werden. Sie sind für die Verwendung in Kombination mit einem Kabeleinführungsblech konzipiert und für die Gehäuseserien VX und VX SE optimiert.
Funktion und Material
Die Tüllen bestehen aus einem Grundkörper aus Polypropylen sowie einem Mantel aus thermoplastischem Elastomer. Diese Materialkombination sorgt bei sachgerechter Montage für die Schutzart IP 55. Die Ausführung ist wasserdicht und für die Aufnahme von jeweils einem Kabel mit einem maximalen Durchmesser von 47 mm ausgelegt.
Die Anwendung vereinfacht die Kabeleinführung in Schaltschränken und trägt zu einer geschützten Leitungsführung bei. Durch die passgenaue Konstruktion für die Gehäuseserien VX und VX SE wird eine schnelle Montage sichergestellt. Die Schutzart IP 55 bietet einen zuverlässigen Schutz gegen äußere Einflüsse im Bodenbereich, während die Auslegung für Kabeldurchmesser bis zu 47 mm eine flexible Nutzung ermöglicht.
Technische Daten
- Anzahl Kabeleinführungen: 1
- Maximaler Kabeldurchmesser: 47 mm
- Bohrungsdurchmesser: 47 mm
- Schutzart: IP 55
- Material Grundkörper: Polypropylen
- Material Tülle/Mantel: Thermoplastisches Elastomer
- Passend für Gehäusetyp: VX, VX SE
- Wasserdicht: Ja
Lieferumfang
- 25x Kabeleinführungstülle
Technische Daten
| Hersteller | Rittal |
| Anzahl Kabeleinführungen | 1 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-4318000 |
| Ausführung | sonstige |
| Bohrungsdurchmesser | 47 |
| Brillenflansch | Kunststoff |
| EAN-13 | 4028177098701 |
| ECCN Code | NOT_RELEVANT |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Kabelführung |
| Farbe | sonstige |
| Feuerfest | Nein |
| Für Durchmesser max | 47 |
| Für Kabel-Ø | 47 |
| Gasdicht | Nein |
| Gewicht | 0,025 kg |
| Gewicht (pro VE) | 0.625 |
| Halogenfrei | Nein |
| Infotext Keyuser - nur intern | Keine Unterlagen vorhd./FuE/12.07.2018 (ps) (Einlegezettel oder ähnl....) |
| Kabeleinführung | Anzahl Kabeleinführungen: 1 Max. Kabeldurchmesser: 47 |
| Katalogseite in HB 36 | 1044 |
| Material (Produktebene) | Grundkörper: Polypropylen / Tülle/Mantel: thermoplastisches Elastomer |
| Mit Zugentlastung | Nein |
| Passend für Gehäusetyp | VX / VX SE |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: VX Gehäusetyp: VX SE |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: VX VX SE |
| Produktbeschreibung (Description Temporary) | In Kombination mit dem Kabeleinführungsblech eine einfache und schnelle Abdichtung von im Bodenbereich der Schränke einzuführenden Kabel. |
| REACH - Deklarationspflichtig | Nein |
| Schrumpftechnik | Nein |
| Schutzart (IP) | sonstige |
| Schutzart IP nach IEC 60529 | IP 55 bei sachgerechter Montage |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Verpackungseinheit | 25 |
| Wasserdicht | Ja |
| Werkstoff | Kunststoff |
| Werkstoffgüte | sonstige |
| Winkelausführung | Nein |
| WEEE-Nr. | 11161726 |
