Beschreibung

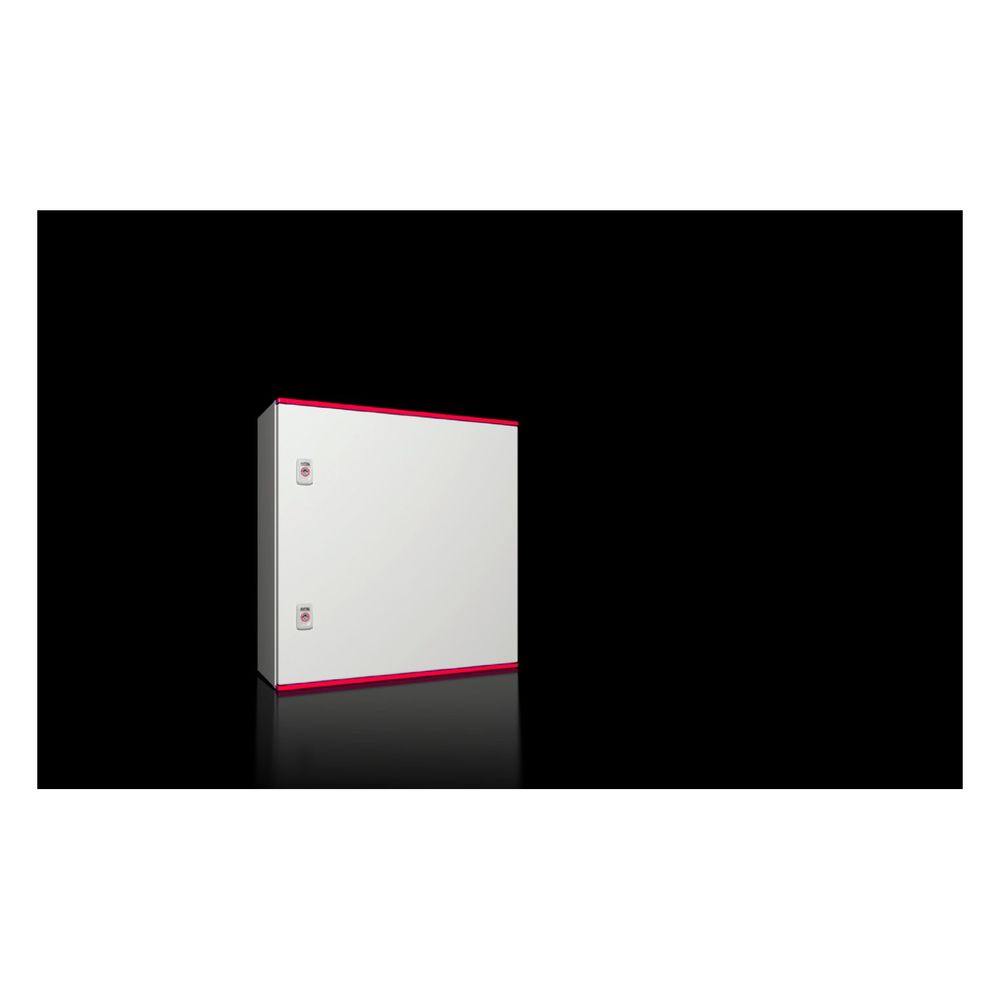

Rittal Kompaktschaltschrank AX 1466000, 600x600x200mm, Kunststoff, RAL 7035
Der Rittal Kompaktschaltschrank AX aus glasfaserverstärktem Polyester ist für anspruchsvolle Anwendungen konzipiert und eignet sich für die Außenaufstellung. Mit der Schutzart IP 66 und NEMA 4X bietet das Gehäuse einen zuverlässigen Schutz gegen Umwelteinflüsse. Die robuste Konstruktion zeichnet sich durch eine hohe Schlagfestigkeit gemäß IK09 aus.
Robuste Bauweise für den Außeneinsatz
Das Gehäuse besteht aus einem schlagfesten, glasfaserverstärkten und ungesättigten Polyester, das selbstverlöschend gemäß UL 94-V0 ist. Für den Einsatz im Außenbereich verfügt die Tür über eine doppelte Abdichtung an der Ober- und Unterkante, die als integrierte Regenschutzleiste fungiert. Die umlaufend eingeschäumte PU-Dichtung sorgt für eine dichte Versiegelung. Bei dauerhafter UV-Einstrahlung und Regen wird eine zusätzliche Lackierung mit PUR-Lack empfohlen, um die Oberflächenoptik langfristig zu erhalten.
Flexibler Innenausbau
Zahlreiche Befestigungsdome im Gehäuse ermöglichen einen individuellen Innenausbau im 25 mm Maßraster. Dies erlaubt die flexible Montage von System-Chassis oder Schienen. Die beiliegende Montageplatte aus verzinktem Stahlblech ist mit einer Schlüssellochung für die Erdung sowie einem praktischen Maßaufdruck versehen. Der Türöffnungswinkel von 130 Grad gewährleistet einen komfortablen Zugang zu den eingebauten Komponenten.
Dieser Kompaktschaltschrank kombiniert hohe Stabilität mit einer Schutzisolierung der Klasse II bei 1000 V AC. Mit seinen Abmessungen von 600 x 600 x 200 mm und der Eignung für Umgebungstemperaturen von -30 °C bis +75 °C ist er eine vielseitige Lösung für industrielle Anforderungen. Die Montage erfolgt einfach über die Wandbefestigung.
Technische Daten
- Breite: 600 mm
- Höhe: 600 mm
- Tiefe: 200 mm
- Montageplatte (B x H): 505 mm x 525 mm
- Schutzart: IP 66
- Schutzart NEMA: 4X
- Schlagfestigkeit: IK09
- Material: Glasfaserverstärkter Polyester
- Farbe: Ähnlich RAL 7035
- Umgebungstemperatur: -30 °C bis +75 °C
Lieferumfang
- 1x Gehäuse mit scharnierter Tür
- 1x Montageplatte
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Nein |
| Abmessung Montageplatte | 505 mm x 525 |
| Abmessungen allgemein | Breite: 600 mm Höhe: 600 mm Tiefe: 200 |
| Anzahl der Schlösser | 2 |
| Anzahl der Türen | 1 |
| Anzahl Verschlüsse | 2 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1466000 |
| Ausführung | ohne Sichtscheibe |
| Ausführung (Produktebene) | ohne Sichtscheibe |
| Ausführung der Oberfläche | pulverbeschichtet |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Wahlweise mit oder ohne Sichtscheibe / AX Kunststoff-Gehäuse sind optimal geeignet für Anwendungen im Outdoor-Bereich / Schutzart IP 56 bzw. IP 66 / Zahlreiche Befestigungsdome im Gehäuse bieten einen individuellen Innenausbau im 25 mm Maßraster / Hohe Stabilität durch glasfaserverstärkten Kunststoff |
| Branchentext - Überschrift | Kunststoff-Schaltschrank AX |
| Breite | 600 |
| Breite Montageplatte | 505 |
| Color (Product level) | Ähnlich RAL 7035 |
| EAN-13 | 4028177006829 |
| Eckmodell | Nein |
| Farbe | Ähnlich RAL 7035 |
| Filter Kabeleinführung | Geschlossene Gehäuse |
| Filter Richtung der Kabeleinführung | Von unten / Von oben / Von oben und unten |
| Freistehend | Nein |
| Geeignet für Außenaufstellung | Ja |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Ja |
| Gewicht | 17,5 kg |
| Gewicht (pro VE) | 17.5 |
| Hinweis | Bei Einsatz unter langfristiger Einwirkung von UV-Strahlung (Sonnenlicht) und Regen, empfehlen wir die Oberfläche mit einem PUR-Lack zu lackieren, um eine optische Beeinträchtigung der Oberfläche zu vermeiden. Preis und Lieferzeit auf Anfrage. |
| Hinweis allgemein | Bei Einsatz unter langfristiger Einwirkung von UV-Strahlung (Sonnenlicht) und Regen, empfehlen wir die Oberfläche mit einem PUR-Lack zu lackieren, um eine optische Beeinträchtigung der Oberfläche zu vermeiden. Preis und Lieferzeit auf Anfrage. |
| Höhe | 600 |
| Höhe Montageplatte | 525 |
| Infotext Keyuser - nur intern | 16.06.2020: Pstrauch über TWelsch: Angabe IK09 lt. Info NTreml - 24.06.2020 PStrauch über TWelsch IST Termin von 01.08. auf 01.10.20 M.Lotz - alle Größen Lieferbar, 15.2.21 - PStrauch |
| Katalogseite in HB 36 | 94 |
| Koppelbar | Nein |
| Lieferumfang (Produktebene) | Gehäuse mit scharnierter Tür, rundum geschlossen, 3 mm Doppelbart-Verschluss / Türanschlag rechts, auf links wechselbar / Montageplatte / Doppelte Abdichtung an Türober- und -unterkante als integrierte Regenschutzleiste |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuse und Tür: glasfaserverstärkter, ungesättigter Polyester GFK / Tür: umlaufend eingeschäumte PU-Dichtung / Montageplatte: Stahlblech / Brandverhalten gemäß UL 94-V0 / Halogenfrei |
| Material für Filterfunktion | Kunststoff |
| Materialstärke Montageplatte | 3 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichtfenster | Nein |
| Mit Sichttür | Nein |
| Mittelsteg entfernbar | Nein |
| Montagehinweis | Zur Befestigung von Komponenten im Gehäuse werden die Schrauben für Innenausbau benötig / Mit dem Universalwinkel lassen sich Komponenten im 25 mm-Maßraster befestigen, z. B. System-Chassis |
| Montageplatte tiefenverstellbar | Nein |
| Normen | Erfüllt das F1 Outdoor-Rating nach UL 746C |
| Oberfläche | Gehäuse und Tür: nicht nachbehandelt, Kunststoff eingefärbt Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: nicht nachbehandelt, Kunststoff eingefärbt / Montageplatte: verzinkt |
| Produktbeschreibung (Description Temporary) | Einsatz im Umgebungstemperaturbereich: -30 °C...+75 °C Die angegebenen Temperaturen können durch die eingebauten Geräte begrenzt werden |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK09 |
| Schrägdach | Nein |
| Schutzart (IP) | IP66 |
| Schutzart IP nach IEC 60529 | IP 66 |
| Schutzart NEMA | NEMA 1 / NEMA 3R / NEMA 3RX / NEMA 4 / NEMA 4X / NEMA 12 |
| Schutzklasse | II (bei 1000 V AC) |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 2 |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Stoßfestigkeit (IK-Code) | IK09 |
| Tiefe | 200 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 3RX / Type 4 / Type 4X / Type 12 |
| Türanschlag wechselbar | Nein |
| Türöffnungswinkel | 130 |
| Verpackungseinheit | 1 |
| Werkstoff | Kunststoff |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | AX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
