Beschreibung

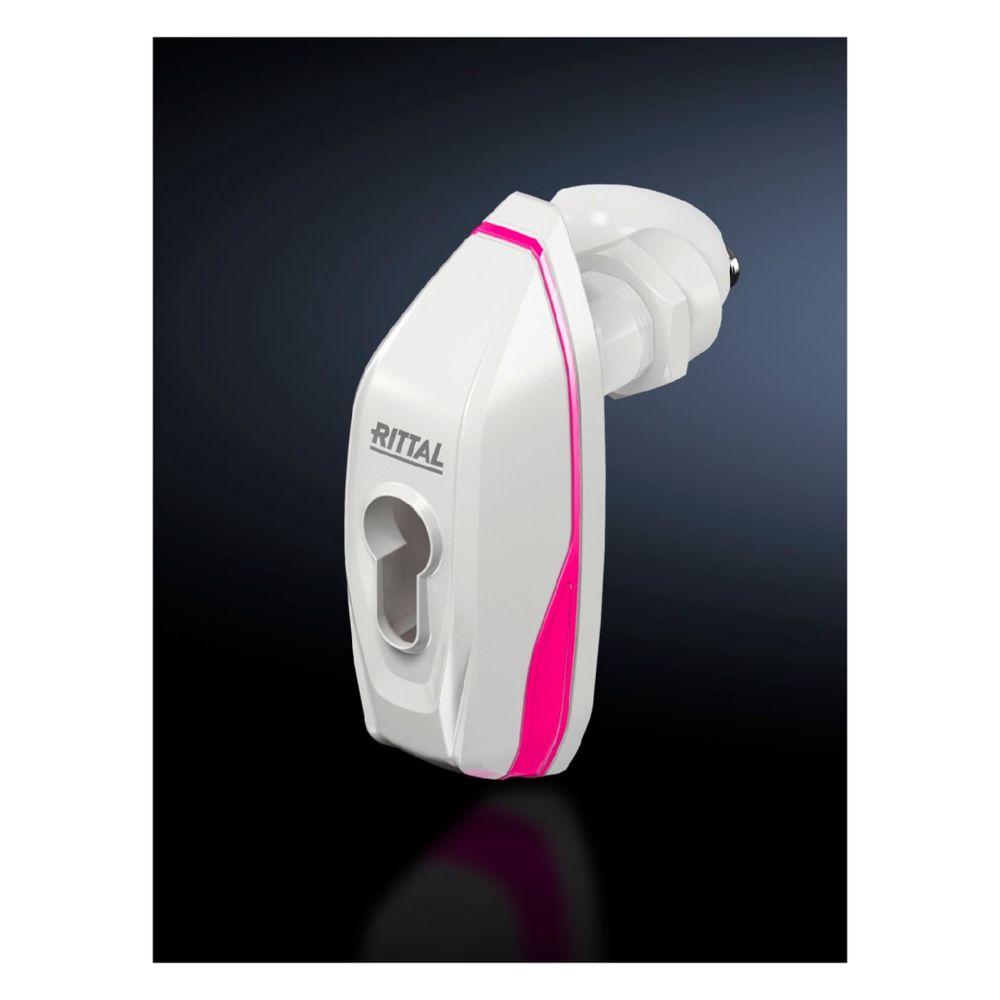

Rittal Mini-Komfortgriff AX 1485600, Schwenkhebel, Zink-Druckguss / Kunststoff, RAL 7035
Der Mini-Komfortgriff von Rittal ist für den Einsatz an AX Kunststoff-Gehäusen konzipiert. Als robuster Schwenkhebel ermöglicht er eine komfortable Bedienung und ist für den Einbau von Profilhalbzylindern sowie verschiedenen Verschluss-Einsätzen vorbereitet.
Funktion und Anwendung
Der Schwenkhebel zeichnet sich durch eine einfache Handhabung aus. Nach der Entriegelung klappt der Griff nach vorne auf und lässt sich schwenken, um den Verschluss zu öffnen. Die Konstruktion aus pulverbeschichtetem Zink-Druckguss und Kunststoff bietet eine zuverlässige Lösung für den Zugriff auf Gehäusekomponenten.
Flexibilität bei der Schließung
Das System ist für den Einbau von Profilhalbzylindern mit einer Gesamtlänge von 40 oder 45 mm gemäß DIN 18 252 ausgelegt. Zudem ist die Aufnahme von Sicherheits- und Druckknopf-Einsätzen mit einer Länge von 40 mm möglich, was eine Anpassung an individuelle Sicherheitsanforderungen erlaubt.
Durch die robuste Ausführung und die Kompatibilität mit gängigen Schließsystemen stellt dieser Komfortgriff eine langlebige Lösung für AX Kunststoff-Gehäuse dar. Die pulverbeschichtete Oberfläche in RAL 7035 fügt sich optisch in das Gehäusedesign ein und unterstützt die Funktionalität durch eine intuitive Bedienung mittels Schwenkmechanismus.
Technische Daten
- Ausführung: Schwenkhebel
- Material: Zink-Druckguss / Kunststoff
- Farbe: RAL 7035
- Oberfläche: Pulverbeschichtet
- Passend für Gehäusetyp: AX Kunststoff
- Art der Schließung: Zylinder
- Type Rating nach UL 508A: Type 1 / Type 3R / Type 4 / Type 12
Technische Daten
| Hersteller | Rittal |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Art der Schließung | Zylinder |
| Artikelnummer | RITTAL-1485600 |
| Ausführung | Für Verschluss-Einsätze und Profilhalbzylinder |
| Ausführung (Variantenebene) | Für Verschluss-Einsätze und Profilhalbzylinder |
| Ausführung des Handgriffes | Schwenkhebel |
| Ausführung Verschluss | Vorbereitet für Verschluss-Einsätze Ausführung A, den Einbau von Profilhalbzylindern 40 bzw. 45 mm Gesamtlänge (nach DIN 18 252) oder Sicherheits- und Druckknopf-Einsätze mit einer Länge von 40 |
| Beschreibung Verschluss | Ausführung Verschluss: Vorbereitet für Verschluss-Einsätze Ausführung A, den Einbau von Profilhalbzylindern 40 bzw. 45 mm Gesamtlänge (nach DIN 18 252) oder Sicherheits- und Druckknopf-Einsätze mit einer Länge von 40 |
| Color (Product level) | RAL 7035 |
| Drehstangenschloss (Dreipunktschließung) | Nein |
| EAN-13 | 4028177952836 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Verschluss |
| Farbe | RAL 7035 |
| Gewicht | 0,346 kg |
| Gewicht (pro VE) | 0.346 |
| Hängeschlossverriegelung | Nein |
| Infotext Keyuser - nur intern | 14.04.2021: nach Abst. MT,RH,ML Anpassung Produktbeschr.+Ausführ. (Internetaktionsliste) PStrauch, 02.2024 Artikel für ASIA auf Aktive wegen Strategie AX Edelstahl+AX Stahlblech (CM Größen), 4.7.24 Anforderung M.M Material erweitern. 10.03.25 nach Abst. RH alle Variationen für JP aktivieren. |
| Katalogseite in HB 36 | 97 |
| Knebel | Nein |
| Material (Variantenebene) | Zink-Druckguss / Kunststoff |
| Oberfläche | Pulverbeschichtet |
| Oberfläche (Variantenebene) | Pulverbeschichtet |
| Passend für Gehäusetyp | AX Kunststoff |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: AX Kunststoff |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: AX Kunststoff |
| Produktbeschreibung (Description Temporary) | Der entriegelte Griff klappt nach vorne auf und wird zum Öffnen des Verschlusses geschwenkt. Vorbereitet für den Einbau von Profilhalbzylinder und Verschluss-Einsätze (nach DIN 18 252). Ausführung ASSA und KESO/KABA vorbereitet für Profilhalbzylinder. |
| REACH - Deklarationspflichtig | Nein |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 4 / Type 12 |
| Verpackungseinheit | 1 |
| WEEE-Nr. | 11161726 |
