Beschreibung

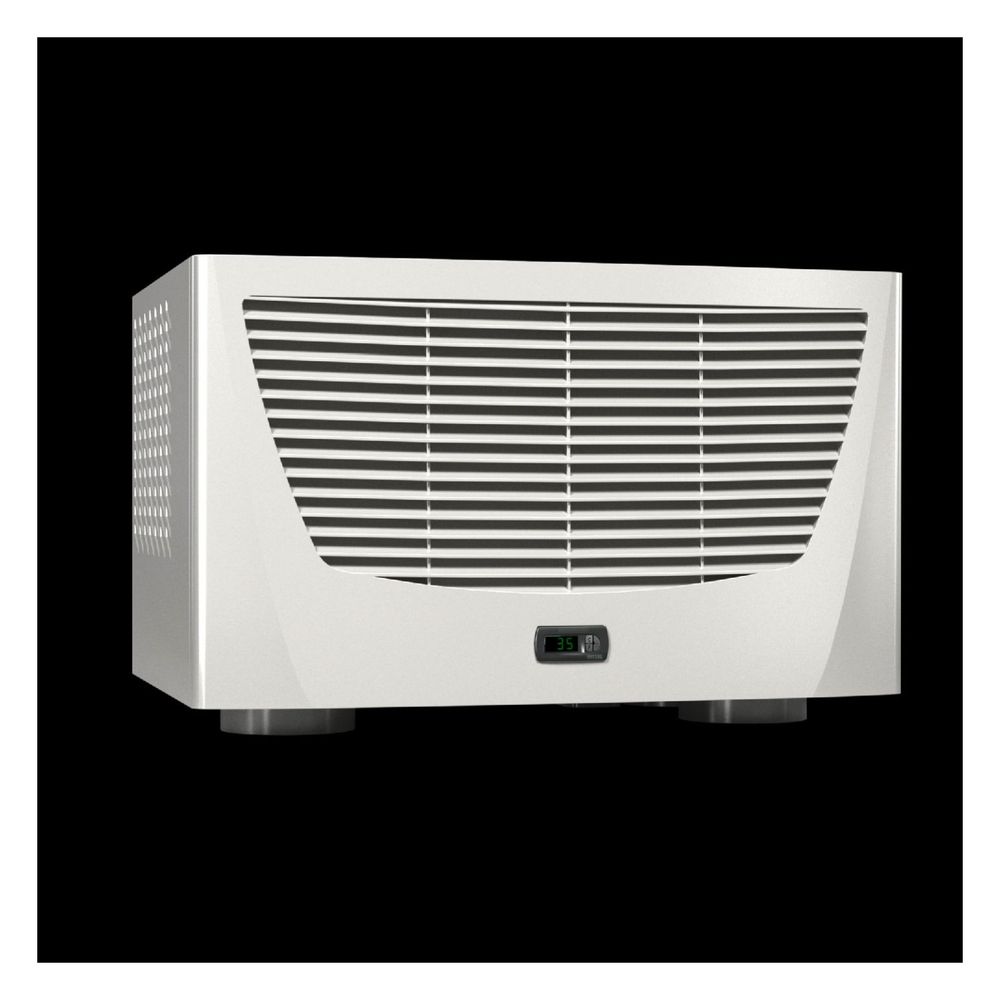

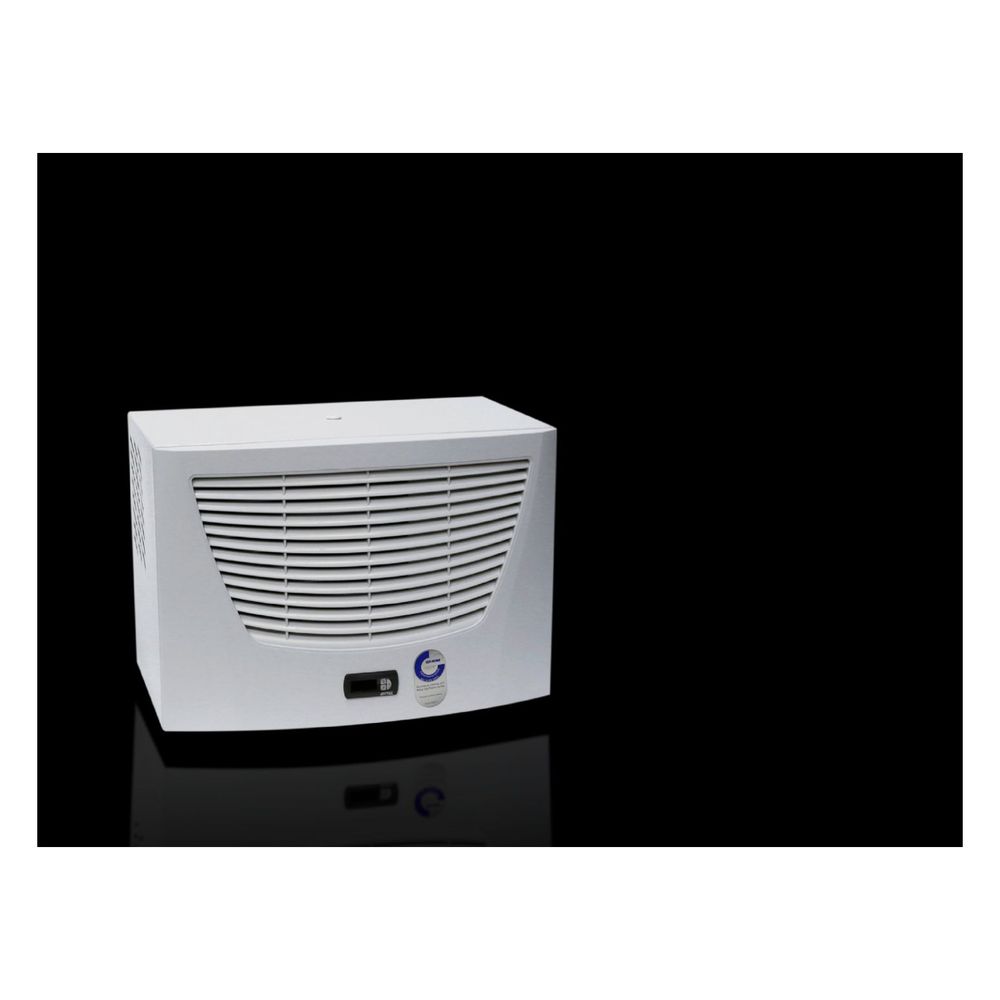

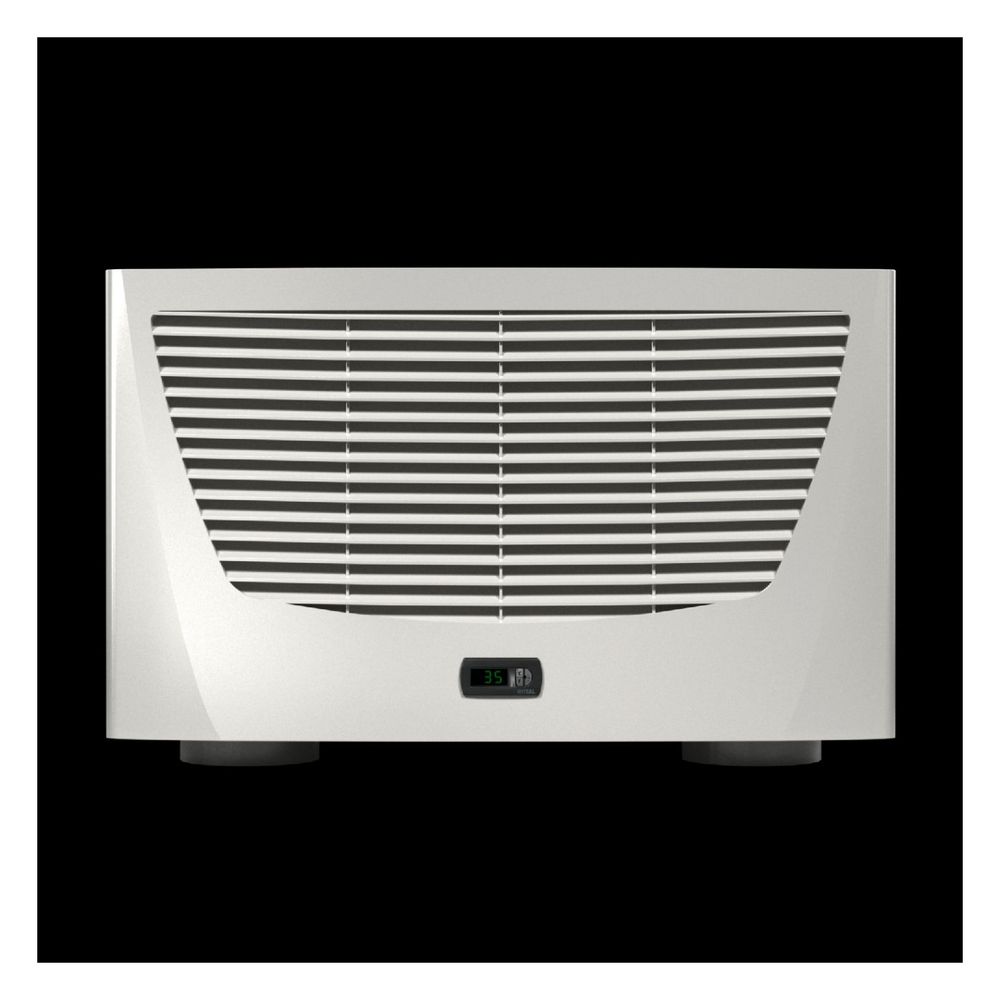

Rittal Dachaufbau-Kühlgerät Blue e 3382500, 500W, Stahlblech, RAL 7035
Das Rittal Blue e Dachaufbau-Kühlgerät bietet eine effiziente Klimatisierungslösung für Schaltschränke mit einer Nutzkühlleistung von 0,6 kW. Das System ist mit einem integrierten e-Comfortcontroller zur präzisen Temperaturregelung sowie einer elektrischen Kondensatverdunstung ausgestattet. Dank des geringen Geräuschpegels eignet sich das Gerät auch für den Einsatz in büronahen Umgebungen.
Intelligente Steuerung und robuste Bauweise
Die Regelung erfolgt über den e-Comfortcontroller, der werkseitig auf 35 °C eingestellt ist und eine flexible Anpassung ermöglicht. Das Gehäuse aus Stahlblech in RAL 7035 ist für den Dachaufbau konzipiert und unterstützt eine Master/Slave-Funktion. Der Verflüssiger ist mit einer hydrophoben RiNano-Beschichtung versehen, um die Leistungsfähigkeit dauerhaft zu erhalten. Das Gerät ist zudem IoT-fähig und lässt sich über entsprechende Adapter in moderne Überwachungssysteme einbinden.
Montage und Betrieb
Der elektrische Anschluss erfolgt über eine steckbare Anschlussklemmleiste, was die Inbetriebnahme vereinfacht. Mit einer Schutzart von IP 34 im Außenkreislauf und IP 54 im Innenkreislauf ist das System für industrielle Anforderungen optimiert. Der Betrieb ist in einem Temperaturbereich von 10 °C bis 55 °C möglich.
Technische Daten
- Kühlleistung (L35 L35, 50 Hz): 0,6 kW
- Bemessungsbetriebsspannung: 230 V, 1~, 50/60 Hz
- Abmessungen (B x H x T): 597 x 417 x 380 mm
- Gewicht: 30 kg
- Schutzart (Innen/Außen): IP 54 / IP 34
- Kältemittel: R-513A
- Luftleistung (Innenkreislauf): 170 m³/h
- Luftleistung (Außenkreislauf): 800 m³/h
- Betriebstemperaturbereich: 10 °C bis 55 °C
- Max. Betriebsdruck: 28 bar
Die Kombination aus hoher Kühlleistung und integrierter Kondensatverdunstung sorgt für einen zuverlässigen Betrieb. Die robuste Konstruktion und die einfache Anbindung machen das System zu einer flexiblen Lösung für die Schaltschrankklimatisierung. Durch die IoT-Fähigkeit und den leisen Betrieb bietet das Gerät eine zukunftssichere und vielseitig einsetzbare Kühltechnik.
Lieferumfang
- 1x Dachaufbau-Kühlgerät
- 1x Bohrschablone
- 1x Befestigungsmaterial
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 597 mm Höhe: 417 mm Tiefe: 380 |
| Anlaufstrom (max) | Bei 50 Hz: 9,1 A Bei 60 Hz: 8,8 |
| Anlaufstrom (max) bei 50 Hz | 9.1 |
| Anlaufstrom (max) bei 60 Hz | 8.8 |
| Anschlussart, elektrisch | Steckbare Anschlussklemmleiste |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Ja |
| Approbation CUL | Nein |
| Approbation CUR | Ja |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Ja |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Ja |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-3382500 |
| Ausführung | Luft/Luft |
| Ausführung (Produktebene) | Dachaufbau |
| Ausführung allgemein, zum Filtern | Dachaufbau |
| Bemessungsbetriebsspannung | 230 V, 1~, 50 Hz/60 |
| Bemessungsbetriebsspannung für FactFinder Filter | 230 / 230 |
| Bemessungsstrom max | Bei 50 Hz: 2,3 A Bei 60 Hz: 2,6 |
| Bemessungsstrom max 50 Hz | 2.3 |
| Bemessungsstrom max 60 Hz | 2.6 |
| Betriebstemperatur max | 55 |
| Betriebstemperatur min | 10 |
| Betriebstemperaturbereich | 10 °C...55 |
| Branchentext - Bulletpoints | Energieeffiziente Blue e Dachaufbau-Kühlgeräte mit standardmäßig integriertem e-Comfortcontroller und elektrischer Kondensatverdunstung / Erhältlich in den Ausführungen Stahlblech und Edelstahl |
| Breite | 597 |
| CO2 Äquivalent (CO2e) | 0.19 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177323162 |
| ECCN Code | NOT_RELEVANT |
| Einschaltdauer | 100 |
| Farbe | RAL 7035 |
| Funktion Master/Slave | Ja |
| Gesamtkühlleistung nach DIN EN 14511 | Kühlleistung L35 L35/50 Hz: 0,6 kW Kühlleistung L35 L35/60 Hz: 0,62 kW Kühlleistung L35 L50/50 Hz: 0,47 kW Kühlleistung L35 L50/60 Hz: 0,48 |
| Gesamtkühlleistung nach EN 14511 bei 35/35 °C | 500 |
| Gewicht | 38 kg |
| Gewicht (pro VE) | 30 |
| Großhandel - gelistete Nummer | 239801 |
| Großhandel - gelistete Nummer Schweden | 49002001 |
| Hinweis | Das Dachaufbau-Kühlgerät 3273.500 kann aufgrund des geringen Geräuschpegels auch für Office-Anwendungen eingesetzt werden. |
| Hinweis allgemein | Das Dachaufbau-Kühlgerät 3273.500 kann aufgrund des geringen Geräuschpegels auch für Office-Anwendungen eingesetzt werden. |
| Höhe | 417 |
| Katalogseite in HB 36 | 498 |
| Klimatisierungsart und Leistung für Filterfunktion | Aktive Kühlung bis 2 |
| Kälteleistungszahl (EER) | Kälteleistungszahl L35 L35 (EER) 50 Hz: 1,62 Kälteleistungszahl L35 L35 (EER) 60 Hz: 1,91 |
| Kälteleistungszahl L35 L35 (EER) 50 Hz | 1.62 |
| Kälteleistungszahl L35 L35 (EER) 60 Hz | 1.91 |
| Kältemittel (Menge) | 0.3 |
| Kältemittel (Typ) | R-513 |
| Kältemittel/Kühlmedium | Kältemittel: R-513A Menge: 0,3 kg Global Warming Potential (GWP): 631 CO₂ Äquivalent (CO₂e): 0,19 |
| Kältemittel/Kühlmedium Hinweis | Bitte beachten: Der eingescannte Artikel verwendet das Kältemittel R134a. Die technischen Daten in der App beziehen sich auf das Kältemittel R-513A. Die technischen Daten für Geräte mit Kältemittel R134a finden Sie auf dem Typenschild oder in der Bedienungsanleitung auf der Rittal Webseite. |
| Label | IoT capable |
| Lagertemperatur max | 70 |
| Lagertemperatur min | -40 |
| Lagertemperaturbereich | -40 °C...70 |
| Lieferumfang (Produktebene) | Verflüssiger mit hydrophober RiNano-Beschichtung / Integrierte elektrische Kondensatverdunstung / Anschlussfertig verdrahtet (steckbare Anschlussklemmleiste) / Bohrschablone / Befestigungsmaterial |
| Luftleistung Ventilatoren Außenkreislauf | 800 |
| Luftleistung Ventilatoren Innenkreislauf | 170 |
| Material (Produktebene) | Stahlblech |
| Mit Heizfunktion | Nein |
| Nennleistung L35 L35/50 Hz | 0.37 |
| Nennleistung L35 L35/60 Hz | 0.34 |
| Nennleistung L35 L50/50 Hz | 0.41 |
| Nennleistung L35 L50/60 Hz | 0.39 |
| Nennleistung Pel | Nennleistung L35 L35/50 Hz: 0,37 kW Nennleistung L35 L35/60 Hz: 0,34 kW Nennleistung L35 L50/50 Hz: 0,41 kW Nennleistung L35 L50/60 Hz: 0,39 |
| Nutzkühlleistung bei L35L35 und L35L50 | Kühlleistung L35 L35/50 Hz: 0,6 kW Kühlleistung L35 L35/60 Hz: 0,62 kW Kühlleistung L35 L50/50 Hz: 0,47 kW Kühlleistung L35 L50/60 Hz: 0,48 |
| Nutzkühlleistung L35 L35/50 Hz | 0.6 |
| Nutzkühlleistung L35 L35/60 Hz | 0.62 |
| Nutzkühlleistung L35 L50/50 Hz | 0.47 |
| Nutzkühlleistung L35 L50/60 Hz | 0.48 |
| OUT_TECHNICAL_DATA_CLIMATE_AIR-THROUGHPUT_FANS_COL | 170 m³/h/800 m³/h |
| Produktbeschreibung (Description Temporary) | Energieeffiziente Blue e Dachaufbau-Kühlgeräte mit standardmäßig integriertem e-Comfortcontroller und elektrischer Kondensatverdunstung. |
| Produktserie | Blue e |
| REACH - Deklarationspflichtig | Nein |
| Reale Abmessungen | Breite: 597 mm Höhe: 415 mm Tiefe: 375 |
| Reale Breite | 597 |
| Reale Höhe | 415 |
| Reale Tiefe | 375 |
| Schutzart IP nach IEC 60529 | Außenkreislauf IP 34 / Innenkreislauf IP 54 |
| Sortierhilfe Bestelltabelle Print | 1 |
| Spannungsart | AC |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Temperatur-Einstellbereich max (°C) | 55 |
| Temperatur-Einstellbereich min (°C) | 20 |
| Temperaturbereich | Betriebstemperatur min: 10 °C...Betriebstemperatur max: 55 °C Lagertemperatur min: -40 °C Lagertemperatur max: 70 |
| Temperaturregelung | e-Comfortcontroller (werkseitige Einstellung +35 °C) |
| Tiefe | 380 |
| Treibhauspotential / Global Warming Potential | 631 |
| Verpackungseinheit | 1 |
| Vorsicherung | Sicherungsautomat/Schmelzsicherung: 10 |
| Vorsicherung min (oder Einzelwert) Sicherungsautomat/Schmelzsicherung | 10 |
| Vorteile | Vernetzbar mit dem IoT Interface via Blue e IoT Adapter für Kühlgeräte ab 500 W Kühlleistung mit e-Comfortcontroller |
| Zeige Link zum Kennlinienfeld | Ja |
| Zulässiger Betriebsdruck | 28 |
| Zulässiger Betriebsdruck (max) | 28 |
| WEEE-Nr. | 11161726 |
