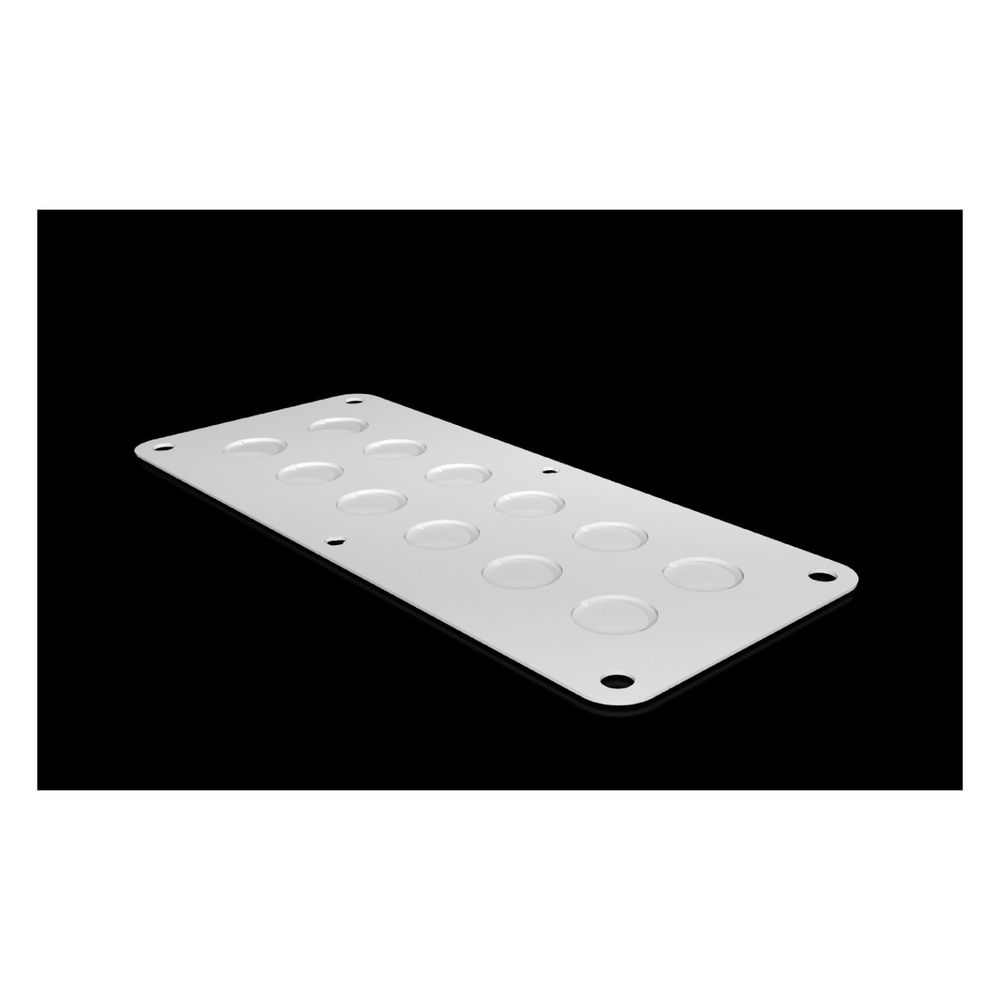

Rittal Metall-Flanschplatte KX, 220x90mm, 12x M20, Stahlblech, RAL 7035, 1581200
Diese robuste Metall-Flanschplatte aus pulverbeschichtetem Stahlblech ermöglicht eine effiziente Kabeleinführung in Gehäuse der Serie KX. Die Ausführung ist für die Aufnahme von Kabelverschraubungen konzipiert und bietet durch die metrische Vorprägung eine flexible Installationslösung.
Montage und Schutzart
Die Flanschplatte verfügt über 12 metrische Vorprägungen der Größe M20, die sich bei Bedarf einfach mit einem Schraubendreher durchschlagen lassen. Bei sachgerechter Montage wird die Schutzart IP 55 erreicht, was einen zuverlässigen Schutz des Gehäuseinnenraums sicherstellt. Die gerade Bauform ist speziell auf die Anforderungen der KX-Gehäuseserie abgestimmt.
Technische Daten
- Material: Stahlblech
- Oberflächenschutz: Pulverbeschichtet
- Farbe: RAL 7035
- Breite: 220 mm
- Tiefe: 90 mm
- Anzahl Vorprägungen: 12
- Gewindeart: M20
- Schutzart: IP 55
- Passend für Gehäusetyp: KX
Die Flanschplatte bietet eine stabile Lösung für die professionelle Kabelführung. Durch die 12 metrischen M20-Vorprägungen und die passgenaue Ausführung für KX-Gehäuse wird eine schnelle Installation ermöglicht. Die hochwertige Pulverbeschichtung in RAL 7035 sorgt für eine widerstandsfähige Oberfläche, die den Anforderungen in industriellen Umgebungen entspricht.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 220 mm Tiefe: 90 |
| Anzahl der Steckverbinderöffnungen | 12 |
| Anzahl metrischer Vorprägungen | 12 x M20 |
| Anzahl Vorprägungen | 12 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1581200 |
| Ausführung | Kabelverschraubung |
| Breite | 220 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177940536 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Flanschplatte |
| Farbe | RAL 7035 |
| Gewicht | 0,24 kg |
| Gewicht (pro VE) | 0.317 |
| Gewindeart | metrisch |
| Hinweis | Die Zuordnung der Flanschplattengröße finden Sie bei den jeweiligen Gehäusen |
| Hinweis allgemein | Die Zuordnung der Flanschplattengröße finden Sie bei den jeweiligen Gehäusen |
| Höhe | 90 |
| Infotext Keyuser - nur intern | 1581200 neu für AX/KX Broschüre noch in Klärung |
| Kabeleinführung (Anzahl x Ø) | M20 |
| Katalogseite in HB 36 | 1054 |
| Material (Produktebene) | Stahlblech |
| Metrischer Durchmesser | M20 |
| Oberflächenschutz | pulverbeschichtet |
| Passend für Gehäusetyp | KX |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: KX |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: KX |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 1.2 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 1,2 kg CO2 eq (Cat B) |
| Produktbeschreibung (Description Temporary) | Löcher für die Kabelverschraubungen einfach mit dem Schraubendreher durchschlagen. |
| REACH - Deklarationspflichtig | Nein |
| Schutzart IP nach IEC 60529 | IP 55 bei sachgerechter Montage |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Tiefe | 90 |
| Typ | gerade |
| Type Rating nach UL 508A | Type 1 / Type 12 |
| Verpackungseinheit | 1 |
| Vorprägungen | Ja |
| Werkstoff | Stahl |
| WEEE-Nr. | 11161726 |
