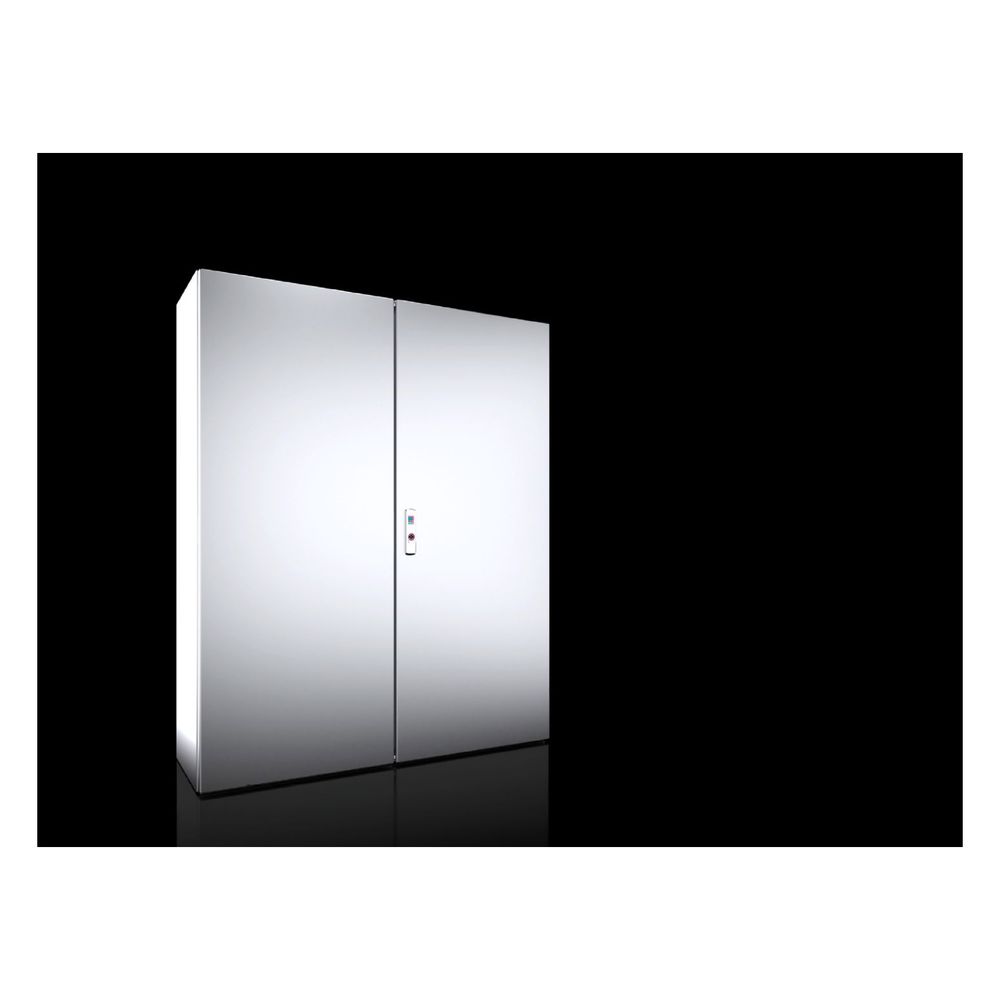

Rittal Kompakt-Schaltschrank AX 1019000, 1000x1200x300mm, Edelstahl, Edelstahl
Der Rittal Kompakt-Schaltschrank AX aus Edelstahl 1.4301 bietet eine robuste und langlebige Lösung für anspruchsvolle Umgebungen. Mit Abmessungen von 1000 x 1200 x 300 mm und einer zweitürigen Ausführung eignet sich das Gehäuse für die Wandmontage sowie für freistehende Anwendungen. Die Konstruktion erfüllt die Schutzart IP 55 und bietet eine hohe Stoßfestigkeit gemäß IK10.
Robuste Konstruktion und Schutz
Das Gehäuse ist aus einem Stück gekantet und verschweißt, was eine hohe Stabilität sicherstellt. Die Türen verfügen über eine umlaufende, eingeschäumte PU-Dichtung, die in Kombination mit der Schutzrinne an der Türöffnung einen zuverlässigen Schutz des Innenraums ermöglicht. Die Oberfläche ist in Strichschliff (Korn 400, Rautiefe unter 0,8 μm) ausgeführt, was eine hohe Widerstandsfähigkeit gegenüber äußeren Einflüssen bietet.
Flexibler Innenausbau
Für eine effiziente Montage von Komponenten verfügt das Gehäuse über integrierte Gehäusenocken, die einen Systemausbau ohne zusätzliche Bohrungen ermöglichen. Die beiliegende Montageplatte aus verzinktem Stahlblech ist mit einer Schlüssellochung für die Erdung sowie einem Maßaufdruck versehen. Ein 3-Punkt-Verschluss-System mit 3 mm Doppelbart-Einsatz sorgt für einen sicheren Verschluss der beiden Türen.
Der Schaltschrank ist für die Außenaufstellung geeignet und verfügt über internationale Approbationen wie UL, cUL und CSA. Die Kombination aus der stabilen Edelstahlkonstruktion, der Schutzart IP 55 und der IK10-Stoßfestigkeit macht dieses Modell zu einer zuverlässigen Wahl für den Schutz empfindlicher Steuerungstechnik.
Technische Daten
- Breite: 1000 mm
- Höhe: 1200 mm
- Tiefe: 300 mm
- Material: Edelstahl 1.4301 (AISI 304)
- Schutzart: IP 55
- Stoßfestigkeit: IK10
- Montageplatte Breite: 945 mm
- Montageplatte Höhe: 1175 mm
- Anzahl Türen: 2
- Verschluss: 3-Punkt-Verschluss-System
Lieferumfang
- 1x Kompakt-Schaltschrank AX
- 1x Montageplatte
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Ja |
| Abmessung Montageplatte | 945 mm x 1.175 |
| Abmessungen allgemein | Breite: 1.000 mm Höhe: 1.200 mm Tiefe: 300 |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 2 |
| Anzahl Verschlüsse | 1 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Ja |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Ja |
| Approbation NV | Nein |
| Approbation RMRS | Ja |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1019000 |
| Ausführung der Oberfläche | gebürstet/geschliffen |
| Ausführung Verschluss | 3-Punkt-Verschluss-System |
| Beschreibung Verschluss | Ausführung Verschluss: 3-Punkt-Verschluss-System Anzahl Verschlüsse: 1 Verschluss-Einsatz: 3 mm Doppelbart Material Verschluss: Edelstahl 1.4404 (AISI 316L) |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Weltweite Approbationen (z. B. UL, cUL, CSA) / Schutzart bis IP 66 und NEMA 4/4X wird erfüllt / Sichere Kabeleinführung, die auch einer hohen Schutzartanforderung standhält / Passende Montagemöglichkeiten für jeden Aufstellungsort oder zur einfachen Aufhängung an Wänden und geraden Flächen |
| Branchentext - Überschrift | Kompakt-Schaltschrank, Edelstahl |
| Branchentext - Überschrift 2 | Torsteuerung mit AX Edelstahlgehäusen |
| Breite | 1000 |
| Breite Montageplatte | 945 |
| EAN-13 | 4028177815056 |
| Eckmodell | Nein |
| EMV-Ausführung | Nein |
| Farbe | Edelstahl |
| Filter Kabeleinführung | Geschlossene Gehäuse |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Ja |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Ja |
| Geeignet für Wandmontage | Ja |
| Gewicht | 78 kg |
| Gewicht (pro VE) | 78 |
| Höhe | 1200 |
| Höhe Montageplatte | 1175 |
| Katalogseite in HB 36 | 240 |
| Koppelbar | Ja |
| Lieferumfang (Produktebene) | Gehäuse mit Tür(en), Öffnungswinkel 130° / Montageplatte / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Ja |
| Material (Produktebene) | Gehäuse: Edelstahl / Tür: Edelstahl, umlaufend eingeschäumte PU-Dichtung / Montageplatte: Stahlblech |
| Material (Variantenebene) | Edelstahl 1.4301 (AISI 304) |
| Material Verschluss | Edelstahl 1.4404 (AISI 316L) |
| Materialstärke Gehäuse | 1.5 |
| Materialstärke Montageplatte | 2.5 |
| Materialstärke Tür | 2 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm / Montageplatte: verzinkt |
| PCF-Wert - Carbon footprint value | 242.98 |
| Product Carbon Footprint - PCF | 242,98 |
| REACH - Deklarationspflichtig | Nein |
| Schrägdach | Nein |
| Schutzart (IP) | IP55 |
| Schutzart IP nach IEC 60529 | IP 55 |
| Schutzart NEMA | NEMA 1 / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 2 |
| Steuerattribut Frontend - Grundmaterial | Edelstahl 1.4301 (AISI 304) |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 300 |
| Type Rating nach UL 508A | Type 1 / Type 12 |
| Türanschlag wechselbar | Nein |
| Verpackungseinheit | 1 |
| Verschlusseinsatz | 3 mm Doppelbart |
| Werkstoff | rostfreier Stahl |
| Werkstoffgüte | Edelstahl 304 (V2A) |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | AX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
