Beschreibung

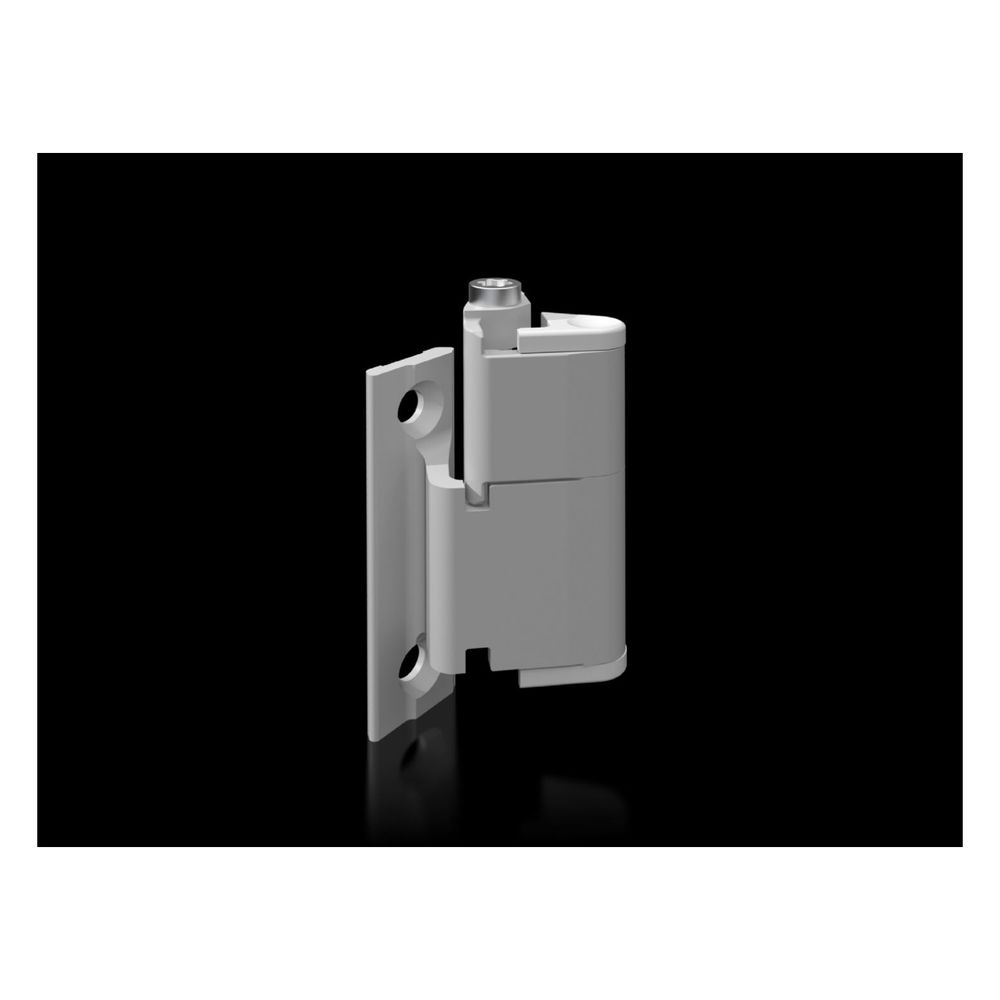

Rittal Scharnier 180 Grad VX 8618.330, IP 55, Stahl-Feinguss, RAL 7035, 4 Stück
Dieses Scharnier aus Stahl-Feinguss ermöglicht eine Erweiterung des Türöffnungswinkels auf 180 Grad bei Schaltschränken der Serie VX. Die Montage erfolgt ohne mechanische Bearbeitung der Tür, was eine effiziente Installation sicherstellt. Das Bauteil ist für Türeinbauten bis zu einer Last von 900 N ausgelegt.
Flexibler Türzugang
Durch den vergrößerten Öffnungswinkel von 180 Grad wird der Zugang zum Schrankinneren verbessert, was Wartungs- und Installationsarbeiten erleichtert. Das außenliegende Scharnier ist in der Farbe RAL 7035 ausgeführt. Innerhalb einer Schrankreihe bleibt der Türanschlag durch den Einsatz dieser Komponente einheitlich.
Die robuste Konstruktion aus Stahl-Feinguss unterstützt bei fachgerechter Montage die Schutzart IP 55 des Gehäuses. Die einfache Installation ohne zusätzliche Bearbeitung der Tür spart Zeit bei der Konfiguration der Schaltschrankanlage.
Technische Daten
- Material: Stahl-Feinguss
- Öffnungswinkel: 180 °
- Max. Belastung: 900 N
- Schutzart: IP 55
- Farbe: RAL 7035
- Passend für Gehäusetyp: VX
Das Scharnier aus Stahl-Feinguss bietet eine zuverlässige Lösung zur Erweiterung des Türöffnungswinkels auf 180 Grad. Mit einer Belastbarkeit von 900 N und der Schutzart IP 55 eignet es sich für anspruchsvolle Anwendungen in der Schaltschranktechnik. Die Montage erfolgt ohne mechanische Bearbeitung der Tür, was eine schnelle Integration in bestehende VX-Systeme ermöglicht.
Lieferumfang
- 4x Scharnier 180°
- 1x Befestigungsmaterial
Technische Daten
| Hersteller | Rittal |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-8618330 |
| Brillenflansch | Stahl |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177921344 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Scharnier |
| Farbe | RAL 7035 |
| Gewicht | 0,695 kg |
| Gewicht (pro VE) | 0.748 |
| Hinweis | Türanschlag innerhalb einer Schrankreihe gleichbleibend. Ohne mechanische Bearbeitung der Tür montierbar Geeignet für Türeinbauten bis 900 |
| Hinweis allgemein | Türanschlag innerhalb einer Schrankreihe gleichbleibend. / Ohne mechanische Bearbeitung der Tür montierbar / Geeignet für Türeinbauten bis 900 |
| Infotext Keyuser - nur intern | PS 24.08.2022, Info NK: IP55 ergänzen (8618330), 8618341 auf Hinweis von MM auf die Website gestellt, nach Abstimmung mit NT und NK erledigt, wenn Edelstahl variante lieferbar sollte die 8618341 (Übergangslösung) dann wieder raus |
| Katalogseite in HB 36 | 951 |
| Lieferumfang (Produktebene) | Inkl. Befestigungsmaterial |
| Lieferzeitklasse für RiCS | C - up to 25 days |
| Lieferzeitklasse für RiCS, lose beigelegt | C - up to 25 days |
| Lieferzeitklasse für RiCS, montiert | C - up to 25 days |
| Lieferzeitklasse für RiCS, Standard | A - In stock |
| Material (Produktebene) | Stahl-Feinguss |
| Max Öffnungswinkel | 180 |
| Passend für Gehäusetyp | VX |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: VX |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: VX |
| Passend für Türvariante | Stahlblechtür |
| Produktbeschreibung (Description Temporary) | Zur Erweiterung des Türöffnungswinkels auf 180°, ohne mechanische Bearbeitung. |
| REACH - Deklarationspflichtig | Nein |
| Scharnier außenliegend | Ja |
| Scharnier innenliegend | Nein |
| Scharnier justierbar | Nein |
| Schutzart IP nach IEC 60529 | IP 55 |
| Type Rating nach UL 508A | Type 1 / Type 12 |
| Türöffnungswinkel | 180 |
| Verpackungseinheit | 4 |
| Werkstoff | Stahl |
| WEEE-Nr. | 11161726 |
