Beschreibung

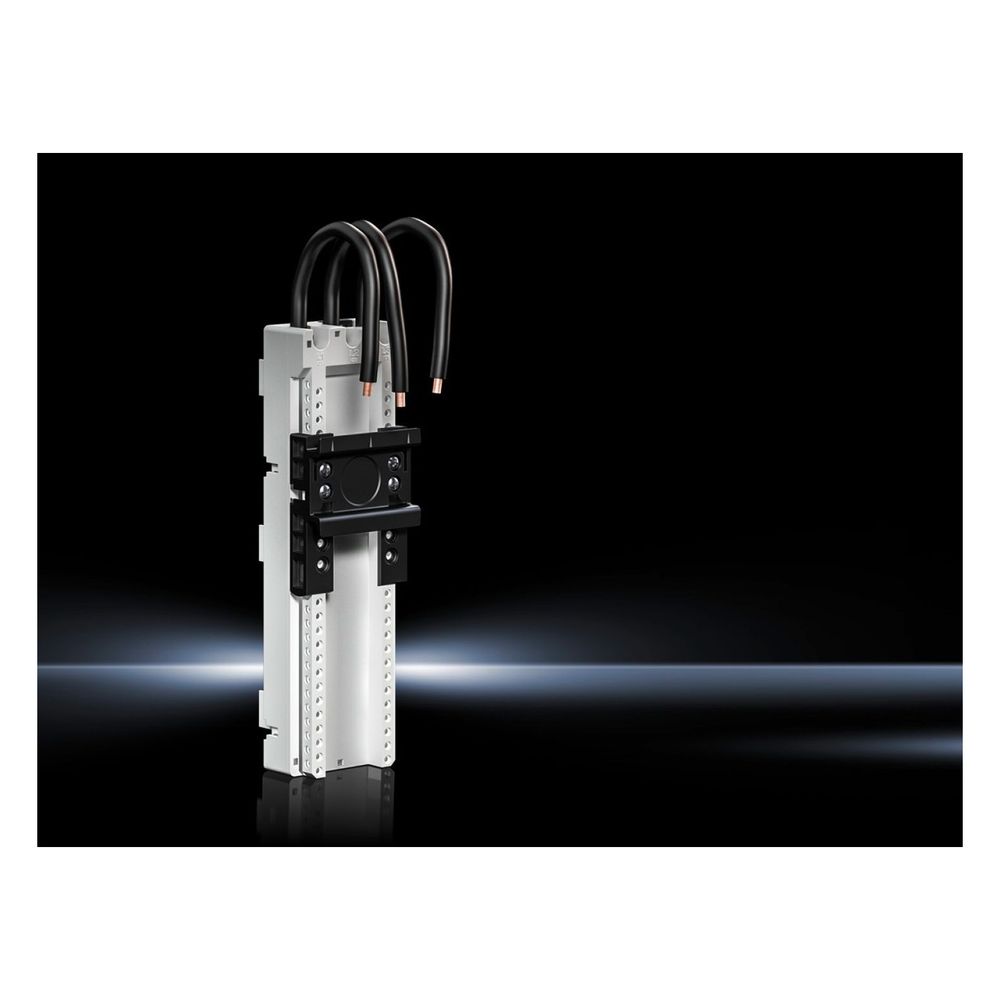

Rittal Geräteadapter Comfort, 45A, 3-polig, 45x160x34,5mm, Polyamid, RAL 7035, 9635360
Der Rittal Geräteadapter Comfort SV ermöglicht die mechanische Befestigung sowie die direkte elektrische Kontaktierung von Schalt- und Schutzgeräten auf dem Sammelschienensystem RiLine Compact. Das 3-polige System ist für einen Bemessungsstrom von 45 A ausgelegt und unterstützt eine effiziente Stromverteilung in Schaltanlagen.
Funktion und Montage
Der Adapter dient der einfachen Montage von Betriebsmitteln auf Tragschienen. Er verfügt über eine verstellbare Tragschiene, die eine flexible Bestückung erlaubt. Der elektrische Anschluss erfolgt über Rundleiter, wobei die Anschlussleitungen einen Querschnitt von AWG 8 aufweisen. Die Konstruktion aus Polyamid erfüllt die Anforderungen an das Brandverhalten gemäß UL 94-V0.
Technische Daten
- Bemessungsstrom: 45 A
- Bemessungsbetriebsspannung: 690 V (AC) / 600 V (DC)
- Pol-Anzahl: 3-polig
- Breite: 45 mm
- Höhe: 160 mm
- Tiefe: 34,5 mm
- Schienenabstand: 60 mm
- Anschlussleitungen: AWG 8 (Länge 100 mm)
- Material: Polyamid
- Tragschienen: 1 (verstellbar)
Die Ausführung in RAL 7035 unterstützt eine übersichtliche Installation. Mit einer Bemessungsbetriebsspannung von bis zu 690 V (AC) und der UL-Approbation bietet das Bauteil Flexibilität für unterschiedliche Applikationen. Die direkte Kontaktierung auf dem Board vereinfacht den Aufbau von Schalt- und Schutzgeräten und sorgt für eine stabile mechanische Verbindung bei hoher elektrischer Belastbarkeit.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 45 mm Höhe: 160 mm Tiefe: 34,5 |
| Anschlussleitungen (Länge) | 100 |
| Anschlussleitungen (Querschnitt) | AWG 8 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-9635360 |
| Ausführung | Comfort |
| Ausführung (Variantenebene) | Comfort |
| Ausführung des elektrischen Anschlusses | Rundleiter |
| Bemessungsbetriebsspannung | 600 V (DC), 3~ / 690 V (AC), 3~ |
| Bemessungsbetriebsspannung (max) UL | 600 V AC |
| Bemessungsbetriebsspannung für FactFinder Filter | 600 / 690 |
| Bemessungsstrom In | 45 |
| Bemessungsstrom max | 45 |
| Breite | 45 |
| Breite des Adapters | 45 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177817326 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Geräteadapter |
| Farbe | RAL 7035 |
| Funktionen | Für die mechanische Befestigung und direkte Kontaktierung elektrischer Betriebsmittel auf dem Board |
| Für Wandlereinbau | Nein |
| Gewicht | 0,171 kg |
| Gewicht (pro VE) | 0.684 |
| Hinweis | Die angegebenen technischen Daten können für UL-Anwendungen abweichen |
| Hinweis allgemein | Die angegebenen technischen Daten können für UL-Anwendungen abweichen |
| Höhe | 160 |
| Infotext Keyuser - nur intern | ECAT-Text muss noch angepasst werden. |
| Katalogseite in HB 36 | 287 |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94 |
| Min Stromschienendicke | 10 |
| Pol-Anzahl | 3-polig |
| REACH - Deklarationspflichtig | Nein |
| Schienenabstand | 60 |
| Tiefe | 34.5 |
| Tragschienen Anzahl | 1 |
| Tragschienen Anzahl/Höhe | 1 / 10 |
| Tragschienen Höhe | 10 |
| Tragschienen-Typ | verstellbar |
| Tragschienenbestückung | 1 Tragschiene |
| Variantenunterscheidungsmerkmal | M-14_RATED_CURRENT_MAX / M-18_CONSTRUCTION_SPEC |
| Verpackungseinheit | 4 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Geräteadapter |
| WEEE-Nr. | 11161726 |
