Beschreibung

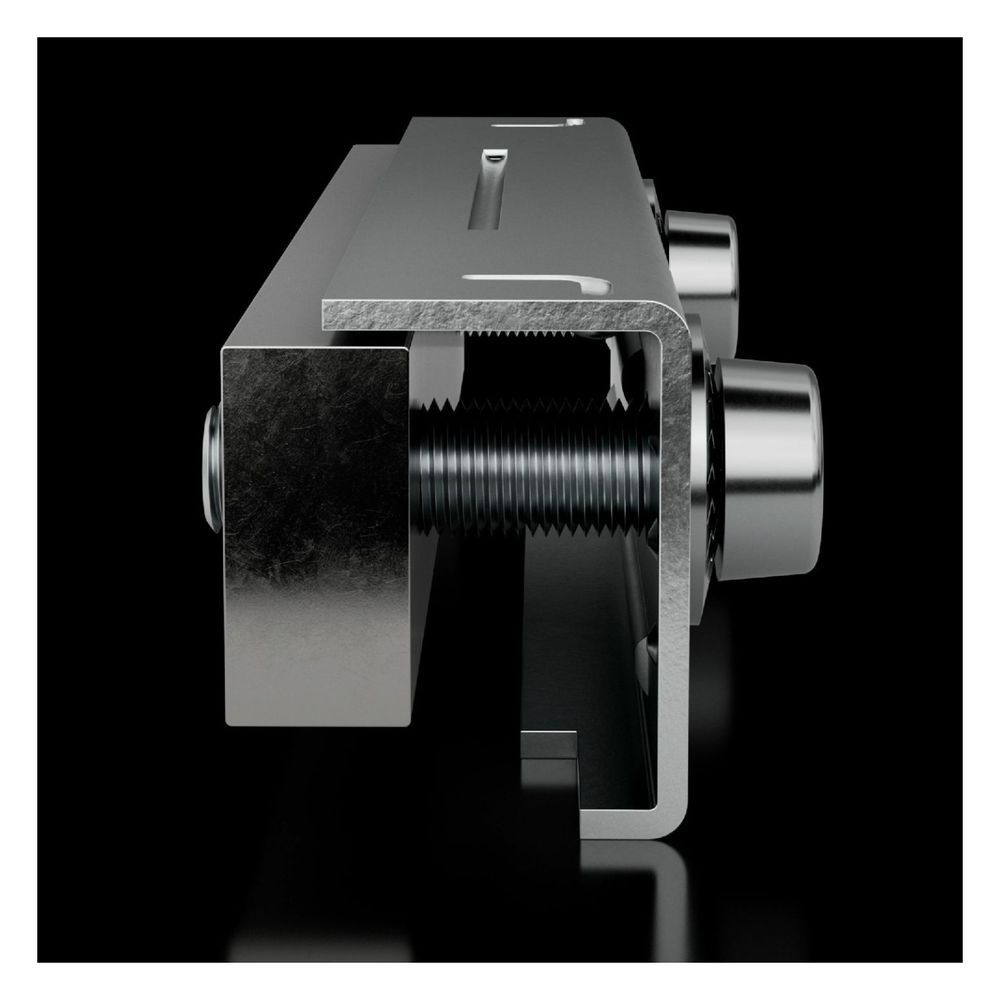

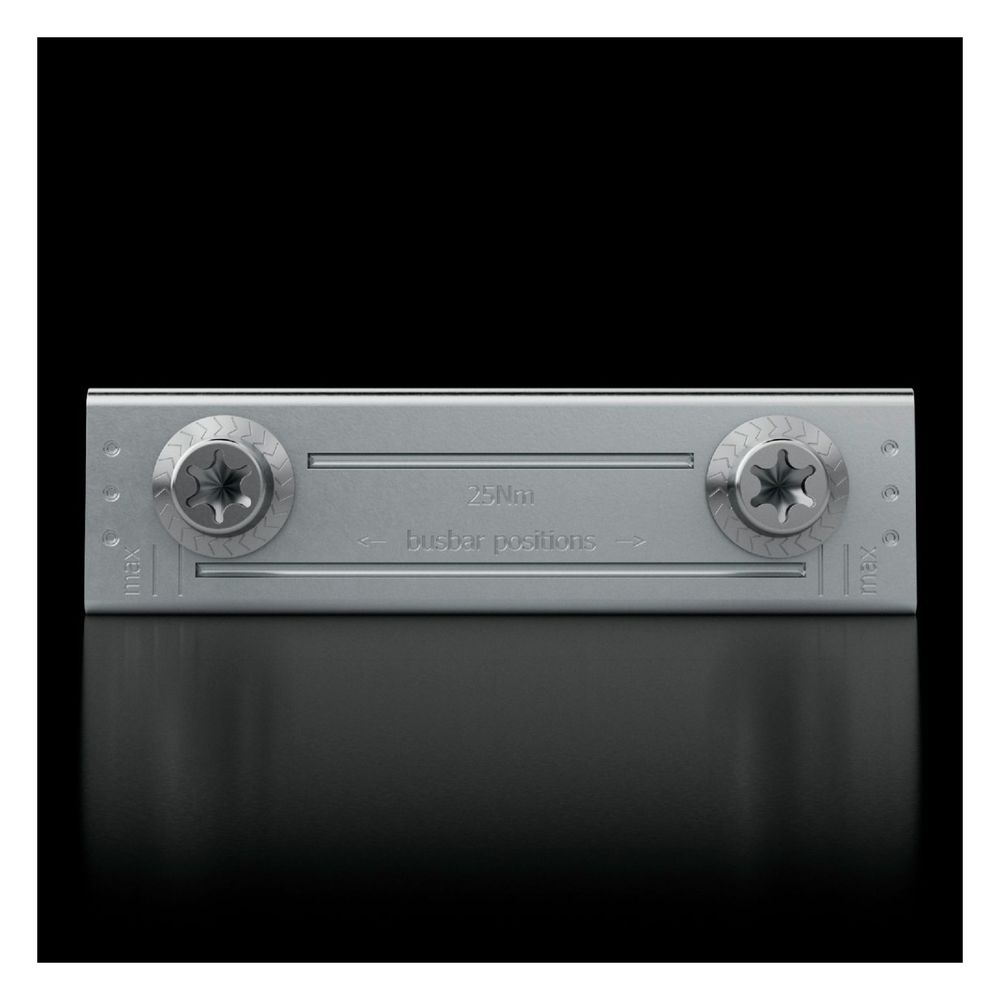

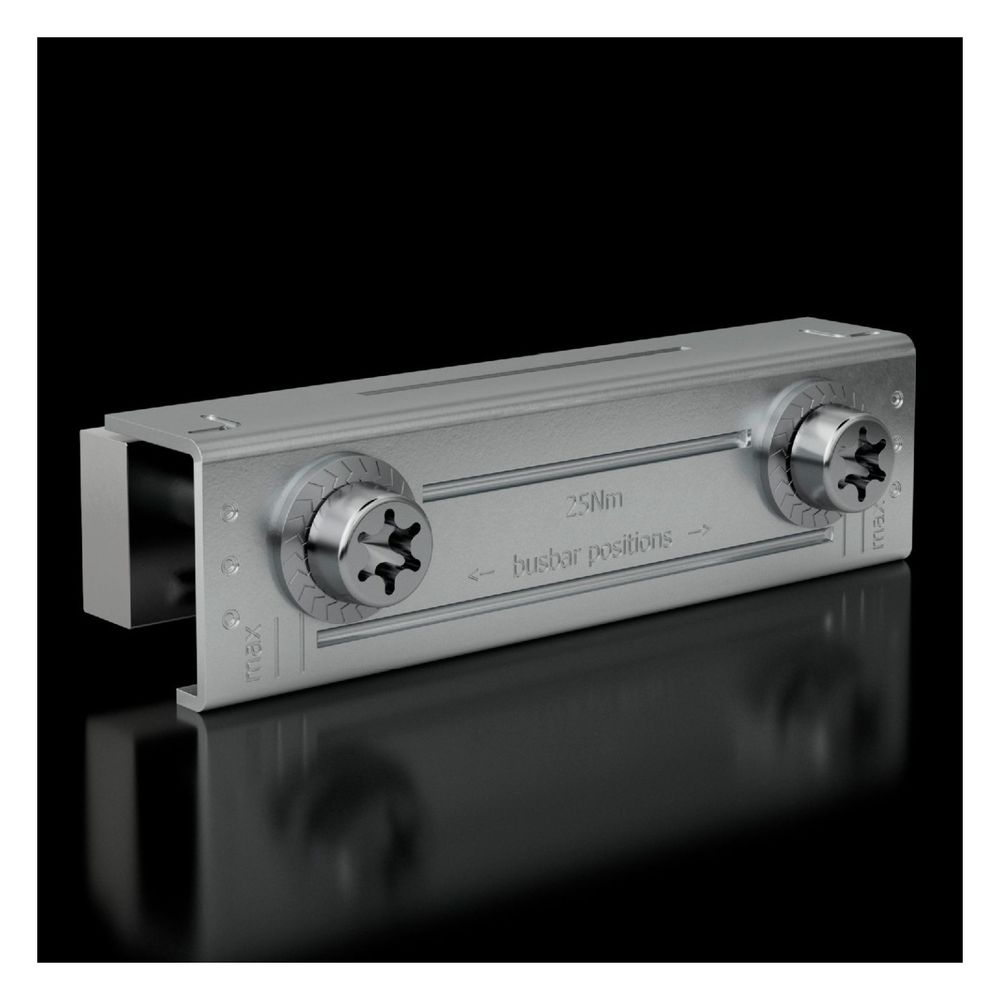

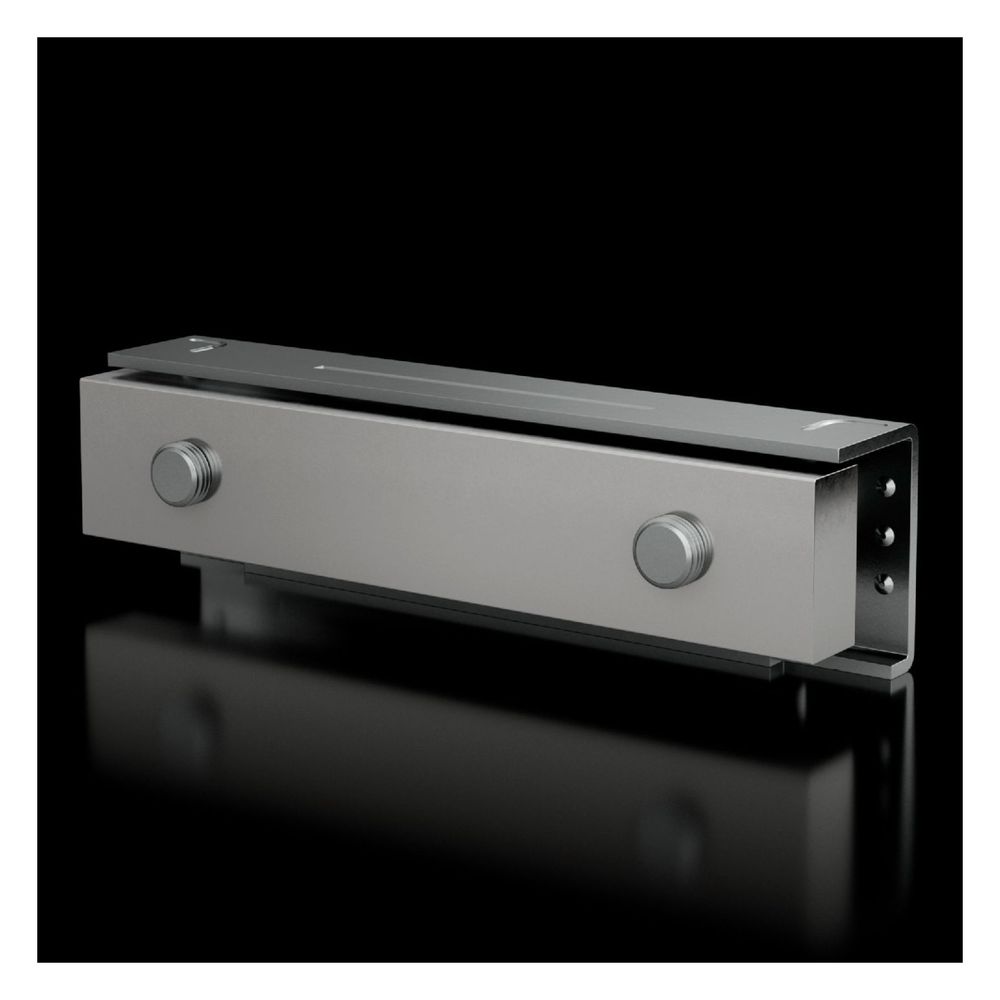

Rittal Anreihverbinder RiLineX 9365013, 15x5-30x10mm, 130mm, Stahlblech/E-Cu
Der Rittal Anreihverbinder ermöglicht die sichere Feld-zu-Feld-Verbindung von modularen RiLineX Boards bei der Schrankanreihung. Die Komponente ist für E-Cu-Sammelschienen mit Abmessungen von 15x5 mm bis 30x10 mm ausgelegt und umfasst einen Berührungsschutz inklusive Frontabdeckung und Bodenplatte.
Funktion und Anwendung
Der Schienenverbinder dient der mechanischen und elektrischen Verbindung zwischen Schaltschrankfeldern. Er ist für Spannungen bis 1000 V AC sowie 1500 V DC konzipiert und weist eine geprüfte Kurzschlussfestigkeit von bis zu 65 kA auf. Für die vollständige Installation ist das separat erhältliche 3-polige Anreih-Set 9360.104 erforderlich. Die Konstruktion besteht aus einem verzinkten Stahlblech-Oberteil sowie einer verzinnten E-Cu-Kontaktplatte.
Technische Daten
- Länge: 130 mm
- Schienenbreite: 15/20/30 mm
- Schienendicke: 5/10 mm
- Bemessungsstrom: 550/800 A
- Spannung (AC): 1000 V
- Spannung (DC): 1500 V
- Kurzschlussfestigkeit: 65 kA
- Polzahl: 3
Durch die robuste Ausführung und die Eignung für Ströme bis 800 A stellt dieser Verbinder eine zuverlässige Lösung für anspruchsvolle Stromverteilungssysteme dar. Die Kombination aus hochwertigen Materialien wie verzinntem E-Cu und der integrierten Schutzabdeckung sorgt für eine sichere Feldanreihung in modularen RiLineX-Systemen. Das Bauteil erfüllt die Anforderungen gemäß IEC- und UL-Standards.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 130 |
| Artikelnummer | RITTAL-9365013 |
| Bemessungsstrom | 0 |
| Breite | 130 |
| EAN-13 | 4069196001990 |
| Für Sammelschienen mm | 15 x 5/10 / 20 x 5/10 / 30 x 5/10 |
| Gewicht | 1,505 kg |
| Material (Produktebene) | Oberteil: Stahlblech, verzinkt / Kontaktplatte: E-Cu, verzinnt |
| Nennstrom (max) | 800 |
| PCF-Wert - Carbon footprint value | 8.7 |
| Polzahl | 1 |
| Product Carbon Footprint - PCF | 8,7 |
| Verbindungsart | Feld/Feld |
| Verpackungseinheit | 3 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | RiLineX Modulares Board |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | UL |
| WEEE-Nr. | 11161726 |
