Beschreibung

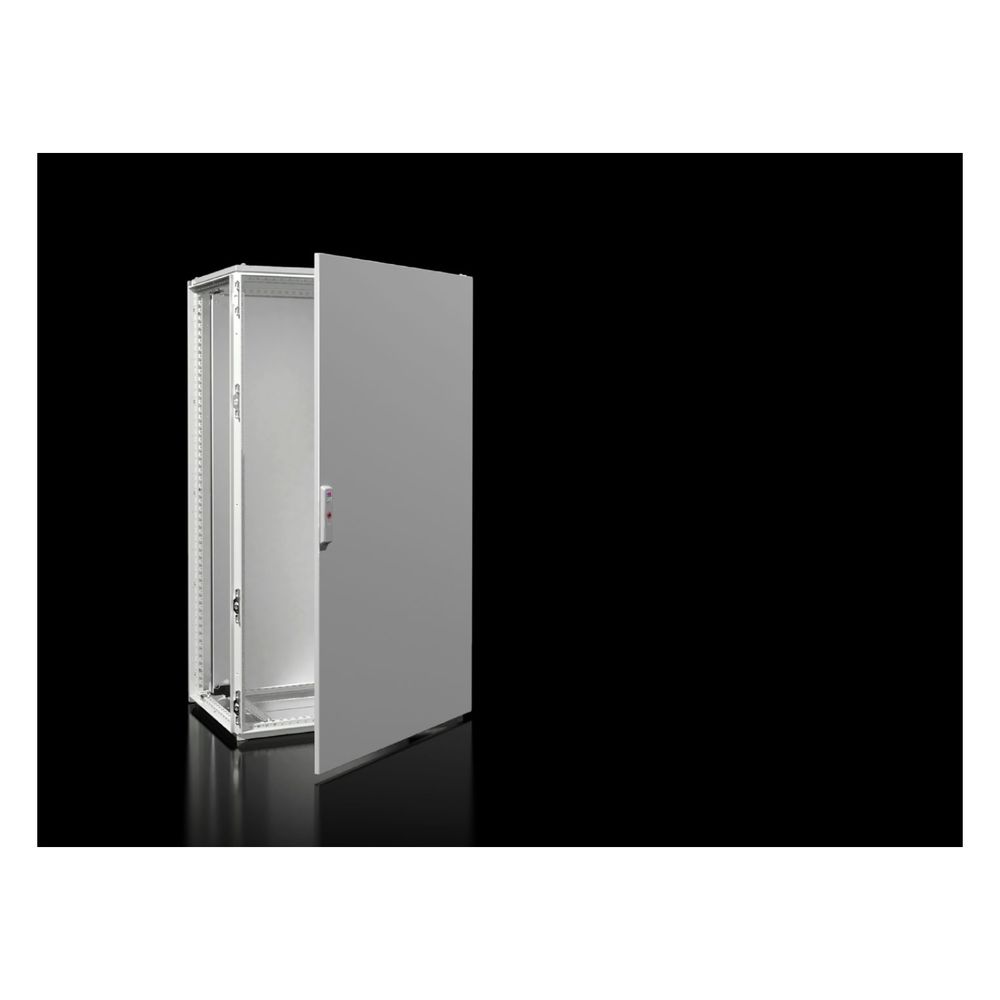

Rittal Anreih-Schranksystem VX 8845.000, 800x1400x500mm, Stahlblech, RAL 7035
Das Anreih-Schranksystem VX25 von Rittal bietet eine robuste und effiziente Plattform für den professionellen Schaltschrankbau. Mit einer Breite von 800 mm, einer Höhe von 1400 mm und einer Tiefe von 500 mm ist das aus pulverbeschichtetem Stahlblech gefertigte Gehäuse für anspruchsvolle industrielle Anwendungen konzipiert. Die symmetrische Profilrahmenkonstruktion ermöglicht eine hohe Raumeffizienz sowie eine durchgängige Anreihbarkeit in alle Richtungen.
Systemaufbau und Montage
Die Basis bildet ein stabiler Profilrahmen mit einem 25-mm-Maßraster, der eine flexible und schnelle Bestückung von zwei Montageebenen erlaubt. Die im Lieferumfang enthaltene Montageplatte ist tiefenverstellbar und erleichtert durch ein integriertes Montageraster die präzise Positionierung von Komponenten. Für eine hohe Betriebssicherheit sorgt die Schutzart IP55, während die widerstandsfähige Oberfläche aus einer nanokeramischen Beschichtung, Elektrophorese-Tauchgrundierung und einer äußeren Pulverbeschichtung in RAL 7035 einen zuverlässigen Korrosionsschutz sicherstellt.
Sicherheit und Stabilität
Das Gehäuse ist auf eine hohe mechanische Belastbarkeit ausgelegt und erreicht die Schlagfestigkeitsklasse IK10. Die Tür ist mit einer geschäumten PU-Schaum-Dichtung sowie einem vierfach verriegelnden Stangenverschluss ausgestattet, wobei der Türanschlag bei Bedarf wechselbar ist. Ein automatischer Potenzialausgleich zwischen den Flachteilen und dem Rahmen unterstützt die elektrische Sicherheit, während die durchdachte Konstruktion eine einfache Projektierung und Konfiguration ermöglicht.
Das System überzeugt durch seine hohe Flexibilität und Stabilität, die eine sichere Unterbringung von Komponenten in industriellen Umgebungen ermöglicht. Mit einer Belastbarkeit von bis zu 15.000 N und der Schutzart IP55 bietet das Gehäuse eine langlebige Lösung für vielfältige Anforderungen. Die Kombination aus tiefenverstellbarer Montageplatte und dem durchgängigen 25-mm-Raster sorgt für einen effizienten Innenausbau und eine optimale Raumnutzung.
Technische Daten
- Breite: 800 mm
- Höhe: 1400 mm
- Tiefe: 500 mm
- Schutzart: IP55
- Schlagfestigkeit: IK10
- Material: Stahlblech
- Farbe: RAL 7035
- Anzahl Türen: 1
- Belastbarkeit: 15.000 N
Lieferumfang
- 1x Schrankgerüst
- 1x Tür
- 1x Dachblech
- 1x Rückwand
- 1x Bodenbleche
- 1x Montageplatte
- 2x Montageschienen 18 x 39 mm
Technische Daten
| Hersteller | Rittal |
| Abmessung Montageplatte | 699 mm x 1.296 |
| Abmessungen allgemein | Breite: 800 mm Höhe: 1.400 mm Tiefe: 500 |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 1 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-8845000 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Jeder Schrank ist in Verbindung mit ausgewähltem Systemzubehör ein Spezialist für seine Aufgaben / Einfache Projektierung / Effiziente Konfiguration / Durchgängigkeit im Engineering (Digitaler Zwilling) / Einzigartige Symmetrie / Direkte Montagemöglichkeit von außen / Gesteigerte Raumeffizienz / Unendliche Anreihpotenziale / Wahlweise in Stahblech oder Edelstahl |
| Branchentext - Überschrift | Anreih-Systeme VX25 - die Systemplattform für nahezu alle Anwendungen |
| Breite | 800 |
| Breite Montageplatte | 699 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177813885 |
| Eckmodell | Nein |
| EMV-Ausführung | Nein |
| Farbe | grau |
| Filter Kabeleinführung | Flanschplatten/Bleche / Öffnung zur individuellen Bestückung |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Nein |
| Gewicht | 92,2 kg |
| Gewicht (pro VE) | 92.2 |
| Höhe | 1400 |
| Höhe Montageplatte | 1296 |
| Infotext Keyuser - nur intern | 07.05.2019:IK Zertifikat es weiterhin auch nicht bei den Schränke auf der Homepage hinterlegt werden soll. Dort möchten wir nur offizielle Dokumente wie beispielsweise vom TÜV oder Schiffsapprobationen hinterlegen. (CD+NK)PStrauch, 16.06.20:Pstrauch über TWelsch Oberfläche angepasst |
| Katalogseite in HB 36 | 118 |
| Komponente / Baugruppe | Schrankgerüst / Dach / Tür / Rückwand / Bodenbleche / Montageplatte |
| Koppelbar | Ja |
| Lieferumfang (Produktebene) | Schrankgerüst / Tür(en) / Türanschlag rechts, auf links wechselbar / Dachblech / Rückwand / Bodenbleche / Montageplatte / 2 Montageschienen 18 x 39 mm / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Nein |
| Material (Produktebene) | Schrankgerüst: Stahlblech, 1,5 mm / Dach: Stahlblech, 1,5 mm / Tür: Stahlblech, 2,0 mm / Rückwand: Stahlblech, 1,5 mm / Bodenbleche: Stahlblech, 1,5 mm / Montageplatte: Stahlblech, 3,0 |
| Material Komponenten | Stahlblech / Stahlblech / Stahlblech / Stahlblech / Stahlblech / Stahlblech |
| Material und Oberfläche | SchrankgerüstDachTürRückwandBodenblecheMontageplatte StahlblechStahlblechStahlblechStahlblechStahlblechStahlblech 1,51,521,51,53 tauchgrundierttauchgrundiert, außen pulverbeschichtet, Strukturlacktauchgrundiert, außen pulverbeschichtet, Strukturlacktauchgrundiert, außen pulverbeschichtet, Strukturlackverzinktverzinkt mm |
| Materialstärke Komponenten | 1.5 / 1.5 / 2 / 1.5 / 1.5 / 3 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Ja |
| Oberfläche | Schrankgerüst: tauchgrundiert Tür, Dach und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte und Bodenbleche: verzinkt |
| Oberfläche (Produktebene) | Schrankgerüst: tauchgrundiert / Tür, Dach und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack / Montageplatte und Bodenbleche: verzinkt |
| Oberfläche Komponenten | tauchgrundiert / tauchgrundiert, außen pulverbeschichtet, Strukturlack / tauchgrundiert, außen pulverbeschichtet, Strukturlack / tauchgrundiert, außen pulverbeschichtet, Strukturlack / verzinkt / verzinkt |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 264.57 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 264,57 kg CO2 eq (Cat B) |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK10 |
| Schrägdach | Nein |
| Schutzart (IP) | IP55 |
| Schutzart IP nach IEC 60529 | IP 55 |
| Schutzart NEMA | NEMA 1 / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 1 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 500 |
| Type Rating nach UL 508A | Type 1 / Type 12 |
| Verpackungseinheit | 1 |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | VX25 |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
