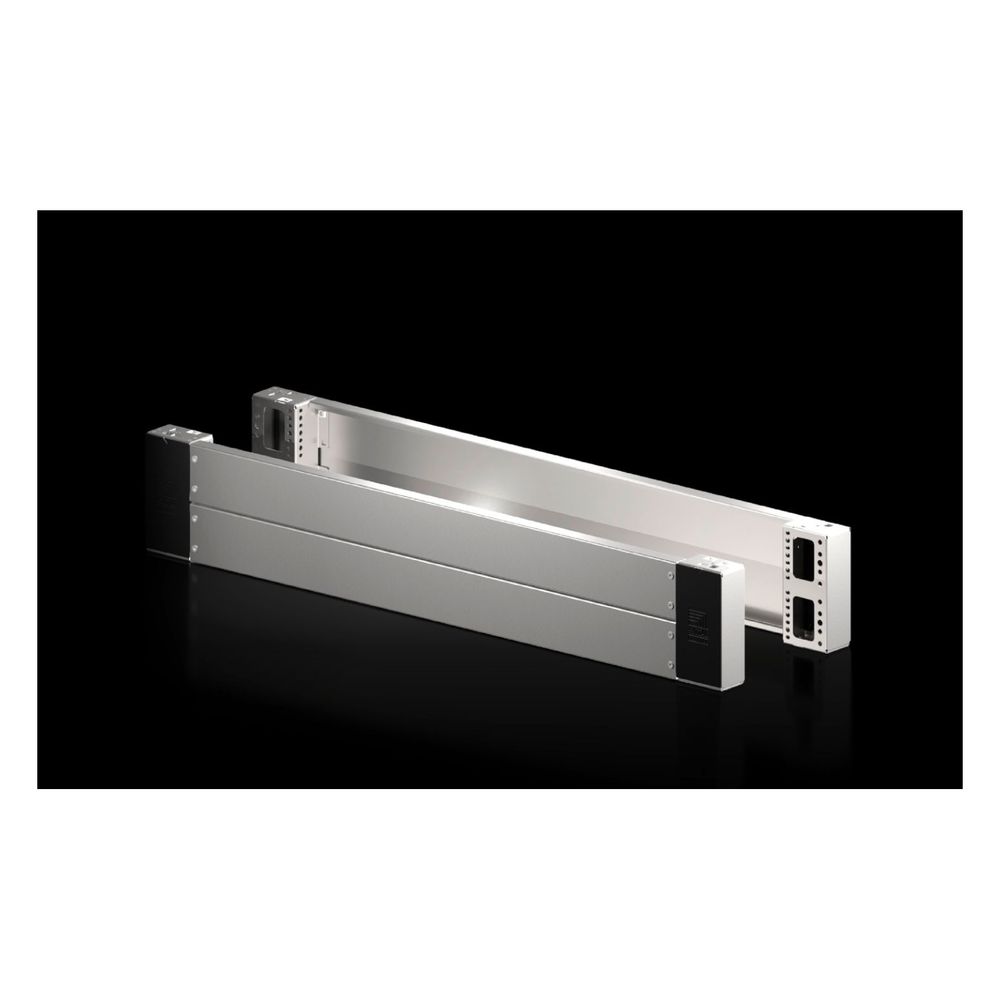

Rittal Sockel-Eckstück VX 8660063, 200mm, 1200mm, Edelstahl, Aluminium
Dieses hochbelastbare Sockel-Eckstück aus der zweiten Generation des Rittal Sockel-Systems dient als stabile Basis für Schaltschränke der Typen VX, VX SE, TS und PC. Die Konstruktion aus Edelstahl 1.4301 (AISI 304) mit Strichschliff (Korn 400) ermöglicht eine präzise Montage durch angeformte Selbstpositionierung und bietet Raum für eine geordnete Kabelrangierung.
Stabilität und Montage
Die Eckstücke verfügen über großzügige Öffnungen, die einen optimalen Zugang zu den Verschraubungsstellen gewährleisten. Die Eck- und Anreihabdeckungen aus Kunststoff schützen die Verbindungen und können bei Bedarf gegen Edelstahl-Varianten ausgetauscht werden. Zur Stabilisierung der Sockel untereinander sind seitliche Blenden als Abschluss der Sockel-Einheit vorgesehen. Bitte beachten Sie, dass Komponenten der ersten und zweiten Generation des Sockel-Systems nicht miteinander kombiniert werden können.
Die Kombination aus hochwertigem Edelstahl und durchdachter Funktionalität bietet eine solide Basis für industrielle Anwendungen. Mit einer Bauhöhe von 200 mm und einer passenden Breite von 1200 mm ist das System für anspruchsvolle Umgebungen ausgelegt und erfüllt die Anforderungen gemäß UL 508A für die Typen 1, 3R, 4, 4X und 12.
Technische Daten
- Höhe: 200 mm
- Breite: 1200 mm
- Material: Edelstahl 1.4301 (AISI 304)
- Oberfläche: Strichschliff, Korn 400
- Passend für Gehäusetyp: VX, VX SE, TS, PC
- Type Rating (UL 508A): Type 1, 3R, 4, 4X, 12
Lieferumfang
- 4x Sockel-Eckstück
- 4x Abdeckkappe
- 1x Sockel-Blende vorne/hinten (200 mm)
- 2x Sockel-Blende vorne/hinten (100 mm)
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Höhe: 200 |
| Artikelnummer | RITTAL-8660063 |
| Ausführung | Sockelvorder-/rückseite |
| Breite | 1200 |
| EAN-13 | 4028177038554 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Sockel |
| Farbe | Aluminium |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für Be-/Entlüftung | Nein |
| Geeignet für Gehäusebaubreite | 1200 |
| Geeignet für Kabelrangierung | Ja |
| Gewicht | 5,494 kg |
| Hinweis | Sockel-Blenden, seitlich sind zum Abschluss einer Sockel-Einheit notwendig und dienen zur zusätzlichen Stabilisierung der Sockel untereinander. Die im Lieferumfang enthaltenen Abdeckkappen können bei Bedarf gegen Abdeckkappen, Edelstahl für Sockel-System VX, Edelstahl ausgetauscht werden. Die Komponenten der 1. Generation des Sockel-Systems können nicht mit den Komponenten der 2. Generation des Sockel-Systems kombiniert werden |
| Hinweis allgemein | Sockel-Blenden, seitlich sind zum Abschluss einer Sockel-Einheit notwendig und dienen zur zusätzlichen Stabilisierung der Sockel untereinander. / Die im Lieferumfang enthaltenen Abdeckkappen können bei Bedarf gegen Abdeckkappen, Edelstahl für Sockel-System VX, Edelstahl ausgetauscht werden. / Die Komponenten der 1. Generation des Sockel-Systems können nicht mit den Komponenten der 2. Generation des Sockel-Systems kombiniert werden |
| Höhe | 200 |
| Lieferumfang (Produktebene) | Inkl. Befestigungsmaterial |
| Lieferumfang (Variantenebene) | 4 Sockel-Eckstücke / 4 Abdeckkappen / 1 Sockel-Blende vorne/hinten, 200 mm / 2 Sockel-Blenden vorne/hinten, 100 |
| Material (Produktebene) | Sockel-Eckstück: Edelstahl 1.4301 (AISI 304) / Sockel-Blende vorne/hinten: Edelstahl 1.4301 (AISI 304) / Abdeckkappen: ABS |
| Oberfläche | Strichschliff, Korn 400 |
| Oberfläche (Produktebene) | Strichschliff, Korn 400 |
| Passend für Breite | 1200 |
| Passend für Gehäusetyp | VX / VX SE / TS / PC |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: VX: = 1.200 mm Gehäusetyp: VX SE Gehäusetyp: TS Gehäusetyp: PC |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: VX VX SE TS PC Breite: = 1.200 |
| RAL-Nummer (ähnlich) | 9006 |
| Steuerattribut Frontend - Grundmaterial | Edelstahl 1.4301 (AISI 304) |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 4 / Type 4X / Type 12 |
| Verpackungseinheit | 2 |
| Werkstoff | rostfreier Stahl |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | 2. Generation |
| WEEE-Nr. | 11161726 |
