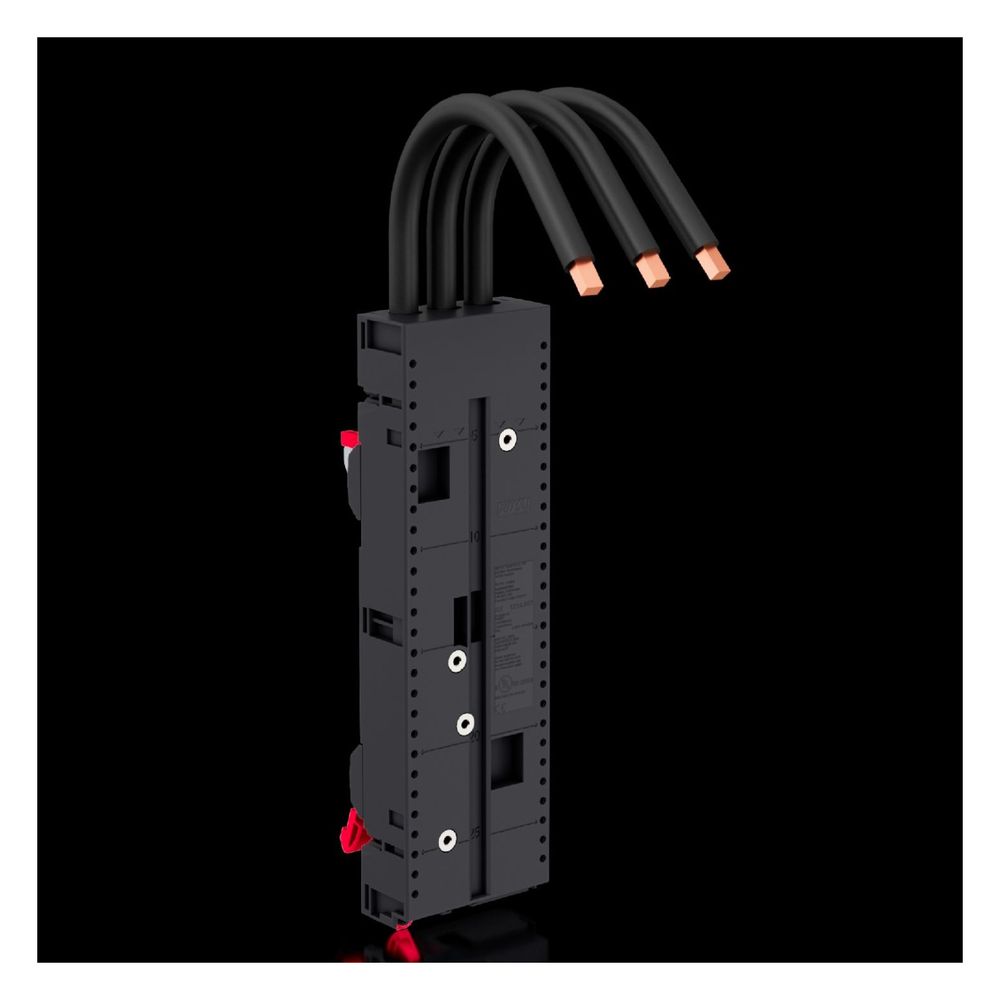

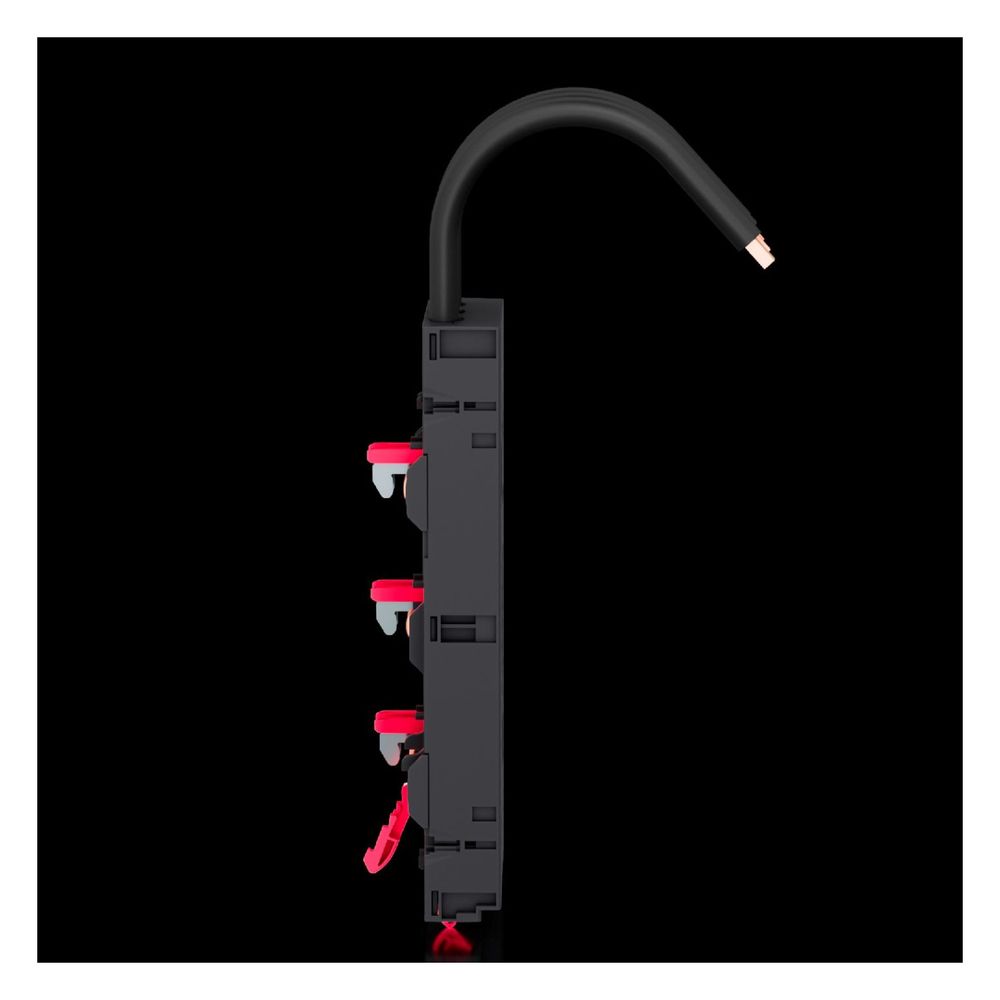

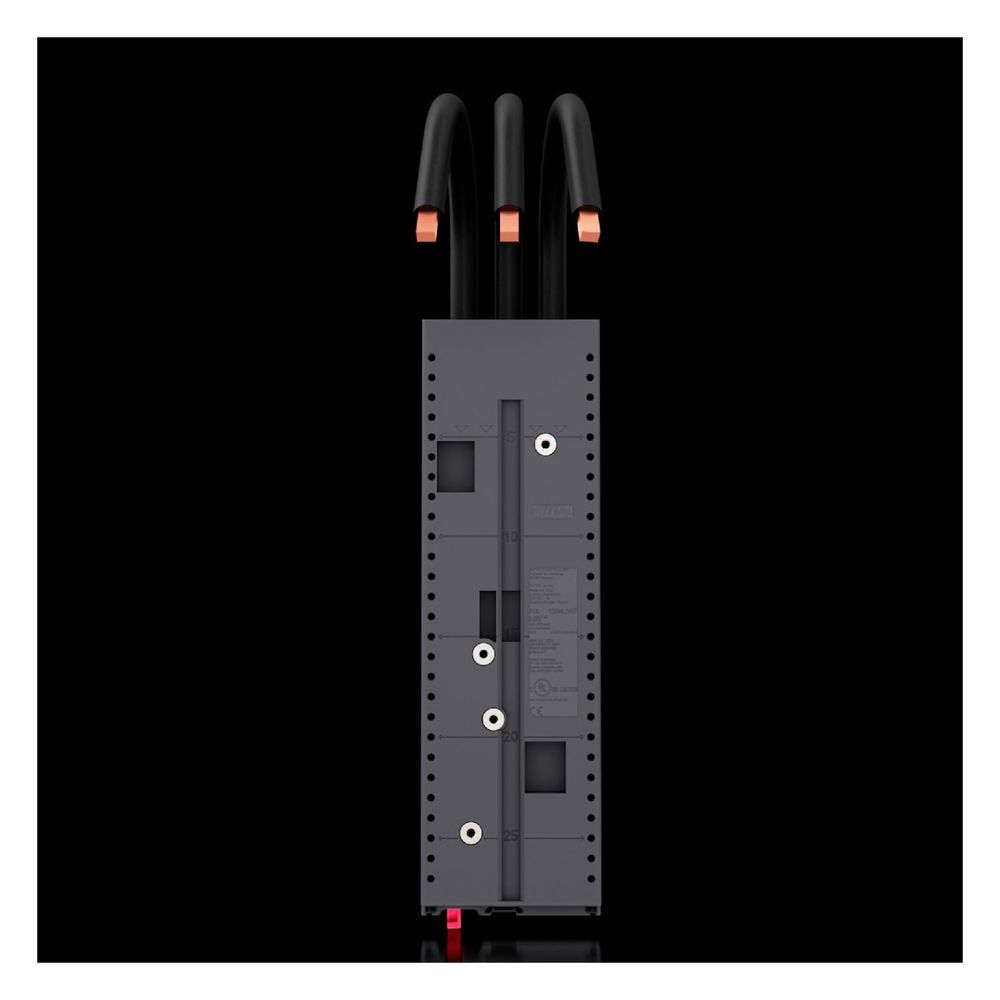

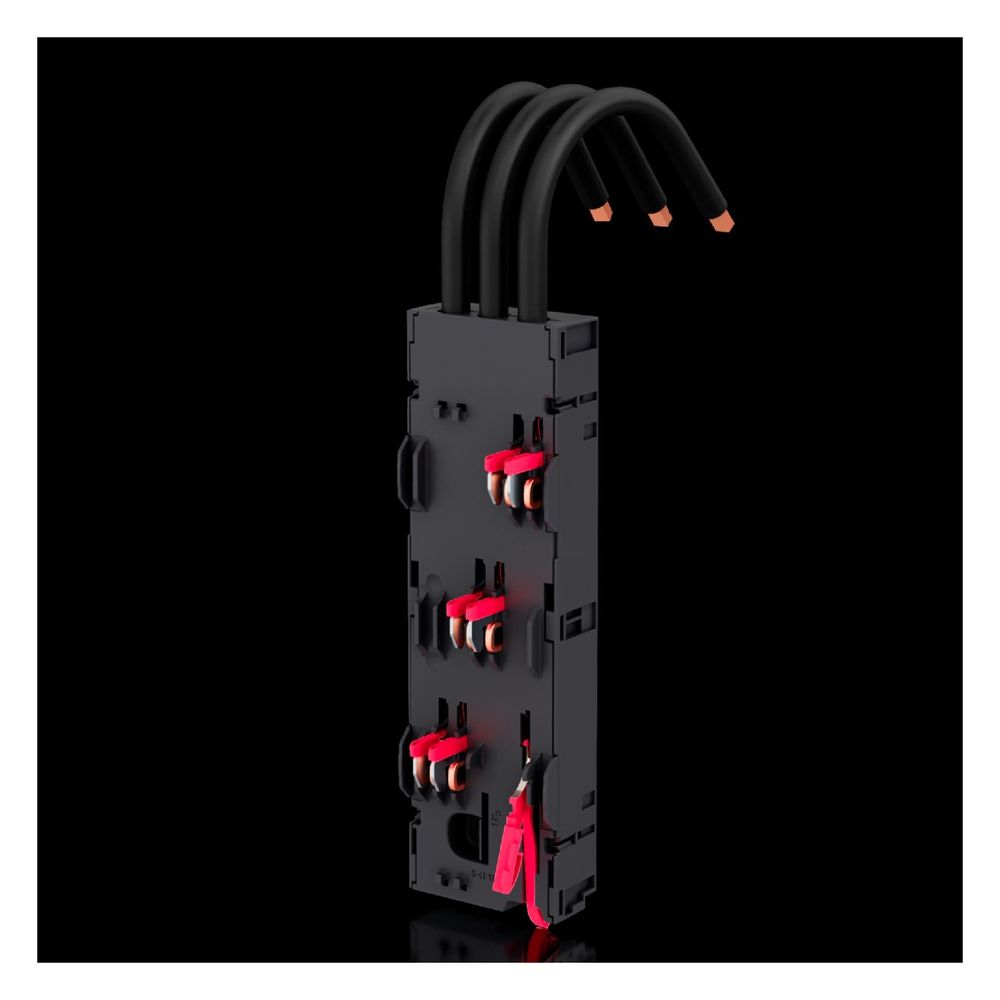

Rittal Geräteadapter RiLineX 9360790, 100 A, 3-polig, 72x239,4x36,6mm, Polyamid, RAL 9005/RAL 35745
Der Rittal Geräteadapter aus der RiLineX-Serie ermöglicht die Montage von Schutz- und Schaltgeräten auf 60 mm Sammelschienensystemen. Mit einem Bemessungsbetriebsstrom von 100 A und einer 3-poligen Ausführung ist das System für industrielle Anwendungen in der Energieverteilung ausgelegt. Die vorkonfektionierten Anschlussleitungen mit einem Querschnitt von 35 mm² (AWG 2) unterstützen eine effiziente Installation.
Montage und Kompatibilität
Der Adapter ist für den Einsatz auf Sammelschienen mit einer Breite von 15 mm bis 30 mm sowie einer Dicke von 5 mm bis 10 mm konzipiert. Die Gerätemontage erfolgt über vorinstallierte Gewindebuchsen, die für verschiedene Schaltgeräte optimiert sind. Durch die Steckverriegelung der Gerätetragschienen und die Aufrastmontage lässt sich das System flexibel anpassen. Der Leitungsabgang ist nach unten gerichtet.
Sicherheit und technische Standards
Das Gehäuse besteht aus Polyamid (PA 6) und erfüllt die Anforderungen gemäß IEC 61 439-1/-2 sowie UL 508. Mit einer Bemessungsisolationsspannung von 1000 V und einer Bemessungsstoßspannung von 8 kV bietet der Adapter eine hohe Betriebssicherheit. Das System ist für einen Temperaturbereich von -5 °C bis 55 °C ausgelegt und erreicht die Schutzart IP 2XB.
Der Geräteadapter überzeugt durch seine Flexibilität bei der Integration von Schaltgeräten auf 60 mm Sammelschienensystemen. Dank der Bemessungsstromfestigkeit von 100 A und der kompakten Bauweise mit einer Breite von 72 mm eignet sich das Bauteil für platzsparende Schaltschrankkonfigurationen. Die robuste Materialwahl und die normgerechte Auslegung sorgen für eine zuverlässige Stromverteilung.
Technische Daten
- Bemessungsstrom: 100 A
- Polzahl: 3-polig
- Schienenmittenabstand: 60 mm
- Anschlussquerschnitt: 35 mm²
- Bemessungsspannung: 690 V
- Breite: 72 mm
- Höhe: 239,4 mm
- Tiefe: 36,6 mm
- Material: Polyamid (PA 6)
- Schutzart: IP 2XB
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 72 mm Höhe: 239,4 mm Tiefe: 36,6 |
| Anschlussleitungen (Querschnitt) | AWG 2 |
| Artikelnummer | RITTAL-9360790 |
| Ausführung | mit Anschlussleitung |
| Ausführung (Variantenebene) | mit Anschlussleitung |
| Bemessungsbetriebsstrom (max) | 100 |
| Bemessungsisolationsspannung Ui | 1000 |
| Bemessungsspannung | 690 / 600 / 600 |
| Bemessungsstoßspannung | 8 |
| Bemessungsstrom In | 100 |
| Bemessungsstrom Rundleiter | 100 |
| Bemessungsstrom Rundleiter (UL) | 100 |
| Betriebs-Luftfeuchtigkeit max | 90 |
| Betriebs-Luftfeuchtigkeit min | 10 |
| Betriebstemperatur max | 55 |
| Betriebstemperatur min | -5 |
| Betriebstemperaturbereich | -5 °C...55 |
| Brandlast | 4.748 |
| Breite | 72 |
| Breite des Adapters | 72 |
| Color (Product level) | RAL 9005 / RAL 35745 |
| EAN-13 | 4028177996946 |
| Elektrische Werte UL (SCCR) | 600 V / 7,5 kA SCCR unprotected AC UL / 100 kA - 600 V, Fuse Class J max. 200 A, JDDZ/7 / 65 kA - 480 V, Circuit Breaker max. 70 A, DIVQ/7 / 50 kA - 480 V, Combination Motor Controller max. 100 A, NKJH/7 / 30 kA - 600 V, Combination Motor Controller max. 75 A, NKJH/7 |
| Farbe | RAL 9005 RAL 35745 |
| Frequenz der Grundschwingung | 50...60 |
| Frequenz der Grundschwingung max | 60 |
| Frequenz der Grundschwingung min | 50 |
| Für Sammelschienen mm | 15 x 5/10 / 20 x 5/10 / 30 x 5/10 |
| Für Sammelschienen mm/Bemessungsstoßstromfestigkeit Ipk | 15 x 5/10 mm 20 x 5/10 mm 30 x 5/10 |
| Für Sammelschienen-System | RiLineX / RiLine60 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Gewicht | 0,88 kg |
| Höhe | 239.4 |
| Lagertemperatur max | 75 |
| Lagertemperatur min | -25 |
| Lagertemperaturbereich | -25 °C...75 |
| Leitungsabgang | unten |
| Luftfeuchtigkeit (nicht kondensierend) | 10...90 |
| Material (Produktebene) | Polyamid (PA 6) / Brandverhalten gemäß UL 94 |
| Max Stromschienendicke | 10 |
| Min Stromschienendicke | 5 |
| Nennstrom (max) | 100 |
| Normen | IEC 61 439-1/-2 / UL 508 |
| PCF-Wert - Carbon footprint value | 4.34 |
| Pol-Anzahl | 3-polig |
| Polzahl/Schienenmittenabstand | 3-polig |
| Product Carbon Footprint - PCF | 4,34 |
| Querschnitt Anschlussleitungen | 35 |
| Schienenabstand | 60 |
| Schienenbreite | 30 |
| Schutzart IP nach IEC 60529 | IP 2XB |
| Temperaturbereich | Betriebstemperatur min: -5 °C...Betriebstemperatur max: 55 °C Lagertemperatur min: -25 °C Lagertemperatur max: 75 |
| Tiefe | 36.6 |
| Tragschienenbestückung | 1 Tragschiene |
| Verlustleistung (fix) | 12 |
| Verpackungseinheit | 1 |
| Verschmutzungsgrad | 3 |
| Vorteile | Zur Montage von Betriebsmittel zur Hutschienen-Montage, z. B. Motorstarter / Vorkonfektionierte Anschlussleitung / Einfache Steckverriegelung der Gerätetragschienen / Optionaler Geräteverschiebeschutz / Aufrastmontage und einfache Einstellung auf Sammelschienenstärke 5/10 mm / Einfache Montage / Reduzierung der Artikelvielfalt durch abgestimmtes Zubehör |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Geräteadapter, Geräteträger |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | UL |
| WEEE-Nr. | 11161726 |
