Beschreibung

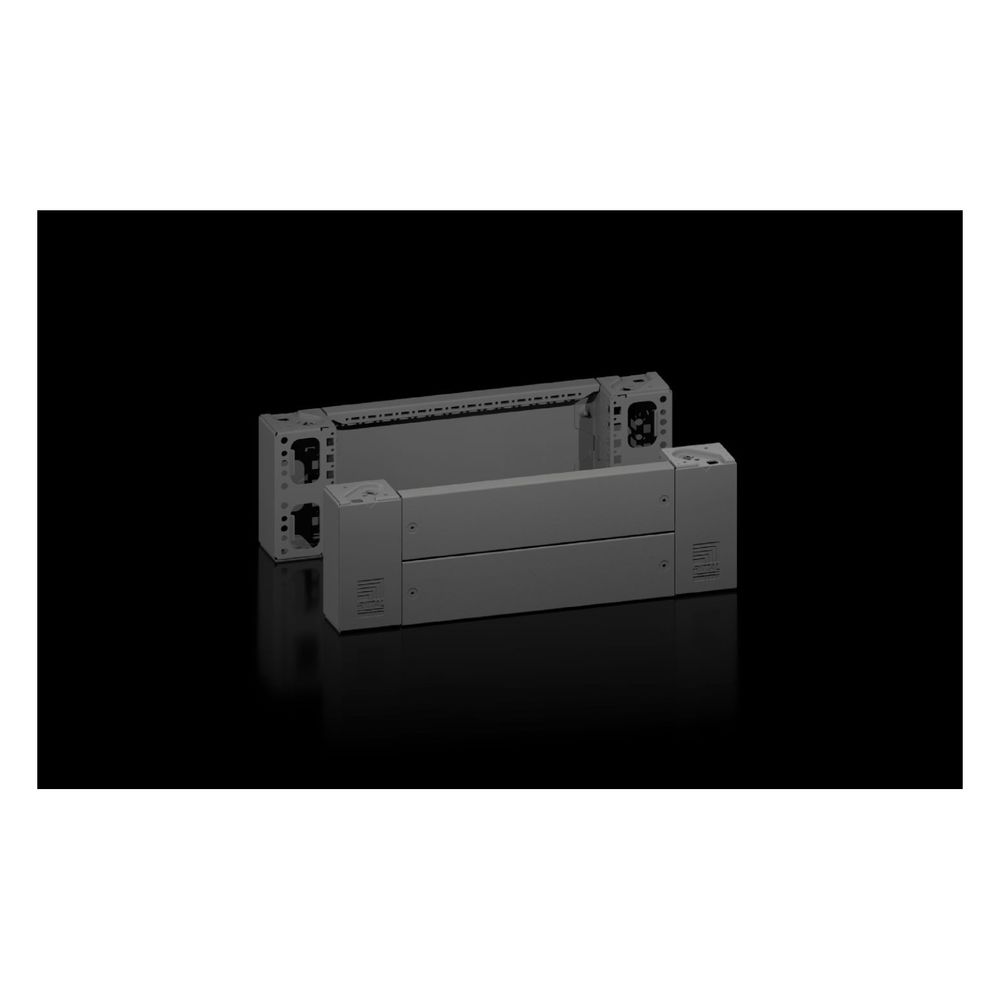

Rittal Sockel-Eckstück VX 8660.022, H:200mm B:600mm, Stahl, Schwarz, 2 Stück
Das Rittal VX Sockel-Eckstück mit Blenden für die Vorder- und Rückseite bildet eine stabile Basis für Schaltschränke mit einer Breite von 600 mm. Mit einer Höhe von 200 mm ermöglicht das System eine flexible Kabelführung sowie eine effiziente Be- und Entlüftung. Die robuste Konstruktion aus Stahlblech sorgt für eine hohe Stabilität und einen bündigen Abschluss zwischen den Anreihstellen.
Stabilität und Montage
Die Sockel-Eckstücke verfügen über eine angeformte Selbstpositionierung zur präzisen Ausrichtung am Schaltschrank. Große Öffnungen in den Eckstücken gewährleisten einen optimalen Zugang zu den Verschraubungsstellen, wobei die Bereiche durch Kunststoffabdeckungen bündig verschlossen werden. Dies ermöglicht vielfältige Möglichkeiten für den Innenausbau mit Systemzubehör.
Technische Daten
- Höhe: 200 mm
- Passend für Breite: 600 mm
- Material: Stahlblech
- Farbe: RAL 9005 (schwarz)
- Type Rating nach UL 508A: Type 1, Type 12
- Gewicht (pro VE): 7.27 kg
Durch die Kombination aus hochwertigem Stahlblech und einer durchdachten Konstruktion unterstützt dieses Sockelsystem die sichere Aufstellung von Schaltschränken der Serien VX, VX IT, VX SE, TX CableNet, TS, TS IT, TP, PC, IW und CX. Die 200 mm hohe Ausführung schafft den notwendigen Raum für eine geordnete Kabelführung und trägt zur strukturierten Basis des Gesamtsystems bei.
Lieferumfang
- 4x Sockel-Eckstücke, 200 mm hoch
- 4x Eckabdeckungen
- 1x Sockel-Blende vorne/hinten, 200 mm hoch
- 2x Sockel-Blenden vorne/hinten, 100 mm hoch
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Höhe: 200 |
| Artikelnummer | RITTAL-8660022 |
| Ausführung | Sockelvorder-/rückseite |
| Breite | 600 |
| Brillenflansch | Stahl |
| Color (Product level) | RAL 9005 |
| EAN-13 | 4028177978133 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Sockel |
| Farbe | schwarz |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für Be-/Entlüftung | Ja |
| Geeignet für Gehäusebaubreite | 600 |
| Geeignet für Kabelrangierung | Ja |
| Gewicht | 3,637 kg |
| Gewicht (pro VE) | 7.27 |
| Hinweis | Sockel-Blenden, seitlich dienen zum Abschluss einer Sockel-Einheit oder zur zusätzlichen Stabilisierung der Sockel untereinander oder zum Innenausbau der Sockel |
| Hinweis allgemein | Sockel-Blenden, seitlich dienen zum Abschluss einer Sockel-Einheit oder zur zusätzlichen Stabilisierung der Sockel untereinander oder zum Innenausbau der Sockel |
| Höhe | 200 |
| Infotext Keyuser - nur intern | 2022: optimierter VX Sockel, II |
| Lieferumfang (Produktebene) | 4 Eckabdeckungen / Inkl. Befestigungsmaterial |
| Lieferumfang (Variantenebene) | 4 Sockel-Eckstücke, 200 mm hoch / 1 Sockel-Blende vorne/hinten, 200 mm / 2 Sockel-Blenden vorne/hinten, 100 |
| Material (Produktebene) | Sockel-Eckstück: Stahlblech / Sockel-Blende vorne/hinten: Stahlblech / Eck- und Anreihabdeckung: Kunststoff |
| Passend für Breite | 600 |
| Passend für Gehäusetyp | VX / VX IT / VX SE / TX CableNet / TS / TS IT / TP / PC / IW / CX |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: VX: = 600 mm Gehäusetyp: VX IT Gehäusetyp: VX SE Gehäusetyp: TX CableNet Gehäusetyp: TS Gehäusetyp: TS IT Gehäusetyp: TP Gehäusetyp: PC Gehäusetyp: IW Gehäusetyp: CX |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: VX VX IT VX SE TX CableNet TS TS IT TP PC IW CX Breite: = 600 |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 26.32 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 26,32 kg CO2 eq (Cat B) |
| Steuerattribut Frontend - Grundmaterial | Stahl |
| Type Rating nach UL 508A | Type 1 / Type 12 |
| Verpackungseinheit | 2 |
| Vorteile | Zuverlässig - sehr hohe Stabilität des Sockels / Flexibel - zahlreiche Innenausbaumöglichkeiten mit dem VX Zubehör / Einfach - bündiger Abschluss zwischen den Anreihstellen |
| Werkstoff | Stahl |
| WEEE-Nr. | 11161726 |
