Beschreibung

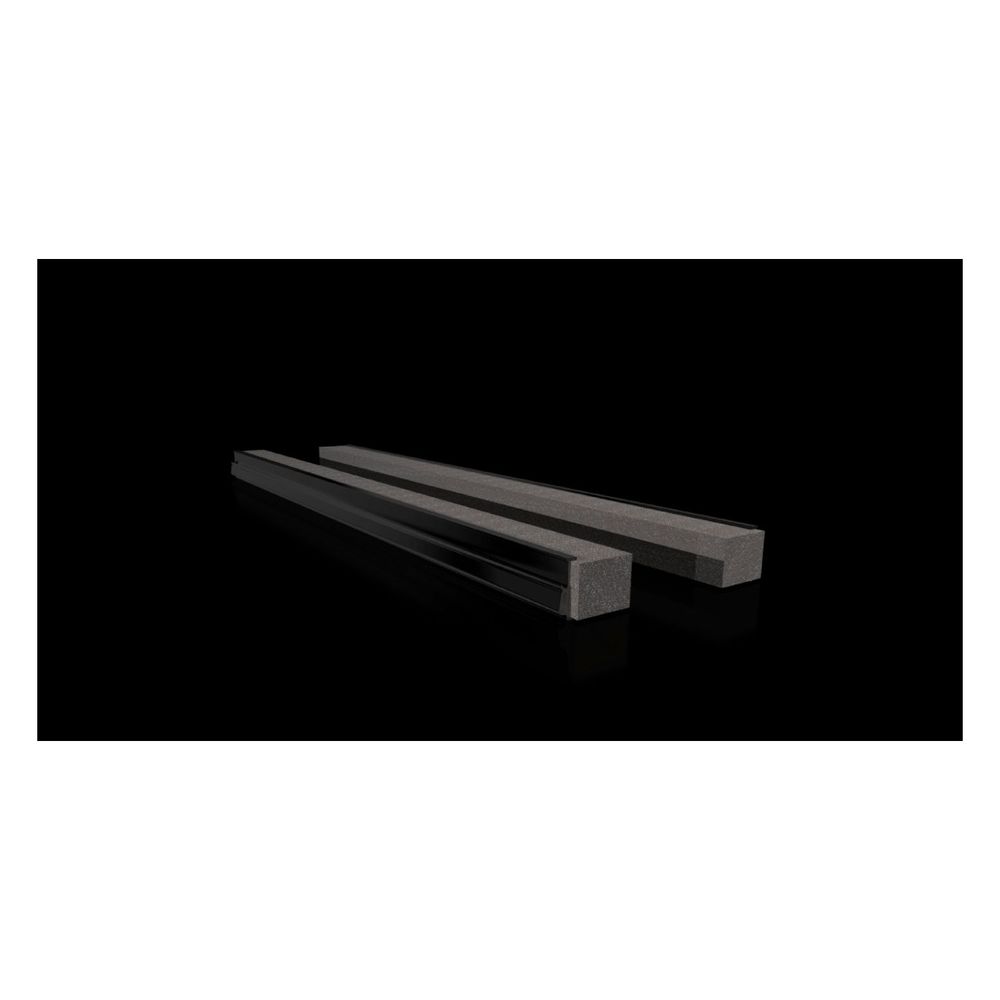

Rittal Kabeleinführungsprofil VX 8618.802, 1000mm, Kunststoff
Dieses Profil zur Kabeleinführung ermöglicht eine effiziente Leitungsführung in Schaltschränken der Serien VX, VX SE sowie Standpulten vom Typ CX. Die Komponente wird direkt an den Bodenblechen aufgesteckt und sorgt für eine hohe Abdichtung der eingeführten Kabel. Durch die mittige Anordnung wird eine optimale Anpassung zwischen der Kabeleinführung und der Montageplatte erreicht, was insbesondere bei vorgezogenen Einbaustellungen die Kabelführung ohne große Biegeradien unterstützt.
Montage und Materialeigenschaften
Die aus schwer entflammbarem und selbstverlöschendem Hart-PVC gefertigten Profile sind für eine Temperaturbeständigkeit bis +60 °C ausgelegt. Die integrierte Dichtung aus PU-Schaum unterstützt bei sachgerechter Montage die Schutzart IP55. Für die Installation an Bodenblechen sind die Profile einfach aufzustecken, wobei je Kabeleinführungsstelle zwei Stück benötigt werden. Bei Schrankbreiten ab 1000 mm ist die Bodengruppe in zwei Bereiche unterteilt, wodurch zwei Kabeleinführungsstellen links und rechts realisiert werden können.
Die Konstruktion mit einem Querschnitt von 30 x 25 mm bietet eine vollflächige Auflage. In Kombination mit einer Kabelabfangschiene lässt sich die Leitungsführung innerhalb des Gehäuses präzise optimieren. Die einfache Montage und die Abdichtung machen dieses Zubehör zu einer Lösung für eine saubere Kabeleinführung.
Technische Daten
- Breite: 1000 mm
- Werkstoff: Kunststoff (Hart-PVC)
- Dichtungsmaterial: PU-Schaum
- Querschnitt: 30 x 25 mm
- Schutzart: IP55
- Temperaturbeständigkeit: bis +60 °C
- Passend für Gehäusetyp: VX, VX SE, Standpult CX
Lieferumfang
- 4x Aufsteckprofile
Technische Daten
| Hersteller | Rittal |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-8618802 |
| Ausführung | sonstige |
| Breite | 1000 |
| Brillenflansch | Kunststoff |
| EAN-13 | 4028177922761 |
| Einsatzgebiete (Produktebene) | Zum Aufstecken an Bodenbleche |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Schienen |
| Gewicht | 0,07 kg |
| Gewicht (pro VE) | 0.36 |
| Gewindeart | PG |
| Hinweis | Je Kabeleinführungsstelle werden zwei Stück benötigt Ab Schrankbreite 1000 mm ist die Bodengruppe in der Breite in zwei Bereiche unterteilt. Es können zwei Kabeleinführungsstellen (links/rechts) eingesetzt werden |
| Hinweis allgemein | Je Kabeleinführungsstelle werden zwei Stück benötigt / Ab Schrankbreite 1000 mm ist die Bodengruppe in der Breite in zwei Bereiche unterteilt. Es können zwei Kabeleinführungsstellen (links/rechts) eingesetzt werden |
| Infotext Keyuser - nur intern | 8618804 entfällt aus Broschüre! strauch 26.02.2018. 31.10.2019 Artikelbeschreibung Textanpassung N.Keil ausgeführt. PStrauch, 02.06.2020:P.Zusatz geändert (TP raus) PStrauch über TWelsch, 24.02.2021 Materialänderung Info von NK, Kunststoff analog zu 8800755 |
| Katalogseite in HB 36 | 1045 |
| Lieferumfang (Produktebene) | Aufsteckprofile, inkl. elastische Klemmprofile |
| Material (Produktebene) | Hart-PVC / Schwer entflammbar, selbstverlöschend / Temperaturbeständig bis +60 °C / Dichtung: PU-Schaum / Querschnitt: 30 x 25 |
| Oberflächenschutz | unbehandelt |
| Passend für Breite | 1000 |
| Passend für Gehäusetyp | VX / VX SE / Standpult CX |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: VX: = 1.000 mm Gehäusetyp: VX SE Gehäusetyp: Standpult CX |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: VX VX SE Standpult CX Breite: = 1.000 |
| REACH - Deklarationspflichtig | Nein |
| Verpackungseinheit | 4 |
| Vorprägungen | Nein |
| Vorteile | Einfache Montage / Vollflächige Auflage / Hohe Abdichtung der im Schrank eingeführten Kabel |
| Werkstoff | Kunststoff |
| WEEE-Nr. | 11161726 |
