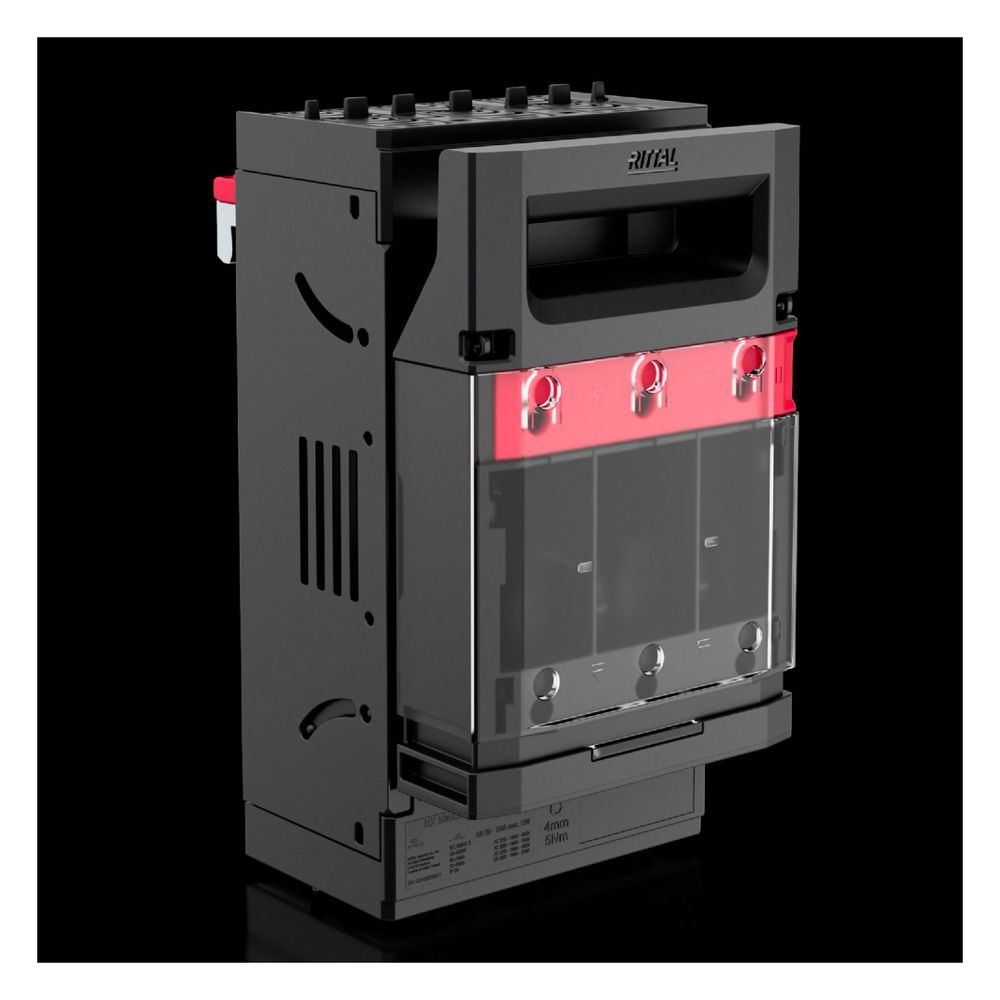

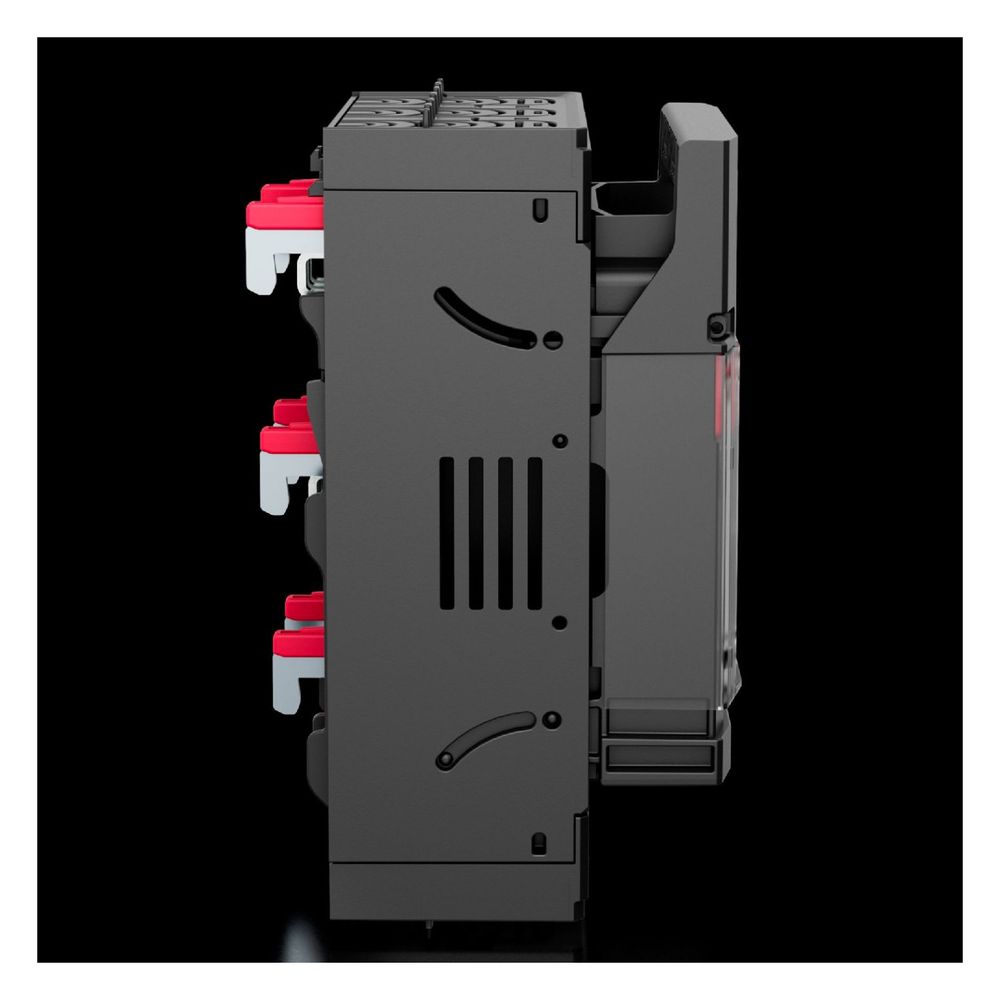

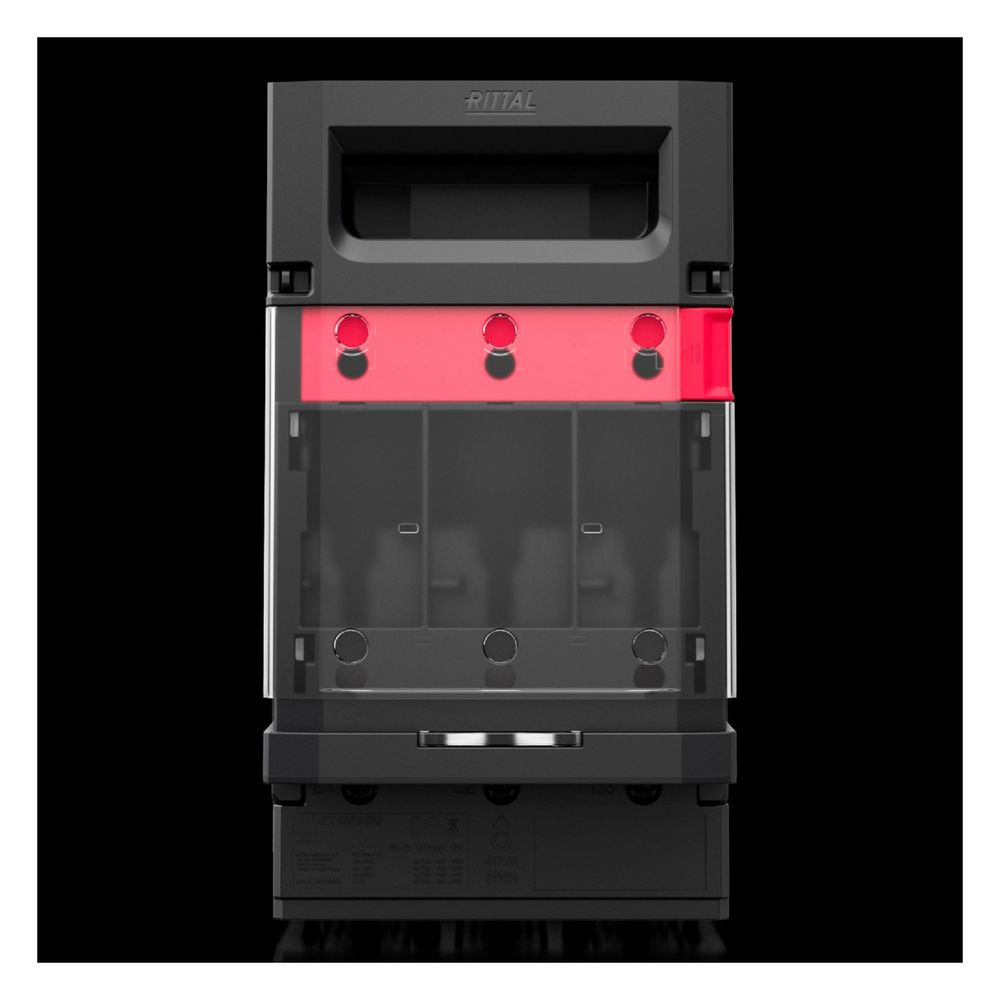

Rittal NH-Sicherungslasttrenner RiLineX 9362000, 160A 3-polig, 106x194,2x104,5mm, Polyamid, RAL 9005/RAL 35745
Der NH-Sicherungslasttrenner der Größe 00 aus der RiLineX-Serie ermöglicht eine effiziente Stromverteilung auf 60 mm Sammelschienensystemen. Das 3-polige Gerät ist für einen Bemessungsstrom von bis zu 160 A bei einer Betriebsspannung von 690 V AC ausgelegt. Dank flexibler Montageoptionen und des werkzeuglosen Umbaus des Leitungsabgangs eignet sich die Komponente für industrielle Schaltanlagen.
Funktionalität und Montage

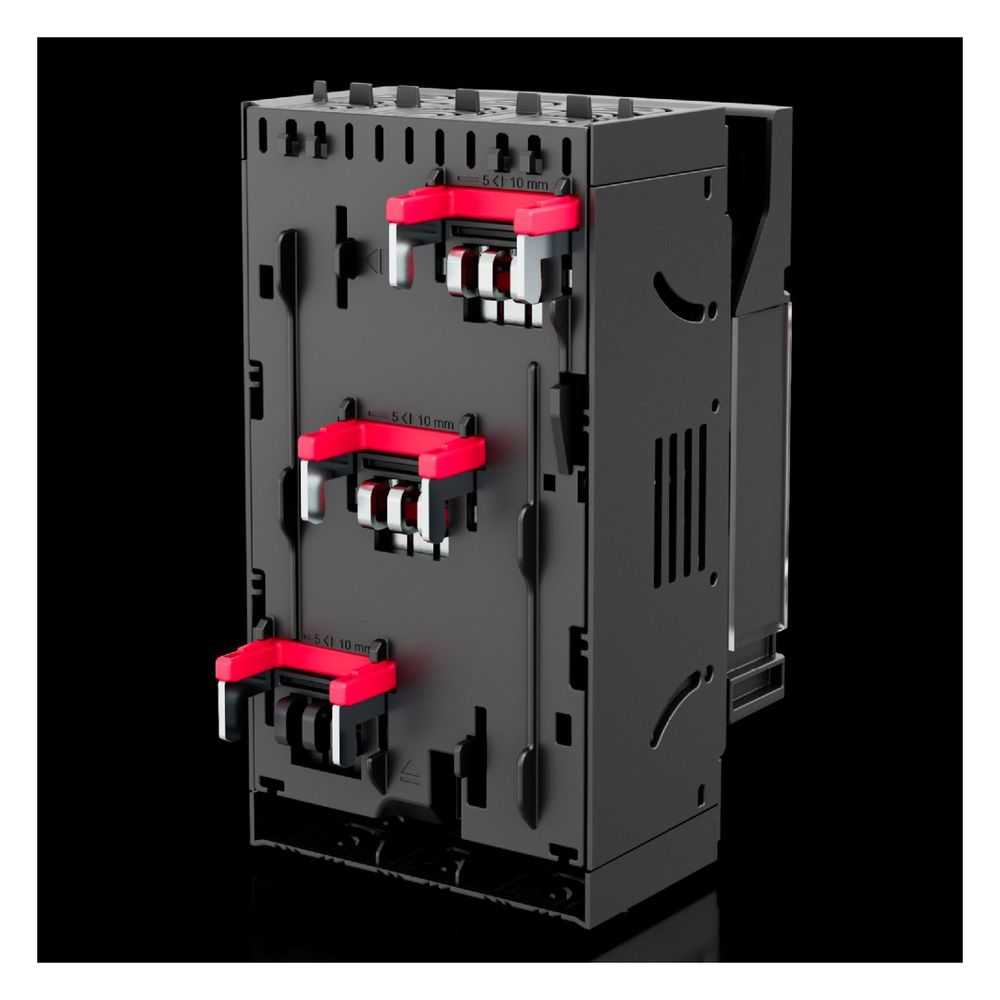

Die Montage erfolgt direkt auf Sammelschienensystemen mit einer Breite von 15, 20 oder 30 mm und einer Dicke von 5 oder 10 mm. Der Lasttrenner bietet eine hohe Anwenderfreundlichkeit durch einen abschließbaren und plombierbaren Deckel, der zudem eine Parkposition für Wartungsarbeiten besitzt. Eine sichere Spannungsprüfung ist jederzeit über separate Öffnungen im Deckel möglich. Die elektrische Verbindung erfolgt über einen M8-Schraubanschluss, wobei der Leitungsabgang je nach Bedarf oben oder unten konfiguriert werden kann.
Sicherheit und Material
Das Gehäuse besteht aus widerstandsfähigem Polyamid und erfüllt die Anforderungen der Schutzart IP 2XB. Mit einer Überspannungskategorie von 4 und einem Verschmutzungsgrad von 3 ist das System für den Einsatz in professionellen Umgebungen konzipiert. Die Kontaktbahnen aus versilbertem Elektrolytkupfer gewährleisten eine optimale Leitfähigkeit bei einer maximalen Verlustleistung von 19 W.
Der NH-Sicherungslasttrenner überzeugt durch seine Flexibilität bei der Installation auf 60 mm Sammelschienensystemen und die einfache Handhabung im Servicefall. Mit einer Bemessungsbetriebsspannung von 690 V AC und einem Nennstrom von 160 A bietet das 3-polige Gerät eine leistungsstarke Lösung für die Absicherung von Stromkreisen. Die Kombination aus robuster Bauweise, werkzeugloser Anpassung und integrierten Sicherheitsfunktionen wie der Spannungsprüfung macht dieses Bauteil zu einer zuverlässigen Wahl für moderne Schaltanlagen.
Technische Daten
- NH-Baugröße: 00
- Nennstrom (max.): 160 A
- Bemessungsbetriebsspannung: 690 V AC
- Pol-Anzahl: 3-polig
- Anschlussart: Schraube M8
- Schutzart: IP 2XB
- Breite: 106 mm
- Höhe: 194,2 mm
- Tiefe: 104,5 mm
- Verlustleistung (max.): 19 W
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 106 mm Höhe: 194,2 mm Tiefe: 104,5 |
| Anschlussart, elektrisch | Schraube M8 |
| Approbation IEC | Ja |
| Artikelnummer | RITTAL-9362000 |
| Ausführung | Für 60 mm Sammelschienensysteme |
| Ausführung (Variantenebene) | Für 60 mm Sammelschienensysteme |
| Bemessungsbetriebsspannung | 690 V AC |
| Betriebstemperatur max | 35 |
| Betriebstemperatur min | -5 |
| Betriebstemperaturbereich | -5 °C...35 |
| Brandlast | 14.2 |
| Breite | 106 |
| Color (Product level) | RAL 9005 / RAL 35745 |
| EAN-13 | 4069196001495 |
| Farbe | RAL 9005 RAL 35745 |
| Für Montageplattenaufbau | Nein |
| Für Sammelschienen mm | 15 x 5/10 / 20 x 5/10 / 30 x 5/10 |
| Für Sammelschienen mm/Bemessungsstoßstromfestigkeit Ipk | 15 x 5/10 mm 20 x 5/10 mm 30 x 5/10 |
| Für Sammelschienen-System | RiLine60 / RiLineX |
| Für Schienensysteme mit Mittenabstand | 60 |
| Gebrauchskategorie | AC-23B (400 V/100 A) / AC-22B (500 V/100 A) / AC-21B (690 V/100 A) / DC-22B (250 V/100 A) |
| Gewicht | 1,023 kg |
| Höhe | 194.2 |
| Lagertemperatur max | 70 |
| Lagertemperatur min | -25 |
| Lagertemperaturbereich | -25 °C...70 |
| Leitungsabgang | oben/unten |
| Material (Produktebene) | Polyamid (PA 6) / Brandverhalten gemäß UL 94 / Kontaktbahnen: Elektrolytkupfer, versilbert |
| Max Bemessungsbetriebsspannung Ue bei AC | 690 |
| Nennstrom (max) | 160 |
| NH-Baugröße | 00 |
| PCF-Wert - Carbon footprint value | 6.85 |
| Pol-Anzahl | 3-polig |
| Polzahl | 3 |
| Product Carbon Footprint - PCF | 6,85 |
| Prüfgrundlage | IEC/DIN EN 60 947-3 / DIN EN 60 269-2 (Sicherungseinsätze) |
| Schutzart IP nach IEC 60529 | IP 2XB |
| Sicherungseinsätze | NH 00 / NH 000 |
| Steuerattribut Frontend - Grundmaterial | PA (Polyamid) |
| Temperaturbereich | Betriebstemperatur min: -5 °C...Betriebstemperatur max: 35 °C Lagertemperatur min: -25 °C Lagertemperatur max: 70 |
| Tiefe | 104.5 |
| Verlustleistung (max) | 19 |
| Verlustleistung je Schmelzeinsatz (max) | 12 |
| Verpackungseinheit | 1 |
| Verschmutzungsgrad | 3 |
| Vorteile | Deckel: abschließbar und plombierbar / Spannungsprüfung durch separate Öffnung / Aufrastmontage bis 250 A und einfache Einstellung auf Sammelschienenstärke 5/10 mm / Werkzeugloser Umbau des Leitungsabgangs / Parkposition für vereinfachte Wartungsarbeiten / Alle Varianten auch mit elektronischer Sicherungsüberwachung |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | NH-Sicherungslasttrenner |
| Überspannungskategorie | 4 |
| WEEE-Nr. | 11161726 |
