Beschreibung

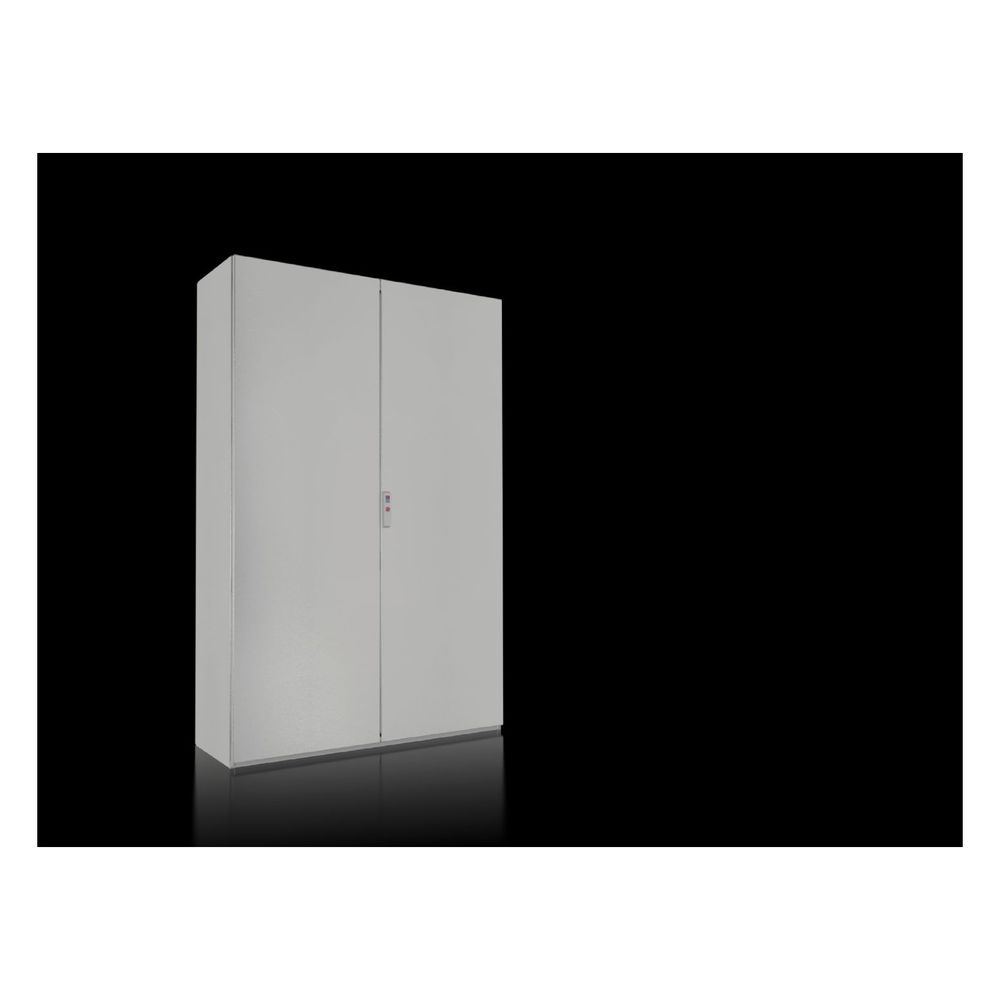

Rittal System-Einzelschrank VX SE 5841600, 1200x1800x400mm, Stahlblech, RAL 7035
Der Rittal System-Einzelschrank VX SE bietet eine robuste Lösung für die Einzelaufstellung in industriellen Umgebungen. Gefertigt aus hochwertigem Stahlblech, zeichnet sich das Gehäuse durch eine hohe Stabilität und Verwindungssteifigkeit aus, die durch den aus einem Stück gefertigten Korpus mit anprofilierten Seitenwänden und Dach erreicht wird.
Konstruktion und Systemausbau
Die selbstragende Integralbauweise umfasst eine verschraubte Rückwand, eine eingeschweißte Bodengruppe sowie zwei Fronttüren. Das Gehäuseprofil verfügt über eine Systemlochung im 25 mm DIN-Maßraster, was einen flexiblen und platzsparenden Systemausbau ermöglicht. Die Montageplatte ist seitlich C-gekantet und lässt sich über integrierte Kunststoffgleitstücke tiefenverstellbar im 25 mm Raster positionieren. Eine dreifache Oberflächenbehandlung sorgt für Beständigkeit gegen Mineralöle, Schmierstoffe und Lösungsmittel.
Schutz und Sicherheit
Das Gehäuse erfüllt die Anforderungen der Schutzart IP 55 sowie NEMA 12 und 3R. Mit einer Schlagfestigkeit gemäß IK10 ist der Schrank für anspruchsvolle mechanische Belastungen ausgelegt. Die überlappenden Türen sind mit einer geschäumten PU-Schaum-Dichtung ausgestattet und verfügen ebenso wie die Rückwand und die Bodenbleche über einen automatischen Potentialausgleich zum Gehäusekorpus.
Technische Daten
- Breite: 1200 mm
- Höhe: 1800 mm
- Tiefe: 400 mm
- Schutzart: IP 55
- Schlagfestigkeit: IK10
- Material Gehäuse: Stahlblech 1,5 mm
- Material Tür: Stahlblech 2,0 mm
- Material Montageplatte: Stahlblech 3,0 mm
- Farbe: RAL 7035
Dieser System-Einzelschrank vereint hohe Stabilität mit effizienter Montage, da durch die integrierten Seitenwände und das Dach der Montageaufwand reduziert wird. Mit seinen Abmessungen von 1200 x 1800 x 400 mm und der tiefenverstellbaren Montageplatte bietet er eine flexible Basis für verschiedenste Anwendungen. Die robuste Pulverbeschichtung in RAL 7035 und die Schutzart IP 55 gewährleisten einen dauerhaften Schutz der elektrischen Ausrüstung in anspruchsvollen Umgebungen.
Lieferumfang
- 1x Gehäuse
- 2x Montageschienen 18 x 39 mm
Technische Daten
| Hersteller | Rittal |
| Abmessung Montageplatte | 1.099 mm x 1.696 |
| Abmessungen allgemein | Breite: 1.200 mm Höhe: 1.800 mm Tiefe: 400 |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 2 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-5841600 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Geringer Bestell- und Montageaufwand durch angeformte Seitenwände und Dach / Korpus aus einem Stück gefertigt für höchste Stabilität und Verwindungssteifigkeit / Hohe Schutzart bis IP 66/NEMA 4 bzw. 4X / Gleiche Zubehörplattform wie VX / Große Material- und Abmessungsvielfalt bis Breite 1800 |
| Branchentext - Überschrift | System-Einzelschrank VX SE |
| Breite | 1200 |
| Breite Montageplatte | 1099 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177959132 |
| Eckmodell | Nein |
| EMV-Ausführung | Nein |
| Farbe | grau |
| Filter Kabeleinführung | Flanschplatten/Bleche / Öffnung zur individuellen Bestückung |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Nein |
| Gewicht | 173,4 kg |
| Gewicht (pro VE) | 173 |
| Höhe | 1800 |
| Höhe Montageplatte | 1696 |
| Infotext Keyuser - nur intern | Lieferbar Info CD/30.11.20 |
| Katalogseite in HB 36 | 145 |
| Komponente / Baugruppe | Gehäuse / Tür / Rückwand / Montageplatte / Bodenbleche |
| Koppelbar | Nein |
| Lieferumfang (Produktebene) | Gehäuse oben und seitlich geschlossen / Tür(en) / Bei eintürigen Schränken Türanschlag rechts, auf links wechselbar / Montageplatte / Bodenbleche / Rückwand, abschraubbar / Verschluss: 3 mm Doppelbart / 2 Montageschienen 18 x 39 |
| Lieferumfang (Variantenebene) | Rückwand, einteilig |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuse: Stahlblech 1,5 mm / Tür: Stahlblech, 2,0 mm / Rückwand: Stahlblech, 1,5 mm / Bodenbleche: Stahlblech, 1,5 |
| Material (Variantenebene) | Montageplatte: Stahlblech, 3,0 |
| Material für Filterfunktion | Stahlblech |
| Material Komponenten | Stahlblech / Stahlblech / Stahlblech / Stahlblech / Stahlblech |
| Material und Oberfläche | GehäuseTürRückwandMontageplatteBodenbleche StahlblechStahlblechStahlblechStahlblechStahlblech tauchgrundiert, außen pulverbeschichtet, Strukturlacktauchgrundiert, außen pulverbeschichtet, Strukturlacktauchgrundiert, außen pulverbeschichtet, Strukturlackverzinktverzinkt |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Ja |
| Oberfläche | Gehäuse, Tür und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte und Bodenbleche: verzinkt |
| Oberfläche (Produktebene) | Gehäuse, Tür und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack / Montageplatte und Bodenbleche: verzinkt |
| Oberfläche Komponenten | tauchgrundiert, außen pulverbeschichtet, Strukturlack / tauchgrundiert, außen pulverbeschichtet, Strukturlack / tauchgrundiert, außen pulverbeschichtet, Strukturlack / verzinkt / verzinkt |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 469.89 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 469,89 kg CO2 eq (Cat B) |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK10 |
| Schrägdach | Nein |
| Schutzart (IP) | IP55 |
| Schutzart IP nach IEC 60529 | IP 55 |
| Schutzart NEMA | NEMA 3R / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 1 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 400 |
| Type Rating nach UL 508A | Type 1 / Type 2 / Type 3 / Type 3R / Type 12 |
| Verpackungseinheit | 1 |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | VX SE |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
