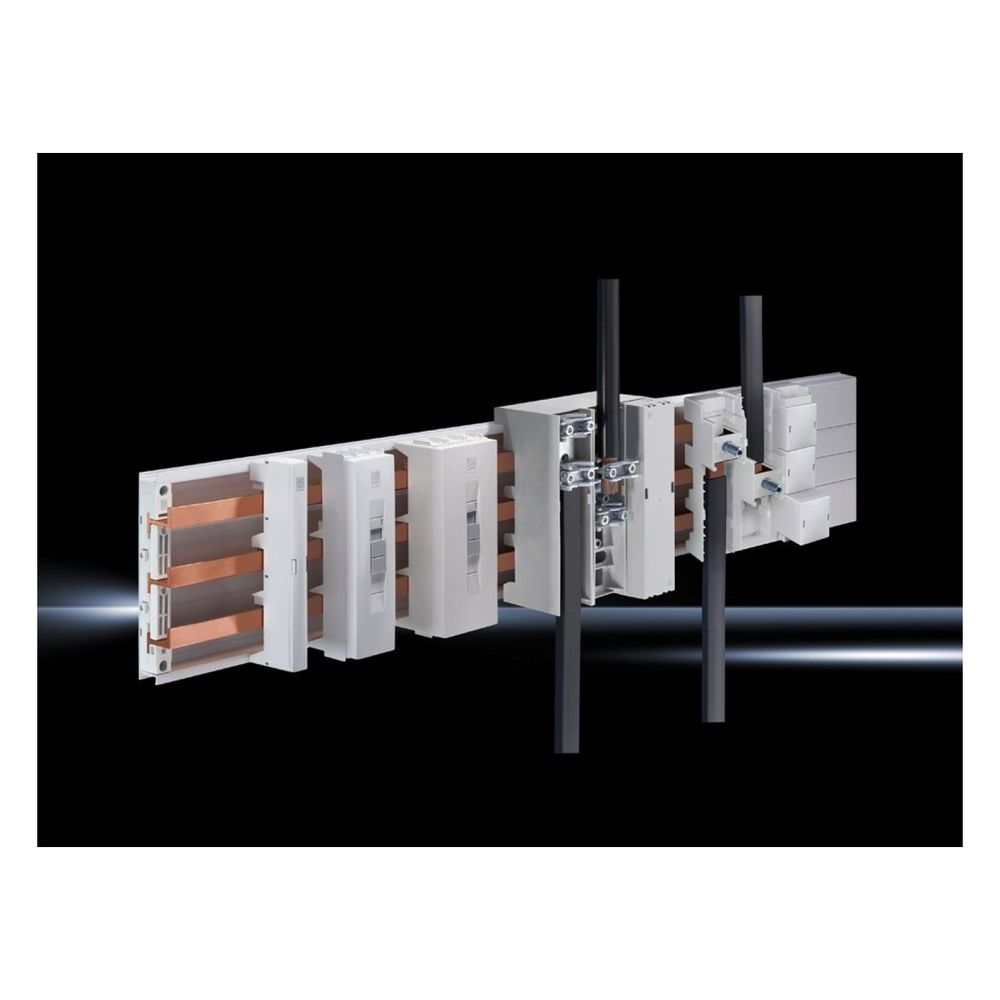

Rittal Anschlussadapter RiLine 9342320, 1600A 690V 3-polig, ABS/Polyamid, RAL 7035
Der Rittal Anschlussadapter aus der Serie RiLine ermöglicht eine effiziente Stromzuführung für Sammelschienensysteme mit einem Mittenabstand von 60 mm. Das 3-polige System ist für einen Bemessungsstrom von bis zu 1600 A ausgelegt und bietet einen flexiblen Leitungsabgang nach oben oder unten. Die Konstruktion besteht aus einem Chassis aus Polyamid sowie einer Abdeckung aus ABS mit einem Brandverhalten gemäß UL 94-V0.
Anschluss und Kompatibilität
Der Adapter ist für den Einsatz mit Sammelschienen einer Stärke von 5 mm bis 10 mm konzipiert. Bei einer Schienenstärke von 5 mm steht ein Klemmraum von 65 x 27 mm zur Verfügung, bei 10 mm Schienenstärke beträgt dieser 65 x 22 mm. Dies ermöglicht eine sichere Kontaktierung in anspruchsvollen Schaltanlagenumgebungen.
Technische Daten
- Bemessungsstrom: 1600 A
- Bemessungsbetriebsspannung: 690 V (3~)
- Pol-Anzahl: 3-polig
- Schienenmittenabstand: 60 mm
- Geeignete Schienenstärke: 5 mm bis 10 mm
- Klemmraum Breite: 65 mm
- Breite: 255 mm
- Höhe: 210 mm
- Farbe: RAL 7035
Durch die hohe Stromtragfähigkeit von 1600 A und die flexible Auslegung für unterschiedliche Sammelschienenstärken eignet sich dieser Adapter ideal für die professionelle Energieverteilung. Die kompakte Bauweise unterstützt eine platzsparende Montage im Schaltschrank. Das System ist für AC-Anwendungen optimiert und bietet durch die UL-Approbation eine verlässliche Lösung für internationale Industriestandards.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 255 mm Höhe: 210 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Approbationen (Selection) | UL |
| Artikelnummer | RITTAL-9342320 |
| Ausführung des elektrischen Anschlusses | sonstige |
| Bemessungsbetriebsspannung | 690 V, 3~ |
| Bemessungsbetriebsspannung (L1 & L2) | 1000 V (DC) |
| Bemessungsbetriebsspannung (L1 & L3) | 1500 V (DC) |
| Bemessungsbetriebsspannung für FactFinder Filter | 690 / 690 |
| Bemessungsbetriebsspannung Zusatz L1_L2_L3 | (DC) |
| Bemessungsstrom max | 1600 |
| Breite | 255 |
| Breite des Adapters | 255 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177525689 |
| ECCN Code | NOT_RELEVANT |
| Elektrische Werte UL (SCCR) | 65 kA - 480 V, Circuit Breaker max. 1200 A, DIVQ/7 / 65 kA - 600 V, Fuse Class L max. 1600 A, JDDZ/7 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Anschlusstechnik |
| Farbe | RAL 7035 |
| Für Querschnitt Sammelschienen E-Cu (Stärke) | 5 / 10 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Gewicht | 2,72 kg |
| Gewicht (pro VE) | 2.72 |
| Hinweis | Die angegebenen technischen Daten können für UL-Anwendungen abweichen UL-Approbation nur in Verbindung mit AC-Anwendung gültig Die Bemessungsbetriebsspannung bei DC-Anwendungen ist abhängig von der Sammelschienenanordnung im Sammelschienenhalter 9340.050/9341.050/9342.050 |
| Hinweis allgemein | Die angegebenen technischen Daten können für UL-Anwendungen abweichen / UL-Approbation nur in Verbindung mit AC-Anwendung gültig / Die Bemessungsbetriebsspannung bei DC-Anwendungen ist abhängig von der Sammelschienenanordnung im Sammelschienenhalter 9340.050/9341.050/9342.050 |
| Höhe | 210 |
| Katalogseite in HB 36 | 305 |
| Klemmraum f lamellierte Cu-Schienen (Breite) | 65 |
| Klemmraum f lamellierte Cu-Schienen (Höhe) | 22 |
| Klemmraum f lamellierte Cu-Schienen f 10 mm (B) | 65 |
| Klemmraum f lamellierte Cu-Schienen f 10 mm (H) | 22 |
| Klemmraum f lamellierte Cu-Schienen f 5 mm (B) | 65 |
| Klemmraum f lamellierte Cu-Schienen f 5 mm (H) | 27 |
| Klemmraum für lamellierte Kupferschienen | Klemmraum-Breite: 65 mm Klemmraum-Höhe: 22 |
| Klemmraum für lamellierte Kupferschienen 10 | 65 x 22 |
| Klemmraum für lamellierte Kupferschienen 5 | 65 x 27 |
| Klemmraum für lammelierte Kupferschienen (B x H) | 65 x 22 |
| Leitungsabgang | oben/unten |
| Material (Produktebene) | Abdeckung: ABS / Chassis: Polyamid / Brandverhalten gemäß UL 94-V0 |
| Max Stromschienendicke | 10 |
| Min Stromschienendicke | 5 |
| Nennstrom | 1600 |
| Passend für Sammelschienen mit Querschnitt | Höhe: 5, 10 |
| Pol-Anzahl | 3-polig |
| Produktserie | RiLine |
| REACH - Deklarationspflichtig | Nein |
| Schienenabstand | 60 |
| Sortierhilfe Bestelltabelle Print | 3 |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Tragschienenbestückung | ohne |
| Verpackungseinheit | 1 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Anschlussadapter |
| WEEE-Nr. | 11161726 |
