Beschreibung

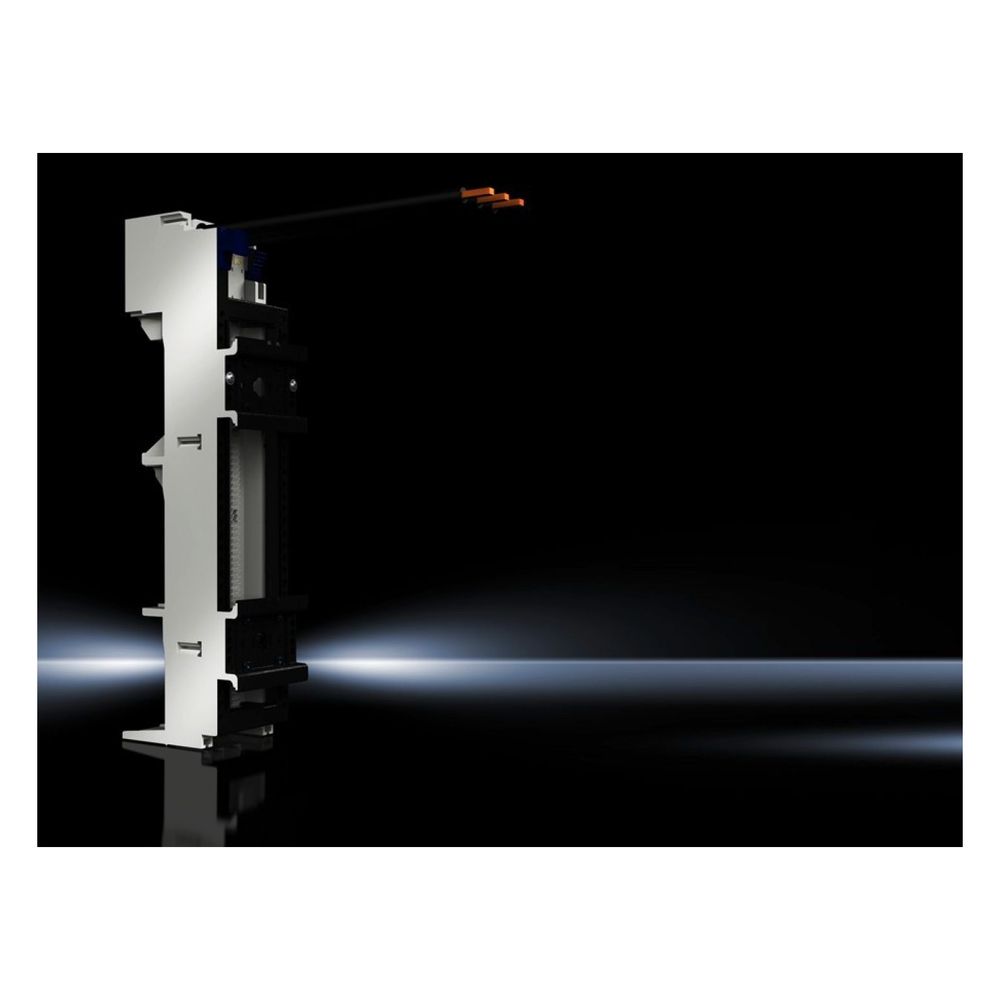

Rittal OM-Adapter RiLine 9340380, 32A 690V 3-polig, 45x208mm, Polyamid, RAL 7035
Der Rittal OM-Premium-Adapter aus der Serie RiLine ermöglicht die Montage und elektrische Anbindung von Schaltgeräten auf Sammelschienensystemen mit 60 mm Mittenabstand. Mit einer Bemessungsbetriebsspannung von 690 V und einem Bemessungsstrom von 32 A ist der 3-polige Adapter für Anwendungen in der Energieverteilung ausgelegt. Das Gehäuse besteht aus Polyamid mit einem Brandverhalten gemäß UL 94-V0.
Aufbau und Montage
Der Adapter verfügt über eine Baubreite von 45 mm und eine Gesamthöhe von 208 mm. Er ist mit zwei Tragschienen (Typ TS 45D und TS 45D-V) sowie einem Tragrahmen ausgestattet. Die Montage erfolgt auf Sammelschienen mit einer Stärke von 5 mm bis 10 mm. Für den elektrischen Anschluss sind vorkonfektionierte Leitungen mit einem Querschnitt von AWG 10 und einer Länge von 130 mm integriert.
Der Adapter bietet eine Lösung für die Integration von Komponenten in das RiLine-System. Durch die Materialwahl und die Auslegung auf 32 A Nennstrom unterstützt er eine effiziente Stromverteilung. Die kompakte Bauweise und die integrierten Tragschienen erleichtern die Installation in Schaltschränken.
Technische Daten
- Bemessungsstrom: 32 A
- Bemessungsbetriebsspannung: 690 V, 3~
- Schienenabstand: 60 mm
- Breite: 45 mm
- Höhe: 208 mm
- Anschlussleitungsquerschnitt: AWG 10
- Anschlussleitungslänge: 130 mm
- Pol-Anzahl: 3-polig
- Material: Polyamid (UL 94-V0)
- Stromschienendicke: 5 - 10 mm
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 45 mm Höhe: 208 |
| Anschlussleitungen (Länge) | 130 |
| Anschlussleitungen (Querschnitt) | AWG 10 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Approbationen (Selection) | UL |
| Artikelnummer | RITTAL-9340380 |
| Ausführung | mit Anschlussleitung |
| Ausführung (Variantenebene) | mit Anschlussleitung |
| Ausführung des elektrischen Anschlusses | sonstige |
| Bemessungsbetriebsspannung | 690 V, 3~ |
| Bemessungsbetriebsspannung für FactFinder Filter | 690 / 690 |
| Bemessungsstrom max | 32 |
| Breite | 45 |
| Breite des Adapters | 45 |
| Color (Product level) | Chassis: RAL 7035 |
| EAN-13 | 4028177555440 |
| ECCN Code | NOT_RELEVANT |
| Elektrische Werte UL (SCCR) | 30 kA - 600 V, Fuse Class K5 max. 60 A, JDDZ/7 / 50 kA - 600 V, Fuse Class K5 max. 35 A, JDDZ/7 / 65 kA - 600 V, Fuse Class J max. 30 A, JDDZ/7 / 65 kA - 600 V, Fuse Class K5 max. 30 A, JDDZ/7 / 50 kA - 480 V, Combination Motor Controller max. 27 A, NKJH/7 / 65 kA - 480 V, Combination Motor Controller max. 32 A, NKJH/7 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Anschlussleitung |
| Farbe | Chassis: RAL 7035 |
| Für Querschnitt Sammelschienen E-Cu (Stärke) | 5 / 10 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Gewicht | 0,3 kg |
| Gewicht (pro VE) | 0.3 |
| Hinweis | Die angegebenen technischen Daten können für UL-Anwendungen abweichen |
| Hinweis allgemein | Die angegebenen technischen Daten können für UL-Anwendungen abweichen |
| Höhe | 208 |
| Katalogseite in HB 36 | 308 |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94-V0 |
| Max Stromschienendicke | 10 |
| Min Stromschienendicke | 5 |
| Nennstrom | 32 |
| Passend für Hersteller (Typ) | 45 mm x 170 |
| Passend für Sammelschienen mit Querschnitt | Höhe: 5, 10 |
| PinBlock | Nein |
| Pol-Anzahl | 3-polig |
| Produktserie | RiLine |
| REACH - Deklarationspflichtig | Nein |
| Schienenabstand | 60 |
| Sortierhilfe Bestelltabelle Print | 3 |
| Steckleisten | Nein |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Tragrahmen-Stütze | Nein |
| Tragrahmenbreite | 45 |
| Tragrahmenhöhe | 170 |
| Tragschienen Anzahl | 2 |
| Tragschienen Anzahl/Höhe | 2 / 10 |
| Tragschienen Höhe | 10 |
| Tragschienen-Typ | Tragrahmen, 1 x TS 45D, 1 x TS 45D-V |
| Tragschienenbestückung | ohne |
| Verpackungseinheit | 1 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | OM-Adapter, Geräteadapter |
| WEEE-Nr. | 11161726 |
