Beschreibung

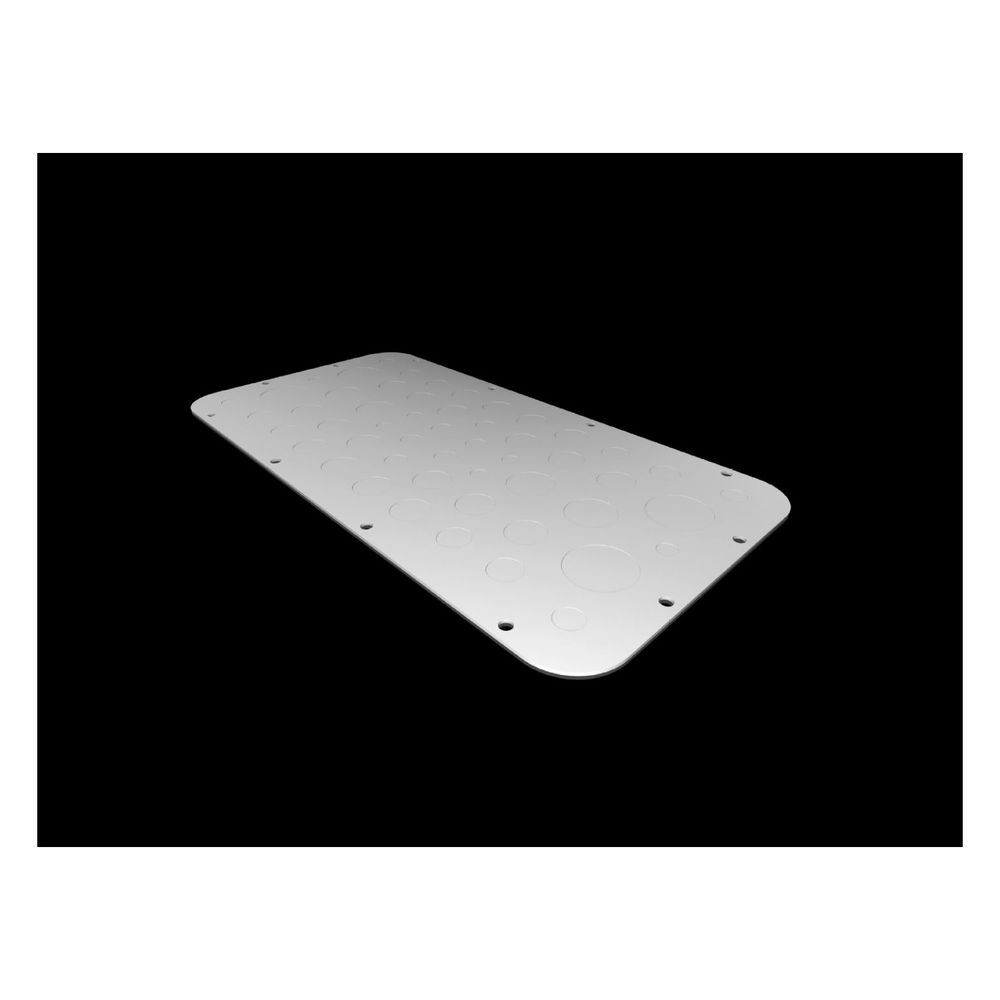

Rittal Flanschplatte AX 2577100, 436x221mm, Stahlblech, RAL 7035
Diese robuste Metall-Flanschplatte aus pulverbeschichtetem Stahlblech ist speziell für die Gehäuseserie AX konzipiert. Sie ermöglicht eine effiziente Kabeleinführung durch 52 metrische Vorprägungen, die sich bei Bedarf einfach mit einem Schraubendreher durchschlagen lassen. Das Bauteil entspricht der Flanschplattengröße 7 und erreicht bei sachgerechter Montage die Schutzart IP 66.
Flexible Kabeleinführung für AX-Gehäuse
Die Flanschplatte in gerader Ausführung bietet durch die Vielzahl an metrischen Vorprägungen eine hohe Flexibilität bei der Installation von Kabelverschraubungen. Die Anordnung der Öffnungen umfasst verschiedene Gewindegrößen von M12 bis M40, wodurch eine bedarfsgerechte Konfiguration der Kabeleinführung direkt am Gehäuse möglich ist. Die widerstandsfähige Pulverbeschichtung in RAL 7035 sorgt für eine langlebige Oberfläche.
Die Flanschplatte bietet eine zuverlässige Lösung für die Kabeleinführung in AX-Gehäusen und unterstützt durch die Schutzart IP 66 sowie die Type Rating Einstufung 1 und 12 K einen sicheren Betrieb. Mit ihren Abmessungen von 436 x 221 mm und der durchdachten Vorprägung für insgesamt 52 Steckverbinderöffnungen stellt sie eine optimale Ergänzung für professionelle Elektroinstallationen dar.
Technische Daten
- Breite: 436 mm
- Tiefe: 221 mm
- Material: Stahlblech
- Oberflächenschutz: Pulverbeschichtet
- Flanschplattengröße: 7
- Schutzart: IP 66
- Anzahl Steckverbinderöffnungen: 52
- Metrische Vorprägungen: 6 x M12, 10 x M16, 8 x M20, 20 x M25, 4 x M32, 4 x M40
- Farbe: RAL 7035
- Passend für Gehäusetyp: AX
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 436 mm Tiefe: 221 |
| Anzahl der Steckverbinderöffnungen | 52 |
| Anzahl metrischer Vorprägungen | 6 x M12 10 x M16 8 x M20 20 x M25 4 x M32 4 x M40 |
| Anzahl Vorprägungen | 6 / 10 / 8 / 20 / 4 / 4 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-2577100 |
| Ausführung | Kabelverschraubung |
| Breite | 436 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177925267 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Flanschplatte |
| Farbe | RAL 7035 |
| Flanschplatte | Größe: 7 |
| Flanschplattengröße | 7 |
| Gewicht | 1,146 kg |
| Gewicht (pro VE) | 1.54 |
| Gewindeart | metrisch |
| Hinweis | Die Zuordnung der Flanschplattengröße finden Sie bei den jeweiligen Gehäusen |
| Hinweis allgemein | Die Zuordnung der Flanschplattengröße finden Sie bei den jeweiligen Gehäusen |
| Infotext Keyuser - nur intern | 29.03.21 PStrauch: marktrelev.Produktändeurng n.AB m.NT hinterlegt, 02.2024 Artikel für ASIA auf Aktive wegen Strategie AX Edelstahl+AX Stahlblech (CM Größen) |
| Kabeleinführung (Anzahl x Ø) | M12 M16 M20 M25 M32 M40 |
| Katalogseite in HB 36 | 1053 |
| Material (Produktebene) | Stahlblech |
| Metrischer Durchmesser | M12 / M16 / M20 / M25 / M32 / M40 |
| Oberflächenschutz | pulverbeschichtet |
| Passend für Gehäusetyp | AX |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: AX |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: AX |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 5.9 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 5,9 kg CO2 eq (Cat B) |
| Produktbeschreibung (Description Temporary) | Löcher für die Kabelverschraubungen einfach mit dem Schraubendreher durchschlagen. |
| REACH - Deklarationspflichtig | Nein |
| Schutzart IP nach IEC 60529 | IP 66 bei sachgerechter Montage |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Tiefe | 221 |
| Typ | gerade |
| Type Rating nach UL 508A | Type 1 / Type 12 |
| Verpackungseinheit | 1 |
| Vorprägungen | Ja |
| Werkstoff | Stahl |
| WEEE-Nr. | 11161726 |
