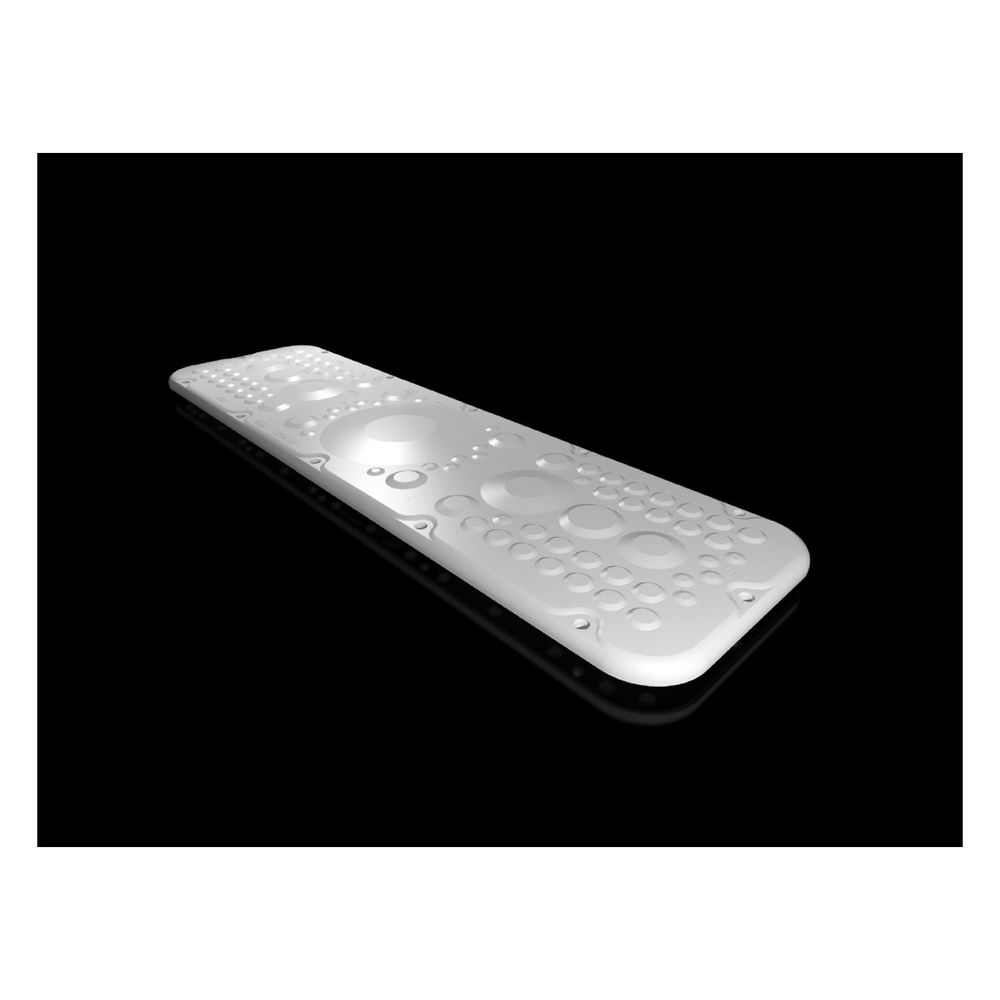

Rittal Flanschplatte AX 2564300, 534x149mm, Kunststoff, Ähnlich RAL 7035
Diese Kunststoff-Flanschplatte der Serie AX ermöglicht eine effiziente Kabeleinführung in Gehäusesysteme. Mit ihrer Membran-Ausführung bietet sie eine flexible Lösung für die Leitungsdurchführung bei einer Schutzart von IP 66 nach IEC 60529.
Flexible Kabeleinführung
Die Flanschplatte ist für den Einsatz in Gehäusen des Typs AX konzipiert und verfügt über 80 Steckverbinderöffnungen. Die Membranen werden zur Installation lediglich mit einer Spitze eingestochen, um die Kabel anschließend hindurchzuziehen. Dies erlaubt eine unkomplizierte Montage ohne aufwendige Vorarbeiten.
Robuste Materialqualität
Gefertigt aus Kunststoff gemäß UL 94-V0, zeichnet sich das Bauteil durch seine Widerstandsfähigkeit aus. Die Ausführung ist gerade gehalten und entspricht in der Farbgebung dem Standard RAL 7035. Mit einer Breite von 534 mm und einer Tiefe von 149 mm ist sie passgenau für die Flanschplattengröße 4 ausgelegt.
Die Flanschplatte bietet eine zuverlässige Abdichtung und schützt das Gehäuseinnere vor äußeren Einflüssen. Durch die Vielzahl an Einführungsoptionen für Kabeldurchmesser von 5 mm bis 110 mm eignet sie sich für anspruchsvolle Verkabelungsszenarien. Die Kombination aus Kunststoff-Konstruktion und der Schutzart IP 66 stellt eine dauerhafte Funktionalität sicher.
Technische Daten
- Breite: 534 mm
- Tiefe: 149 mm
- Material: Kunststoff (UL 94-V0)
- Schutzart: IP 66
- Flanschplattengröße: 4
- Anzahl Steckverbinderöffnungen: 80
- Ausführung: Membran, gerade
- Farbe: Ähnlich RAL 7035
- Type Rating (UL 508A): Type 1 / Type 12
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 534 mm Tiefe: 149 |
| Anzahl der Steckverbinderöffnungen | 80 |
| Anzahl Kabeleinführungen | 28 / 48 / 8 / 2 / 2 / 2 / 1 |
| Anzahl Kabeleinführungen und Durchmesser | 28 x 5-11 / 48 x 10-15 / 8 x 15-25 / 2 x 19-34 / 2 x 26-35 / 2 x 26-54 / 1 x 50-110 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-2564300 |
| Ausführung | Membran |
| Breite | 534 |
| Color (Product level) | Ähnlich RAL 7035 |
| EAN-13 | 4028177935723 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Flanschplatte |
| Farbe | Ähnlich RAL 7035 |
| Flanschplatte | Größe: 4 |
| Flanschplattengröße | 4 |
| Für Durchmesser max | 11 / 15 / 25 / 34 / 35 / 54 / 110 |
| Für Durchmesser min | 5 / 10 / 15 / 19 / 26 / 26 / 50 |
| Für Kabel-Ø | 5, 10, 15, 19, 26, 26, 50 - 11, 15, 25, 34, 35, 54, 110 |
| Gewicht | 0,736 kg |
| Gewicht (pro VE) | 0.715 |
| Gewindeart | ohne |
| Hinweis | Die Zuordnung der Flanschplattengröße finden Sie bei den jeweiligen Gehäusen |
| Hinweis allgemein | Die Zuordnung der Flanschplattengröße finden Sie bei den jeweiligen Gehäusen |
| Infotext Keyuser - nur intern | Es gibt das Agreement aus einem Kompetenztema vor 3-4 Jahren, das generell im Internet zu kommunizieren/NTreml 06.03.2019, 02.2024 Artikel für ASIA auf Aktive wegen Strategie AX Edelstahl+AX Stahlblech (CM Größen) |
| Kabeleinführung | Anzahl Kabeleinführungen: 284882221 Min. Kabeldurchmesser: 5 mm10 mm15 mm19 mm26 mm26 mm50 mm Max. Kabeldurchmesser: 11 mm15 mm25 mm34 mm35 mm54 mm110 |
| Katalogseite in HB 36 | 1052 |
| Material (Produktebene) | Kunststoff nach UL 94-V0 |
| Oberflächenschutz | unbehandelt |
| Passend für Gehäusetyp | AX |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: AX |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: AX |
| Produktbeschreibung (Description Temporary) | Kunststoff nur mit einer Spitze einstechen und Kabel durchziehen. |
| REACH - Deklarationspflichtig | Nein |
| Schutzart IP nach IEC 60529 | IP 66 bei sachgerechter Montage |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Tiefe | 149 |
| Typ | gerade |
| Type Rating nach UL 508A | Type 1 / Type 12 |
| Verpackungseinheit | 1 |
| Vorprägungen | Nein |
| Werkstoff | Kunststoff |
| WEEE-Nr. | 11161726 |
