Beschreibung

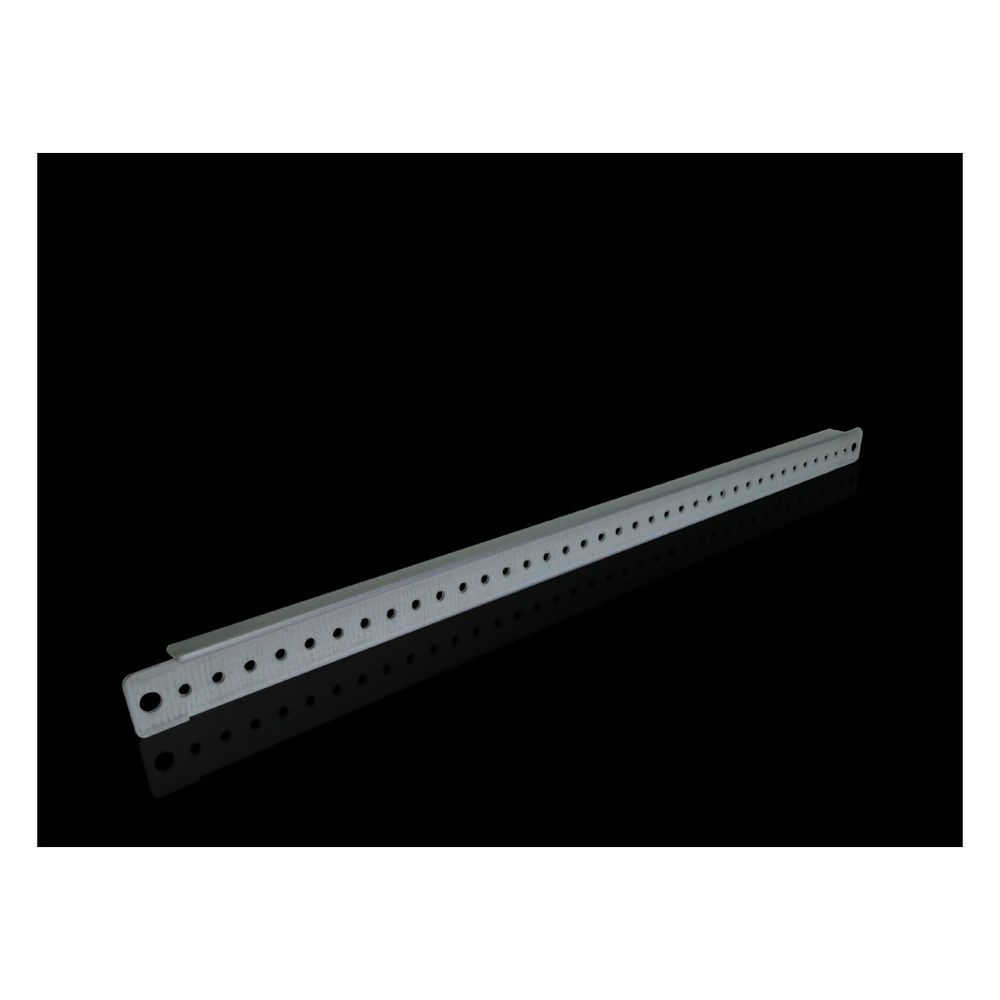

Rittal Montagesteg TS 4596000, 490mm, Stahlblech, Zink, 20 Stück
Die Rittal Montagestege dienen der effizienten Befestigung von Kabelkanälen, Kabelschlauchhaltern, Berührungsschutzabdeckungen sowie weiteren Türeinbauten. Sie sind für den Einsatz in verschiedenen Gehäusesystemen konzipiert und unterstützen eine strukturierte Kabelabfangung und -fixierung. Die aus verzinktem Stahlblech gefertigten Komponenten bieten eine robuste Basis für den Innenausbau.
Vielseitige Einsatzmöglichkeiten
Die Montagestege lassen sich flexibel in der inneren Montageebene oder direkt an Türen installieren. Sie sind für Gehäuse mit einer Breite oder Tiefe von 500 mm sowie für Türen mit einer Breite von 600 mm optimiert. Durch das standardisierte 25 mm-Maßraster mit einer Lochung von 4,5 mm Durchmesser wird eine einfache und präzise Montage von Zubehörteilen sichergestellt.
Robuste Konstruktion
Gefertigt aus Stahlblech und mit einer verzinkten Oberfläche versehen, bieten diese Montagestege Stabilität im Schaltschrankbau. Die Ausführung ist auf eine einfache Handhabung ausgelegt, um den Montageaufwand bei der Ausrüstung von Gehäusetypen wie VX, TS, VX SE, PC, IW oder AX zu minimieren.
Die Montagestege bieten eine Lösung für den professionellen Innenausbau von Schaltschränken. Mit einer Länge von 490 mm und der Kompatibilität zu gängigen Gehäusemaßen von 500 mm Breite oder Tiefe sowie 600 mm Türbreite unterstützen sie eine geordnete Kabelführung und den sicheren Einbau von Komponenten. Die Ausführung aus verzinktem Stahlblech sorgt für Stabilität in der Anwendung.
Technische Daten
- Material: Stahlblech
- Oberfläche: Verzinkt
- Länge: 490 mm
- Höhe: 25 mm
- Tiefe: 13 mm
- Lochung: 4,5 mm
- Maßraster: 25 mm
- Passend für Türbreite: 600 mm
- Passend für Gehäusebreite/-tiefe: 500 mm
Lieferumfang
- 20x Montagesteg
- 1x Befestigungsmaterial
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Länge: 490 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-4596000 |
| Ausführung | Montagesteg |
| Breite | 490 |
| Brillenflansch | Metall |
| EAN-13 | 4028177103764 |
| ECCN Code | NOT_RELEVANT |
| Einbaumöglichkeiten AX | In Türbreite 600 mm, mit 3-Punkt-Verschluss-System, in der Schlosstür / In Gehäusebreite 500 mm und in Gehäusehöhe 600 mm, in Verbindung mit der Schiene für Innenausbau AX |
| Einbaumöglichkeiten AX 3-teilig | In Gehäusetiefe 673 mm oder in die Breite des Wandteils |
| Einbaumöglichkeiten AX Kunststoff | In Türbreite 600 |
| Einbaumöglichkeiten AX, Edelstahl | In Gehäusebreite 500 mm / In Gehäusehöhe 600 |
| Einbaumöglichkeiten IW | In Türbreite 600 |
| Einbaumöglichkeiten PC | In Türbreite 600 |
| Einbaumöglichkeiten TS | In Türbreite 600 mm / In Schrankbreite/-tiefe 500 mm, auf der inneren Montageebene |
| Einbaumöglichkeiten VX | In Türbreite 600 |
| Einbaumöglichkeiten VX SE | In Türbreite 600 mm / In Schrankbreite/-tiefe 500 mm, auf der inneren Montageebene |
| Einbaumöglichkeiten VX Sockel, Edelstahl | In Sockeltiefe 600 mm, in Verbindung mit Innensechsrund-Schrauben M6 und Mutter M6 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Schienen |
| Farbe | Zink |
| Geeignet für Gehäusebaubreite | 500 |
| Geeignet für Gehäusebautiefe | 500 |
| Gewicht | 0,255 kg |
| Gewicht (pro VE) | 5.04 |
| Großhandel - gelistete Nummer | 239801 |
| Großhandel - gelistete Nummer Schweden | 24004013 |
| Höhe | 25 |
| Infotext Keyuser - nur intern | Einbaumöglichkeit AX in Türbreite 600 mm mit Vorreiber wurde entfernt siehe auch #3680, erl. PS 02.11.2022 |
| Katalogseite in HB 36 | 994 |
| Lieferumfang (Produktebene) | Inkl. Befestigungsmaterial |
| Länge | 490 |
| Material (Produktebene) | Stahlblech |
| Oberfläche | Verzinkt |
| Oberfläche (Produktebene) | Verzinkt |
| Passend für | Sockel-System VX, Edelstahl |
| Passend für Breite oder Tiefe | 500 |
| Passend für Gehäusetyp | VX / TS / VX SE / PC / IW / AX / AX Kunststoff / Wandgehäuse AX, 3-teilig |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: VX Gehäusetyp: TS Gehäusetyp: VX SE Gehäusetyp: PC Gehäusetyp: IW Gehäusetyp: AX Gehäusetyp: AX Kunststoff Gehäusetyp: Wandgehäuse AX, 3-teilig |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: VX TS VX SE PC IW AX AX Kunststoff Wandgehäuse AX, 3-teilig Breite/Tiefe: 500 |
| Passend für Türbreite | 600 |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 23.32 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 23,32 kg CO2 eq (Cat B) |
| Produktbeschreibung (Description Temporary) | Zum einfachen Befestigen von Kabelkanälen, Kabelschlauch-Halter, Berührungsschutz-Abdeckungen, Türeinbauten, Kabelabfangung und -fixierung. |
| RAL-Nummer | 9006 |
| REACH - Deklarationspflichtig | Nein |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Technische Daten | Lochung Ø 4,5 mm im 25 mm-Maßraster |
| Tiefe | 13 |
| Verpackungseinheit | 20 |
| Werkstoff | Metall |
| WEEE-Nr. | 11161726 |
