Beschreibung

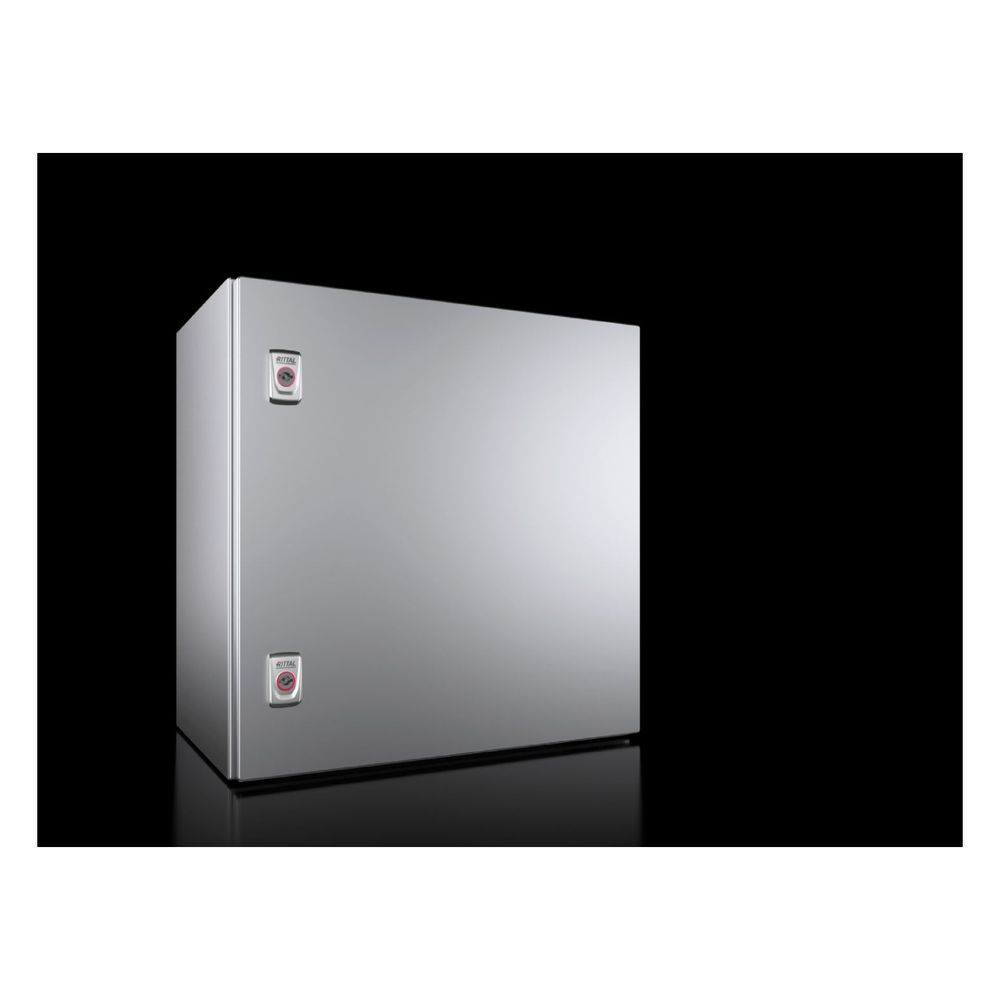

Rittal Kompakt-Schaltschrank AX 1013000, 500x500x300mm, Edelstahl 1.4301
Der Rittal Kompakt-Schaltschrank AX aus robustem Edelstahl 1.4301 (AISI 304) bietet eine langlebige Schutzlösung für anspruchsvolle Umgebungen. Mit der Schutzart IP 66 und NEMA 4X eignet sich das eintürige Gehäuse ideal für den Einsatz in Innen- und Außenbereichen, in denen hohe Anforderungen an den Schutz vor Staub und Feuchtigkeit bestehen.
Robuste Konstruktion und Schutz
Das Gehäuse besteht aus einem aus einem Stück gekanteten und geschweißten Edelstahlkorpus, der durch eine umlaufende PU-Schaum-Dichtung an der Tür optimal abgedichtet ist. Die Oberfläche ist mit einem Strichschliff (Korn 400) versehen, was die Widerstandsfähigkeit erhöht. Mit einer Stoßfestigkeit gemäß IK10 ist das Gehäuse für mechanische Beanspruchungen bestens gerüstet.
Effizienter Innenausbau
Im Inneren ermöglicht ein integriertes Nockensystem einen schnellen und sicheren Systemausbau ohne zusätzliche Bohrungen. Die beiliegende Montageplatte aus verzinktem Stahlblech verfügt über eine praktische Schlüssellochung für die Erdung sowie einen Maßaufdruck zur einfachen Orientierung. Der Türöffnungswinkel von 130 Grad gewährleistet einen komfortablen Zugang zu den installierten Komponenten.
Technische Daten
- Breite: 500 mm
- Höhe: 500 mm
- Tiefe: 300 mm
- Montageplatte (B x H): 450 mm x 475 mm
- Schutzart: IP 66
- NEMA-Klassifizierung: NEMA 4X
- Stoßfestigkeit: IK10
- Material Gehäuse/Tür: Edelstahl 1.4301 (AISI 304)
- Materialstärke Gehäuse: 1,25 mm
- Materialstärke Tür: 1,5 mm
Dieser Kompakt-Schaltschrank vereint hohe Schutzanforderungen mit einer durchdachten Funktionalität. Dank weltweiter Approbationen wie UL und CSA ist das Gehäuse universell einsetzbar. Die Kombination aus korrosionsbeständigem Edelstahl, der hohen Schutzart IP 66 und der stabilen Montageplatte macht dieses Modell zur zuverlässigen Wahl für industrielle Anwendungen, bei denen Sicherheit und Langlebigkeit im Vordergrund stehen.
Lieferumfang
- 1x Gehäuse mit Tür
- 1x Montageplatte
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Nein |
| Abmessung Montageplatte | 450 mm x 475 |
| Abmessungen allgemein | Breite: 500 mm Höhe: 500 mm Tiefe: 300 |
| Anzahl der Schlösser | 2 |
| Anzahl der Türen | 1 |
| Anzahl Verschlüsse | 2 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Ja |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Ja |
| Approbation NV | Nein |
| Approbation RMRS | Ja |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1013000 |
| Ausführung der Oberfläche | gebürstet/geschliffen |
| Ausführung Verschluss | Vorreiber |
| Beschreibung Verschluss | Ausführung Verschluss: Vorreiber Anzahl Verschlüsse: 2 Verschluss-Einsatz: 3 mm Doppelbart Material Verschluss: Zink-Druckguss |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Weltweite Approbationen (z. B. UL, cUL, CSA) / Schutzart bis IP 66 und NEMA 4/4X wird erfüllt / Sichere Kabeleinführung, die auch einer hohen Schutzartanforderung standhält / Passende Montagemöglichkeiten für jeden Aufstellungsort oder zur einfachen Aufhängung an Wänden und geraden Flächen |
| Branchentext - Überschrift | Kompakt-Schaltschrank, Edelstahl |
| Branchentext - Überschrift 2 | Torsteuerung mit AX Edelstahlgehäusen |
| Breite | 500 |
| Breite Montageplatte | 450 |
| Brillenflansch | rostfreier Stahl |
| EAN-13 | 4028177815131 |
| Eckmodell | Nein |
| EMV-Ausführung | Nein |
| Farbe | Edelstahl |
| Filter Kabeleinführung | Geschlossene Gehäuse |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Ja |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Ja |
| Geeignet für Wandmontage | Ja |
| Gewicht | 16,6 kg |
| Gewicht (pro VE) | 16.6 |
| Höhe | 500 |
| Höhe Montageplatte | 475 |
| Katalogseite in HB 36 | 239 |
| Koppelbar | Ja |
| Lieferumfang (Produktebene) | Gehäuse mit Tür(en), Öffnungswinkel 130° / Montageplatte / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Ja |
| Material (Produktebene) | Gehäuse: Edelstahl / Tür: Edelstahl, umlaufend eingeschäumte PU-Dichtung / Montageplatte: Stahlblech |
| Material (Variantenebene) | Edelstahl 1.4301 (AISI 304) |
| Material Verschluss | Zink-Druckguss |
| Materialstärke Gehäuse | 1.25 |
| Materialstärke Montageplatte | 2.5 |
| Materialstärke Tür | 1.5 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm / Montageplatte: verzinkt |
| PCF-Wert - Carbon footprint value | 63.6 |
| Product Carbon Footprint - PCF | 63,6 |
| REACH - Deklarationspflichtig | Nein |
| Schrägdach | Nein |
| Schutzart (IP) | IP66 |
| Schutzart IP nach IEC 60529 | IP 66 |
| Schutzart NEMA | NEMA 1 / NEMA 3R / NEMA 4 / NEMA 4X / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 2 |
| Steuerattribut Frontend - Grundmaterial | Edelstahl 1.4301 (AISI 304) |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 300 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 4 / Type 4X / Type 12 |
| Türanschlag wechselbar | Nein |
| Verpackungseinheit | 1 |
| Verschlusseinsatz | 3 mm Doppelbart |
| Werkstoff | rostfreier Stahl |
| Werkstoffgüte | Edelstahl 304 (V2A) |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | AX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
