Beschreibung

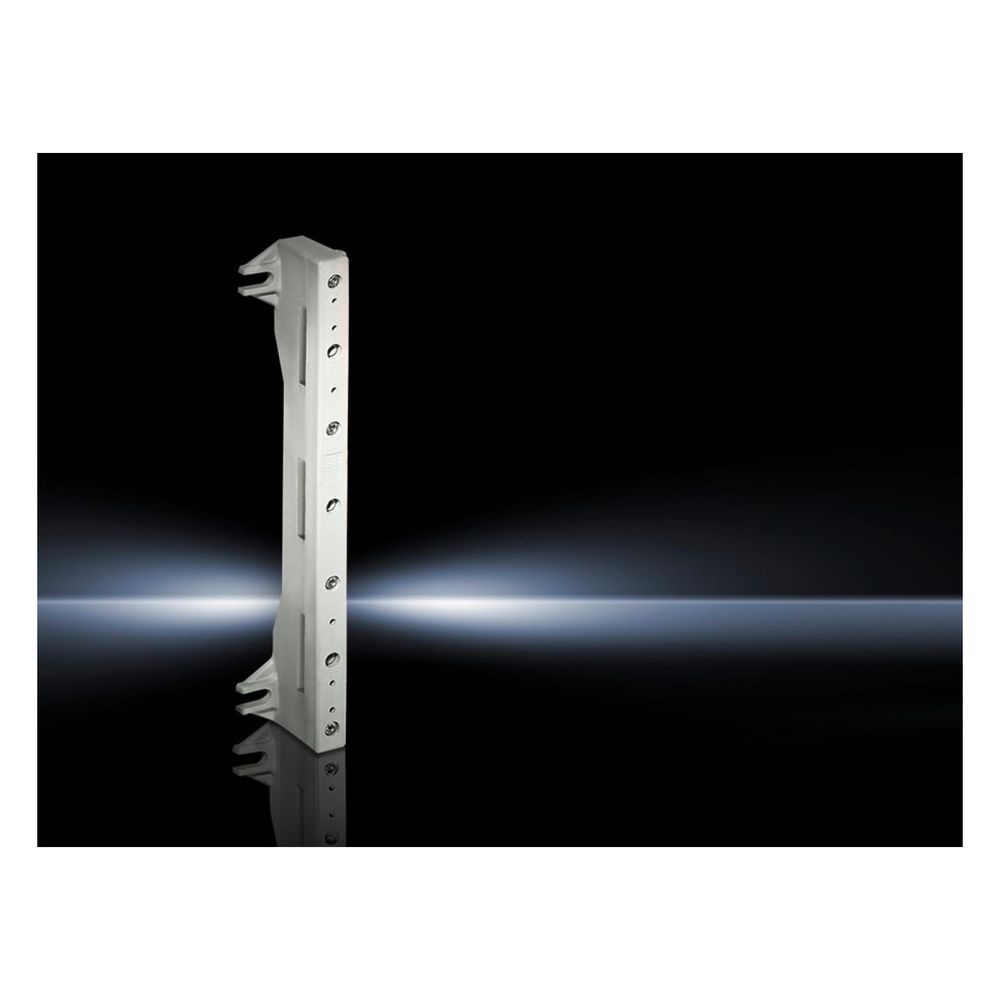

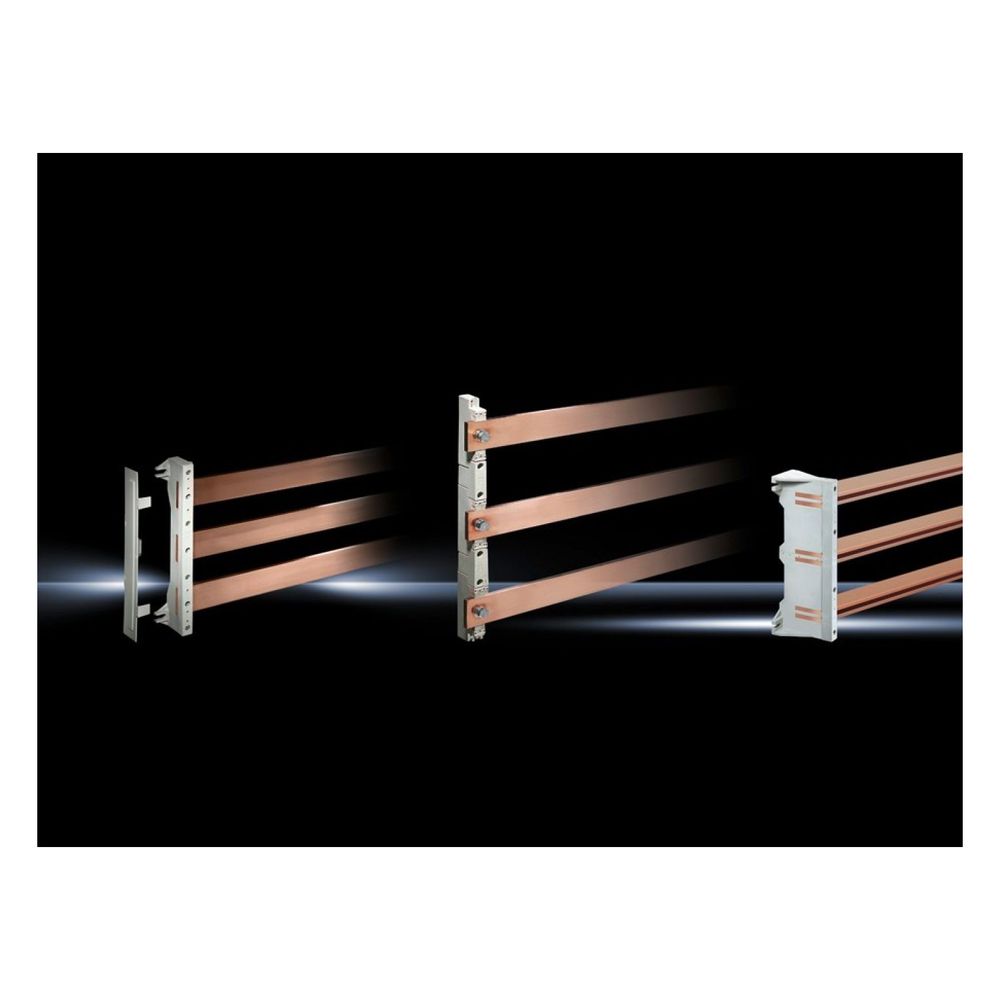

Rittal Sammelschienenhalter RiLine, 1250A 3-polig 100mm, Kunststoff, RAL 7035
Dieser 3-polige Sammelschienenhalter aus der RiLine-Serie ermöglicht eine sichere Aufnahme von Sammelschienen in elektrischen Verteilungen. Er ist für einen Schienenmittenabstand von 100 mm ausgelegt und unterstützt einen maximalen Bemessungsstrom von 1250 A bei einer Bemessungsbetriebsspannung von 1000 V AC. Das Gehäuse besteht aus glasfaserverstärktem, thermoplastischem Polyester, das ein Brandverhalten gemäß UL 94-V0 aufweist.
Robuste Konstruktion für hohe Anforderungen
Der Halter ist für den Einsatz in anspruchsvollen Umgebungen konzipiert und hält einer Dauerbetriebstemperatur von bis zu 140 °C stand. Die Konstruktion aus PBT sorgt für eine hohe mechanische Stabilität bei der Montage von Sammelschienen mit Abmessungen von 30 x 10 mm bis 60 x 10 mm. Durch die Ausführung in RAL 7035 fügt sich das Bauteil in bestehende Schaltschrankkonzepte ein.
Technische Daten
- Bemessungsstrom max.: 1250 A
- Bemessungsbetriebsspannung: 1000 V AC
- Polzahl: 3-polig
- Schienenmittenabstand: 100 mm
- Geeignet für Schienen: 30 x 10 / 40 x 10 / 50 x 10 / 60 x 10 mm
- Material: Glasfaserverstärkter, thermoplastischer Polyester (PBT)
- Brandverhalten: UL 94-V0
- Dauerbetriebstemperatur: 140 °C
- Breite: 22 mm
- Höhe: 320 mm
- Tiefe: 70 mm
Die zuverlässige Fixierung der Sammelschienen durch diesen Halter trägt zur Betriebssicherheit in der Stromverteilung bei. Mit einer Belastbarkeit von bis zu 1250 A und der Eignung für verschiedene Schienenquerschnitte bietet das System eine flexible Lösung für professionelle Anwendungen. Die hochwertige Materialwahl und die Einhaltung strenger Brandschutznormen unterstützen eine langlebige Installation in industriellen Schaltanlagen.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 22 mm Höhe: 320 mm Tiefe: 70 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-3073000 |
| Bemessungsbetriebsspannung | 1000 V AC |
| Bemessungsbetriebsspannung für FactFinder Filter | 1000 |
| Bemessungsstrom max | 1250 |
| Breite | 22 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177036079 |
| ECCN Code | NOT_RELEVANT |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Sammelschienen - Zubehör |
| Farbe | RAL 7035 |
| Für Sammelschienen mm | 30 x 10 / 40 x 10 / 50 x 10 / 60 x 10 |
| Gewicht | 0,457 kg |
| Gewicht (pro VE) | 1.82 |
| Höhe | 320 |
| Katalogseite in HB 36 | 388 |
| Material (Produktebene) | Glasfaserverstärkter, thermoplastischer Polyester (PBT) / Brandverhalten gemäß UL 94-V0 |
| Nennstrom (max) | 1250 |
| Pol-Anzahl | 3-polig |
| Polzahl | 3 |
| Polzahl/Schienenmittenabstand | 3-polig 100 |
| Produktserie | RiLine |
| REACH - Deklarationspflichtig | Nein |
| Schienenabstand | 100 |
| Schienenmittenabstand | 100 |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Tiefe | 70 |
| Verpackungseinheit | 4 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Sammelschienenhalter |
| WEEE-Nr. | 11161726 |
