Beschreibung

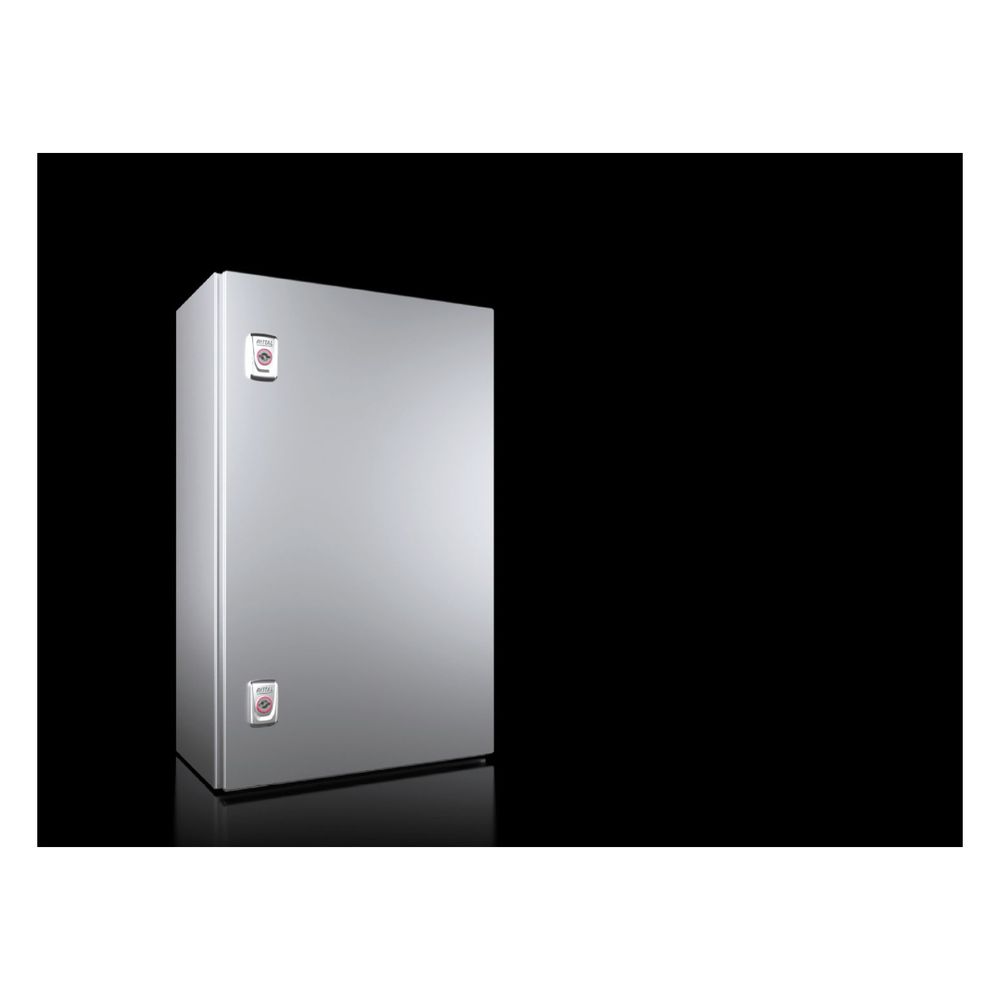

Rittal Kompakt-Schaltschrank AX 1008000, 380x600x210mm, Edelstahl 1.4301, Edelstahl
Der Rittal Kompakt-Schaltschrank der Serie AX aus Edelstahl 1.4301 bietet eine robuste Gehäuselösung für anspruchsvolle Umgebungen. Mit der Schutzart IP 66 und NEMA 4X eignet sich das eintürige Gehäuse für den Innen- und Außenbereich sowie für die Wandmontage. Ein integriertes Nockensystem ermöglicht einen effizienten Systemausbau ohne zusätzliche Bohrungen.
Robuste Konstruktion und Schutz
Das Gehäuse besteht aus einem gekanteten und geschweißten Korpus aus Edelstahl, der durch eine umlaufende Schutzrinne an der Türöffnung ergänzt wird. Die Tür ist mit einer eingeschäumten PU-Dichtung versehen, die eine zuverlässige Abdichtung sicherstellt. Die Oberfläche ist mit einem Strichschliff (Korn 400) veredelt. Für den Schutz der verbauten Komponenten sorgt zudem eine hohe Stoßfestigkeit gemäß IK10.
Flexibilität bei Montage und Ausbau
Die Ausstattung umfasst eine verzinkte Montageplatte mit Maßaufdruck, die eine präzise Installation ermöglicht. Dank der integrierten Gehäusenocken lässt sich das Innere flexibel anpassen. Die Tür verfügt über einen Öffnungswinkel von 130 Grad und wird durch zwei Vorreiberverschlüsse mit 3 mm Doppelbarteinsatz sicher verschlossen.
Technische Daten
- Breite: 380 mm
- Höhe: 600 mm
- Tiefe: 210 mm
- Montageplatte Breite: 330 mm
- Montageplatte Höhe: 575 mm
- Schutzart: IP 66
- NEMA Schutzart: 4X
- Stoßfestigkeit: IK10
- Material Gehäuse: Edelstahl 1.4301
- Materialstärke Gehäuse: 1,25 mm
Der Kompakt-Schaltschrank AX überzeugt durch seine widerstandsfähige Edelstahlkonstruktion und die hohe Schutzart IP 66. Mit den Abmessungen von 380 x 600 x 210 mm und der beiliegenden Montageplatte bietet er eine stabile Basis für elektrische Installationen. Die Kombination aus einfacher Wandmontage, flexiblen Ausbaumöglichkeiten durch das Nockensystem und der Eignung für raue Umgebungen macht dieses Gehäuse zu einer zuverlässigen Wahl für industrielle Anwendungen.
Lieferumfang
- 1x Gehäuse mit Tür
- 1x Montageplatte
- 2x Vorreiberverschluss mit 3 mm Doppelbarteinsatz
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Nein |
| Abmessung Montageplatte | 330 mm x 575 |
| Abmessungen allgemein | Breite: 380 mm Höhe: 600 mm Tiefe: 210 |
| Anzahl der Schlösser | 2 |
| Anzahl der Türen | 1 |
| Anzahl Verschlüsse | 2 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Ja |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Ja |
| Approbation NV | Nein |
| Approbation RMRS | Ja |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1008000 |
| Ausführung der Oberfläche | gebürstet/geschliffen |
| Ausführung Verschluss | Vorreiber |
| Beschreibung Verschluss | Ausführung Verschluss: Vorreiber Anzahl Verschlüsse: 2 Verschluss-Einsatz: 3 mm Doppelbart Material Verschluss: Zink-Druckguss |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Weltweite Approbationen (z. B. UL, cUL, CSA) / Schutzart bis IP 66 und NEMA 4/4X wird erfüllt / Sichere Kabeleinführung, die auch einer hohen Schutzartanforderung standhält / Passende Montagemöglichkeiten für jeden Aufstellungsort oder zur einfachen Aufhängung an Wänden und geraden Flächen |
| Branchentext - Überschrift | Kompakt-Schaltschrank, Edelstahl |
| Branchentext - Überschrift 2 | Torsteuerung mit AX Edelstahlgehäusen |
| Breite | 380 |
| Breite Montageplatte | 330 |
| EAN-13 | 4028177814974 |
| Eckmodell | Nein |
| EMV-Ausführung | Nein |
| Farbe | Edelstahl |
| Filter Kabeleinführung | Geschlossene Gehäuse |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Ja |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Ja |
| Geeignet für Wandmontage | Ja |
| Gewicht | 13,78 kg |
| Gewicht (pro VE) | 13.8 |
| Höhe | 600 |
| Höhe Montageplatte | 575 |
| Katalogseite in HB 36 | 238 |
| Koppelbar | Ja |
| Lieferumfang (Produktebene) | Gehäuse mit Tür(en), Öffnungswinkel 130° / Montageplatte / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Ja |
| Material (Produktebene) | Gehäuse: Edelstahl / Tür: Edelstahl, umlaufend eingeschäumte PU-Dichtung / Montageplatte: Stahlblech |
| Material (Variantenebene) | Edelstahl 1.4301 (AISI 304) |
| Material Verschluss | Zink-Druckguss |
| Materialstärke Gehäuse | 1.25 |
| Materialstärke Montageplatte | 2.5 |
| Materialstärke Tür | 1.5 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm / Montageplatte: verzinkt |
| PCF-Wert - Carbon footprint value | 48.35 |
| Product Carbon Footprint - PCF | 48,35 |
| REACH - Deklarationspflichtig | Nein |
| Schrägdach | Nein |
| Schutzart (IP) | IP66 |
| Schutzart IP nach IEC 60529 | IP 66 |
| Schutzart NEMA | NEMA 1 / NEMA 3R / NEMA 4 / NEMA 4X / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 2 |
| Steuerattribut Frontend - Grundmaterial | Edelstahl 1.4301 (AISI 304) |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 210 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 4 / Type 4X / Type 12 |
| Türanschlag wechselbar | Nein |
| Verpackungseinheit | 1 |
| Verschlusseinsatz | 3 mm Doppelbart |
| Werkstoff | rostfreier Stahl |
| Werkstoffgüte | Edelstahl 304 (V2A) |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | AX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
