Beschreibung

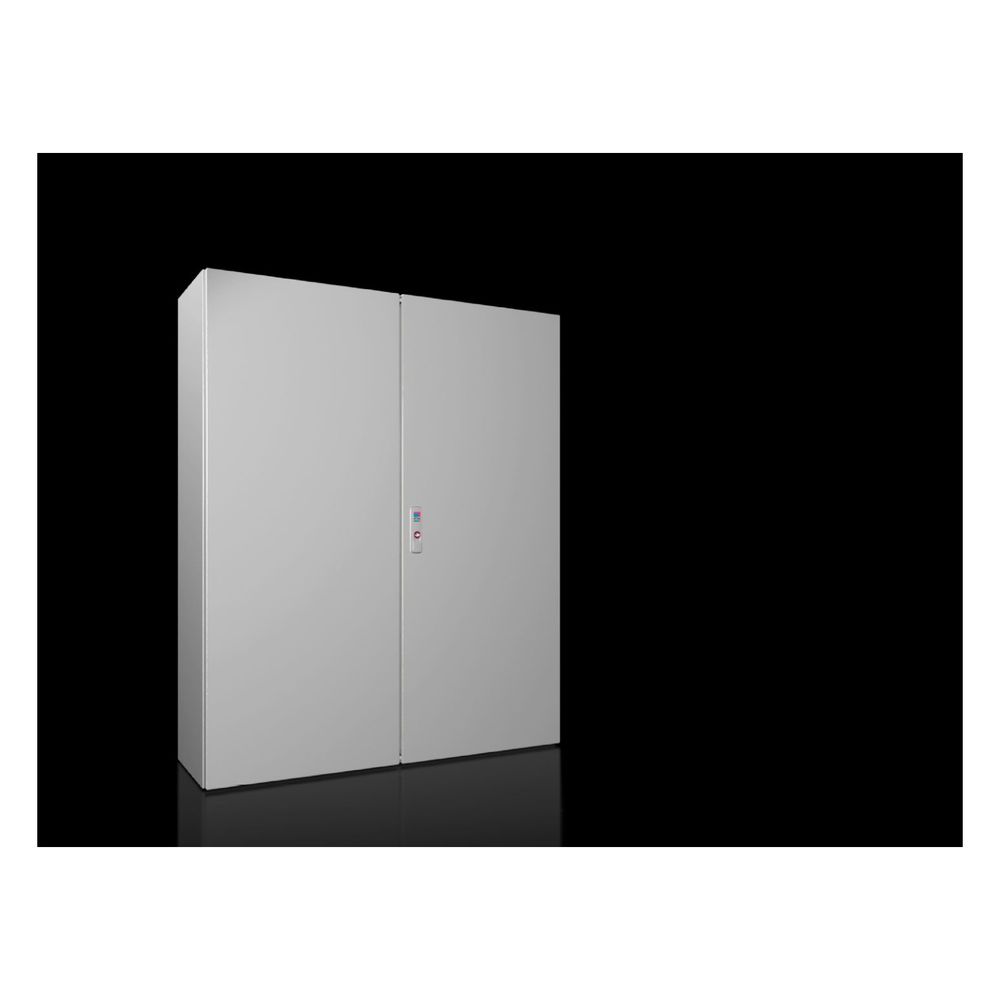

Rittal Kompakt-Schaltschrank AX 1213000, 1000x1200x300mm, Stahlblech, RAL 7035
Der Rittal Kompakt-Schaltschrank AX 1213000 bietet mit seinen Abmessungen von 1000 x 1200 x 300 mm eine robuste Lösung für die industrielle Automatisierung. Das zweitürige Gehäuse aus pulverbeschichtetem Stahlblech erfüllt die Schutzart IP55 und zeichnet sich durch eine hohe Schlagfestigkeit gemäß IK10 aus. Dank des integrierten 25 mm-System-Rasters ermöglicht das Modell eine flexible Montage von Systemkomponenten ohne zusätzliche Bohrungen.
Flexibler Innenausbau
Das Gehäuse nutzt ein System mit Gehäusenocken, das den Ausbau und die Nachrüstung von Zubehör vereinfacht. Die beidseitigen Türlochleisten bieten zusätzliche Montageflächen, während die verzinkte Montageplatte mit Maßaufdruck eine präzise Installation der elektrischen Komponenten unterstützt. Die Konstruktion aus einem Stück mit umlaufender Schutzrinne an der Türöffnung sorgt für Stabilität und Sicherheit.
Robuste Konstruktion
Die Oberfläche durchläuft eine dreifache Behandlung, bestehend aus einer nanokeramischen Beschichtung, einer Elektrophorese-Tauchgrundierung und einer äußeren Pulverbeschichtung in RAL 7035. Dies sorgt für Beständigkeit gegen Schmierstoffe, Mineralöle und Lösungsmittel. Der 3-Punkt-Verschluss mit 3 mm Doppelbarteinsatz sichert die Türen zuverlässig ab, während die geschäumte PU-Dichtung den Schutz vor äußeren Einflüssen aufrechterhält.
Technische Daten
- Breite: 1000 mm
- Höhe: 1200 mm
- Tiefe: 300 mm
- Schutzart: IP55
- Schlagfestigkeit: IK10
- Material: Stahlblech
- Farbe: RAL 7035
- Anzahl Türen: 2
- Montageplatte Maße: 945 mm x 1175 mm
Dieser Schaltschrank überzeugt durch seine Widerstandsfähigkeit und die durchdachte Systemintegration, die eine schnelle Montage ermöglicht. Mit der Schutzart IP55 und der robusten IK10-Klassifizierung ist das Modell für anspruchsvolle Umgebungen geeignet. Die Kombination aus großzügigem Innenraum, flexiblen Ausbaumöglichkeiten durch das 25 mm-Raster und der langlebigen Oberflächenbeschichtung macht ihn zu einer zuverlässigen Wahl für professionelle Elektroinstallationen.
Lieferumfang
- 1x Rittal Kompakt-Schaltschrank AX 1213.000
- 1x Montageplatte
- 2x Flanschplatte
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Ja |
| Abmessung Montageplatte | 945 mm x 1.175 |
| Abmessungen allgemein | Breite: 1.000 mm Höhe: 1.200 mm Tiefe: 300 |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 2 |
| Anzahl Flanschplatten | 2 |
| Anzahl Verschlüsse | 1 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1213000 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Ausführung Verschluss | 3-Punkt-Verschluss-System |
| Beschreibung Verschluss | Ausführung Verschluss: 3-Punkt-Verschluss-System Anzahl Verschlüsse: 1 Verschluss-Einsatz: 3 mm Doppelbart |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Weltweite Approbationen (z. B. UL, cUL, CSA) / Schutzart bis IP 66 und NEMA 4/4X wird erfüllt / Sichere Kabeleinführung, die auch einer hohen Schutzartanforderung standhält / Standard-Flanschplatten einfach austauschbar / Integrierte Türlochleisten schaffen zusätzliche Montagefläche / Passende Montagemöglichkeiten für jeden Aufstellungsort oder zur einfachen Aufhängung an Wänden und geraden Flächen |
| Branchentext - Überschrift | Kompakt-Schaltschrank |
| Breite | 1000 |
| Breite Montageplatte | 945 |
| Brillenflansch | Stahl |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177813205 |
| Eckmodell | Ja |
| EMV-Ausführung | Nein |
| Farbe | grau |
| Filter Kabeleinführung | Flanschplatten/Bleche |
| Filter Richtung der Kabeleinführung | Von unten |
| Flanschplatte | Größe: 6 Anzahl: 2 |
| Flanschplattengröße | 6 |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Ja |
| Gewicht | 73,8 kg |
| Gewicht (pro VE) | 73.8 |
| Höhe | 1200 |
| Höhe Montageplatte | 1175 |
| Infotext Keyuser - nur intern | 16.06.2020: PStrauch über TWelsch: Angabe um IK10 erweitert. Info von R.Hartmann, nach RS NT/19.10.2020 Verfügbarkeitsinfo "Europe / Middle East / Africa: 03/2020 " raus genommen PStrauch, nach Abstimmung NT, RH 15.03.2023 Beschreibung und Nutzen hinzugefügt, 19.02.2024 Info NT,MM,MS Nachfolger AX zu CM weltweit auf Aktive stellen auch in den NICHT AX Ländern (JA,APM,IN,AUS) |
| Katalogseite in HB 36 | 91 |
| Koppelbar | Nein |
| Lieferumfang (Produktebene) | Gehäuse mit Tür(en) / Flanschplatte(n) im Gehäuseboden / Montageplatte / Türlochleiste / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuse: Stahlblech / Tür: Stahlblech, umlaufend eingeschäumte PU-Dichtung |
| Material für Filterfunktion | Stahlblech |
| Materialstärke Gehäuse | 1.5 |
| Materialstärke Montageplatte | 2.5 |
| Materialstärke Tür | 2 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack / Montageplatte: verzinkt |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 244.81 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 244,81 kg CO2 eq (Cat B) |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK10 |
| Schrägdach | Nein |
| Schutzart (IP) | IP55 |
| Schutzart IP nach IEC 60529 | IP 55 |
| Schutzart NEMA | NEMA 1 / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 1 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 300 |
| Type Rating nach UL 508A | Type 1 / Type 12 |
| Türanschlag wechselbar | Ja |
| Verpackungseinheit | 1 |
| Verschlusseinsatz | 3 mm Doppelbart |
| Vorteile | Mehr Innenausbaumöglichkeiten durch integrierte Gehäusenocken im 25 mm-System-Raster in Kombination mit der Schiene für Innenausbau und unserem vielfältigen Systemzubehör / Erhalt der Schutzart (UL-Approbation) durch Montage der Schiene für Innenausbau ohne Bohren / Zusätzliche Montageebene und erhöhte Traglast durch Bodenausbauschiene / Einfache Planung und Konfiguration mit dem Rittal Konfigurator RiPanel |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | AX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
