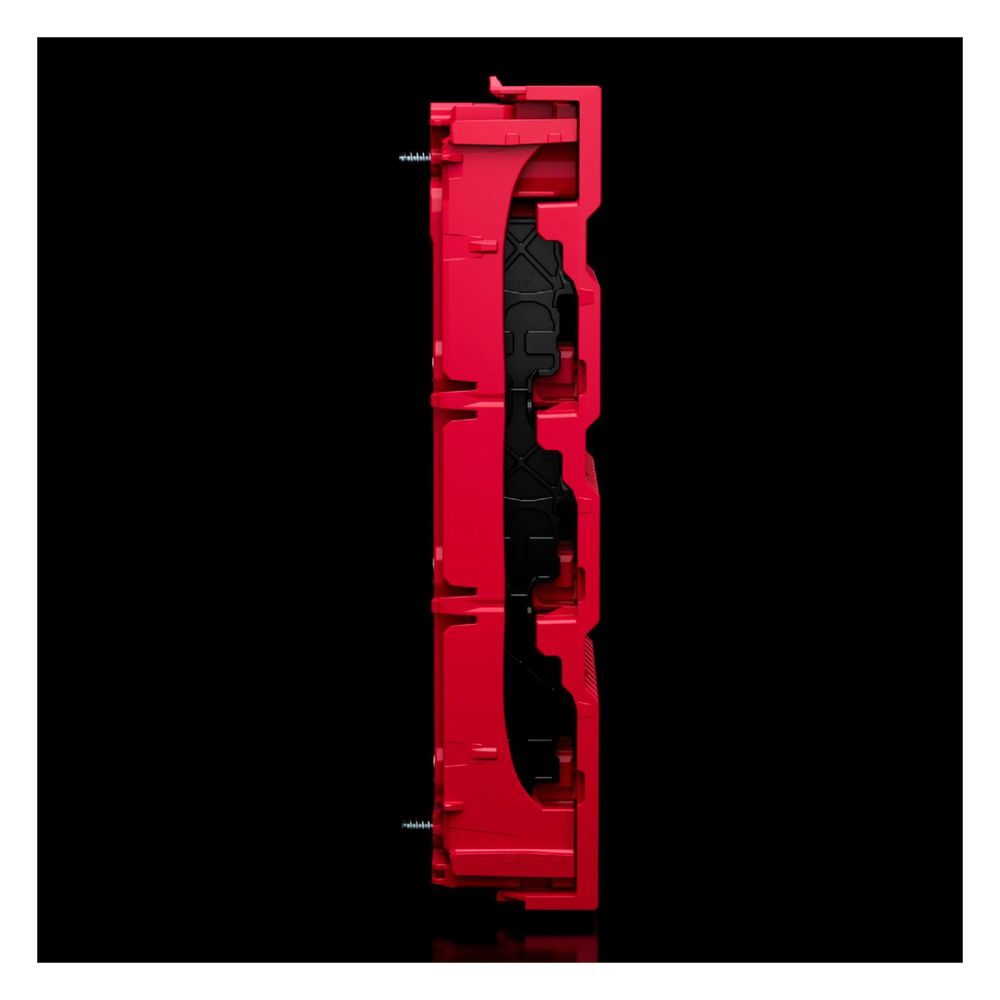

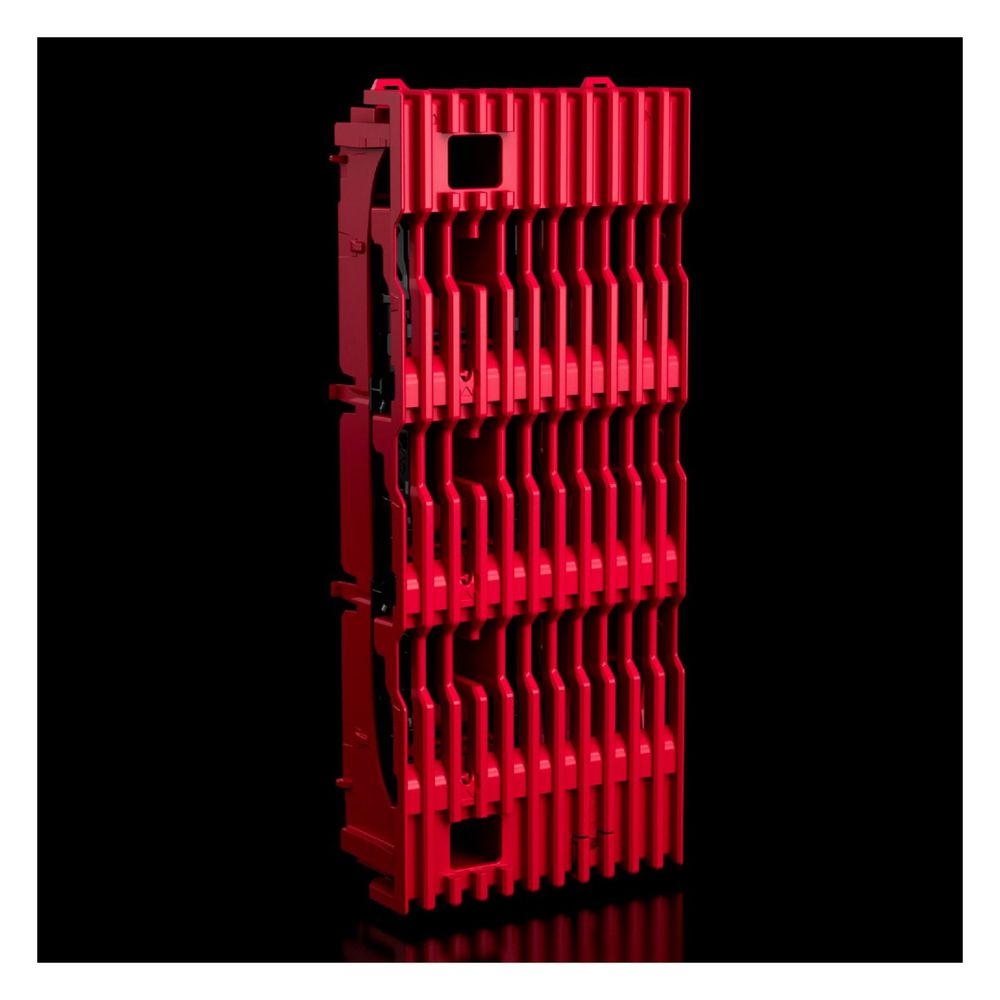

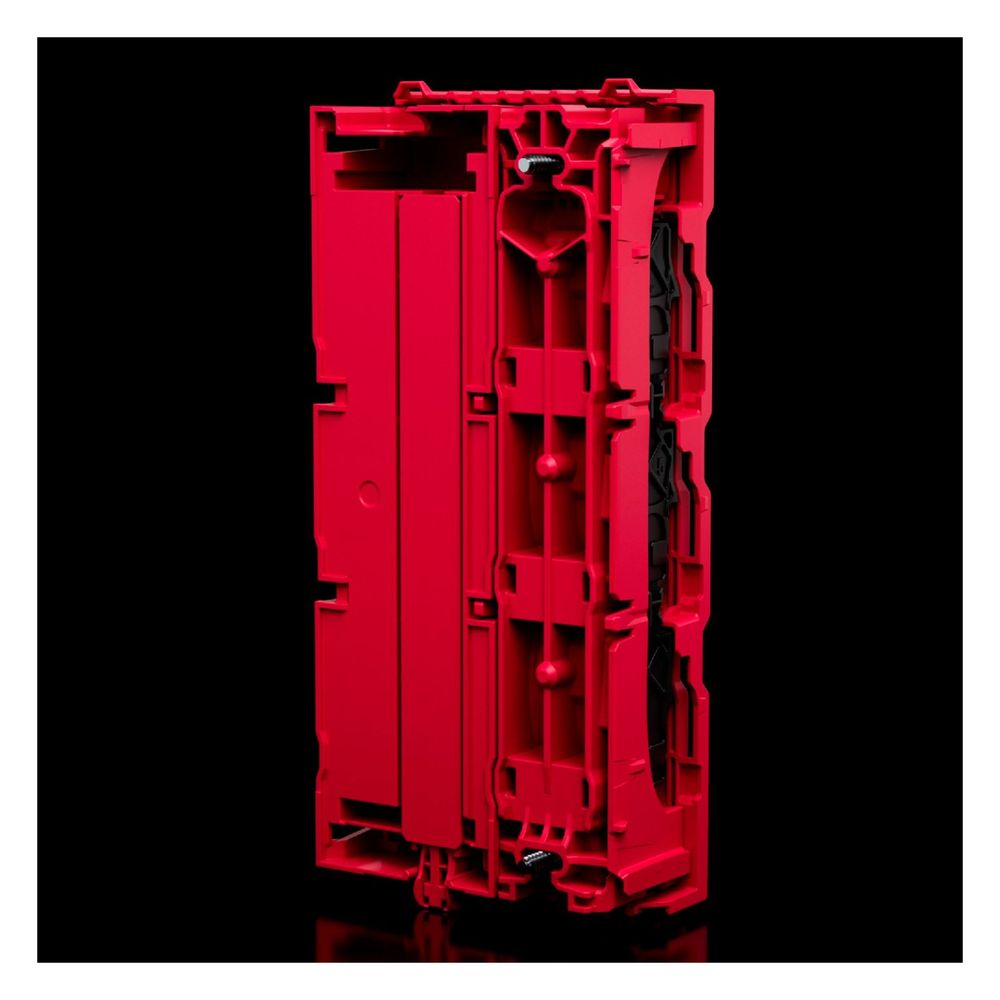

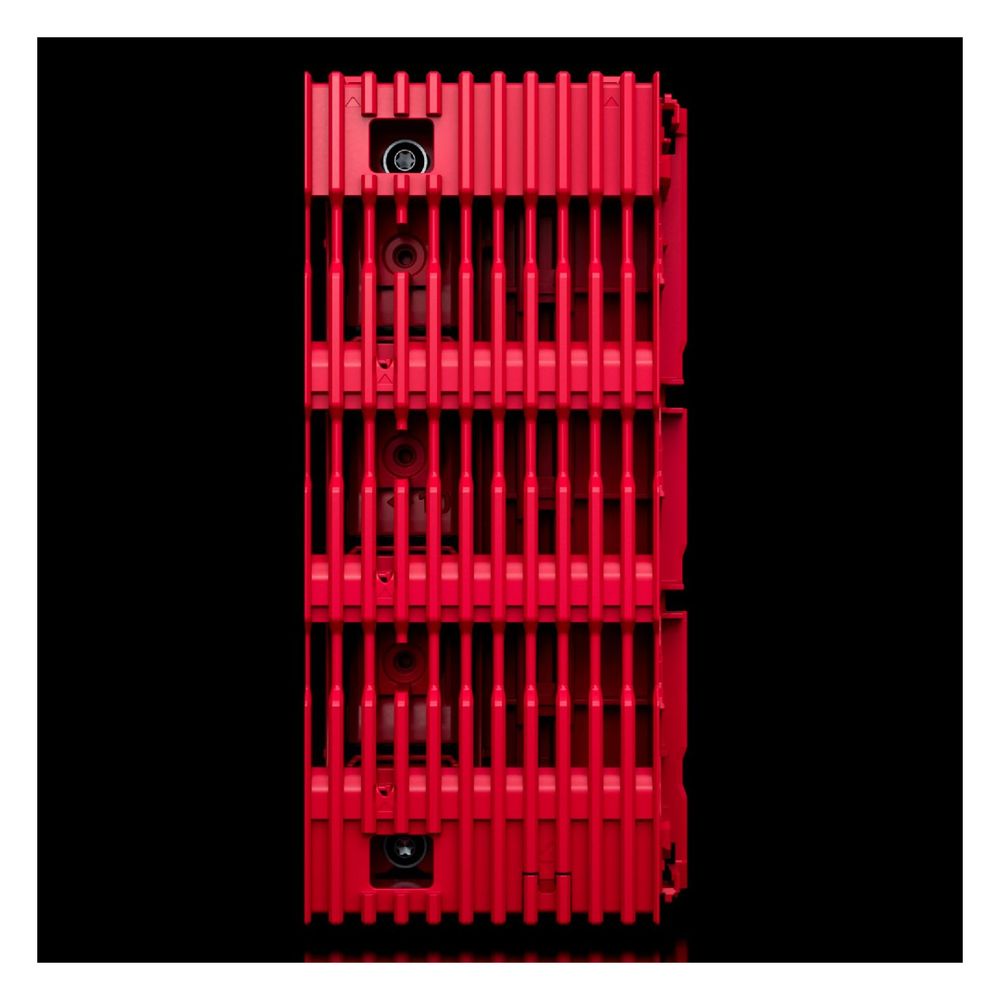

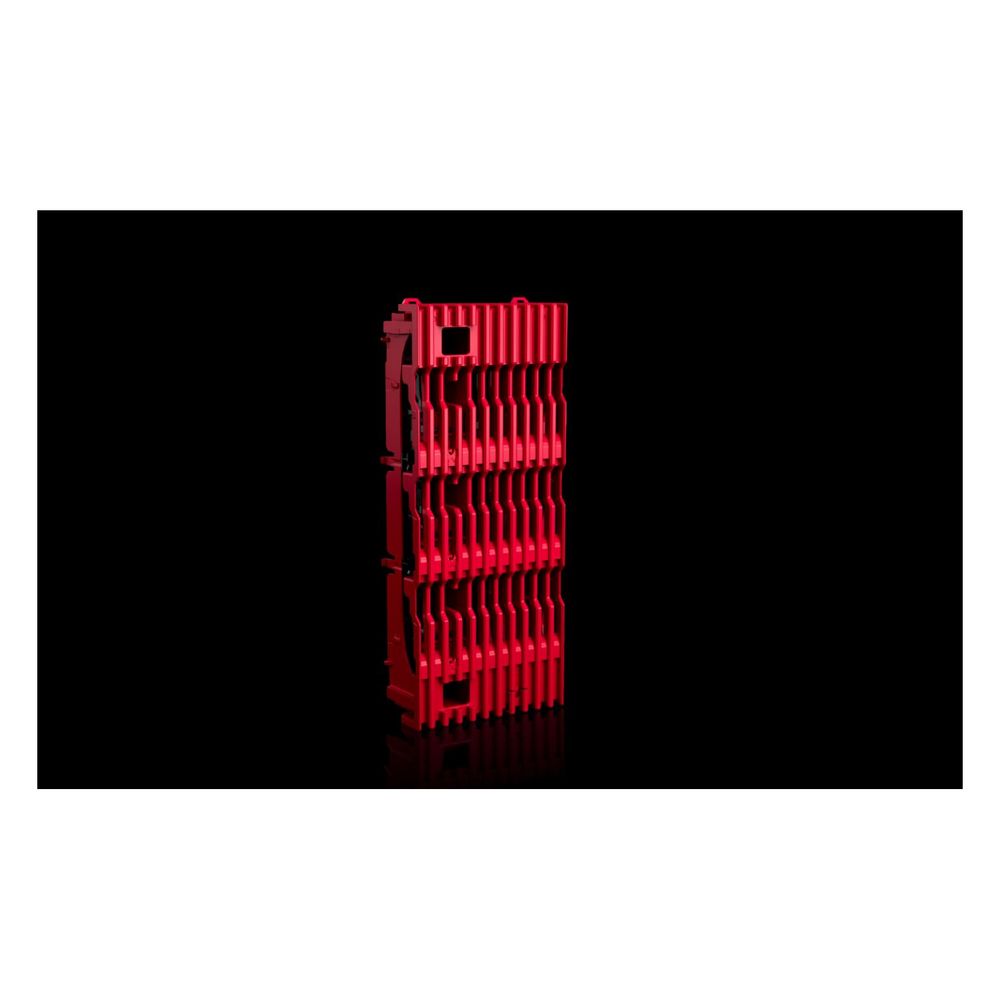

Rittal Basismodul RiLineX, 3-polig 100x246x49,2mm, Polyamid, RAL 35745/RAL 9005, 9360110
Das 3-polige Basismodul aus der RiLineX-Serie von Rittal dient als zentrale Komponente für den Aufbau modularer Sammelschienensysteme. Es ermöglicht eine flexible Konfiguration für Anwendungen mit Wechselstrom bis 1000 V AC sowie Gleichstrom bis 1500 V DC und zeichnet sich durch eine Kurzschlussfestigkeit von bis zu 65 kA aus. Das System ist für eine horizontale, vertikale oder überkopf Montage ausgelegt und unterstützt Flachschienen mit Abmessungen von 15 x 5 mm bis 30 x 10 mm.
Flexibler Systemaufbau
Das Modul verfügt über einen integrierten, überbaubaren Sammelschienenhalter, der eine einfache Aufnahme der Schienen ermöglicht. Durch das modulare Design lassen sich individuelle Boards bis zu einer Systemlänge von 2400 mm realisieren. Eine integrierte Leitungsführung im Rückbereich des Moduls bietet zusätzlichen Raum für Steuerleitungen und unterstützt eine übersichtliche Installation. Die Montage erfolgt werkzeuglos, was die Effizienz bei der Errichtung des Systems steigert.
Sicherheit und Normen
Das Gehäuse aus Polyamid bietet einen Berührungsschutz gemäß Schutzart IP 2XB, welcher durch den Einsatz optionaler Abdeckstreifen auf IP 3X erweitert werden kann. Das System ist nach IEC 61439-1 sowie UL 508 geprüft, wodurch es sich für anspruchsvolle industrielle Umgebungen eignet. Mit einem maximalen Bemessungsstrom von 800 A bietet die Lösung eine leistungsfähige Basis für die Energieverteilung.
Das Basismodul überzeugt durch seine hohe Flexibilität und die einfache Erweiterbarkeit innerhalb des RiLineX-Systems. Mit einer Kurzschlussfestigkeit von 65 kA und der Eignung für Spannungen bis 1500 V DC stellt es eine robuste Lösung für moderne Schaltanlagen dar. Die kompakten Abmessungen von 100 mm Breite und 246 mm Höhe ermöglichen eine platzsparende Integration in bestehende Infrastrukturen.
Technische Daten
- Breite: 100 mm
- Höhe: 246 mm
- Tiefe: 49,2 mm
- Polzahl: 3-polig
- Schienenmittenabstand: 60 mm
- Bemessungsstrom max.: 800 A
- Bemessungsspannung: 1000 V AC / 1500 V DC
- Bemessungskurzzeitstromfestigkeit: 65 kA
- Schutzart: IP 2XB
- Material: Polyamid (PA 6)
Lieferumfang
- 1x Basismodul Unterteil
- 1x Basismodul (Berührungsschutzabdeckung)
- 1x Befestigungsschrauben
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 100 mm Höhe: 246 mm Tiefe: 49,2 |
| Artikelnummer | RITTAL-9360110 |
| Bemessungsisolationsspannung Ui | 1000 / 1500 |
| Bemessungskurzzeitstromfestigkeit | 65 |
| Bemessungsspannung | 1000 / 600 / 1500 / 600 |
| Bemessungsstoßspannung | 12 |
| Bemessungsstrom | 0 |
| Bemessungsstrom max | 800 |
| Betriebs-Luftfeuchtigkeit max | 90 |
| Betriebs-Luftfeuchtigkeit min | 10 |
| Betriebstemperatur max | 55 |
| Betriebstemperatur min | -5 |
| Betriebstemperaturbereich | -5 °C...55 |
| Brandlast | 12.138 |
| Breite | 100 |
| Color (Product level) | RAL 35745 / RAL 9005 |
| EAN-13 | 4028177997295 |
| Elektrische Werte UL (SCCR) | 65 kA - 600 V, RMS, unprotected / 100 kA - 600 V, Fuse Class L max. 1600 A, JDDZ/7 / 100 kA - 480 V, Circuit Breaker max. 800 A, DIVQ/7 / 65 kA - 600 V, Circuit Breaker max. 800 A, DIVQ/7 |
| Farbe | RAL 35745 RAL 9005 |
| Frequenz der Grundschwingung | 50...60 |
| Frequenz der Grundschwingung max | 60 |
| Frequenz der Grundschwingung min | 50 |
| Für Sammelschienen mm | 15 x 5/10 / 20 x 5/10 / 30 x 5/10 |
| Für Sammelschienen mm/Bemessungsstoßstromfestigkeit Ipk | 15 x 5/10 mm 20 x 5/10 mm 30 x 5/10 |
| Gewicht | 3,28 kg |
| Hinweis | Sammelschienen sind nicht im Lieferumfang enthalten |
| Hinweis allgemein | Sammelschienen sind nicht im Lieferumfang enthalten |
| Hinweis Schutzart | Um die Schutzart IP 3X zu erreichen, sind die Boardschlitze mit Abdeckstreifen 9365.020 zu verschließen. |
| Höhe | 246 |
| Kurzschlussfestigkeit (Icw) | 0 |
| Lagertemperatur max | 75 |
| Lagertemperatur min | -25 |
| Lagertemperaturbereich | -25 °C...75 |
| Lieferumfang (Produktebene) | Basismodul Unterteil / Basismodul (Berührungsschutzabdeckung) / Inkl. Befestigungsschrauben |
| Luftfeuchtigkeit (nicht kondensierend) | 10...90 |
| Material (Produktebene) | Polyamid (PA 6) / Brandverhalten gemäß UL 94 |
| Normen | IEC/EN 61439-1 / UL 508 |
| Oberflächenschutz | sonstige |
| PCF-Wert - Carbon footprint value | 19.31 |
| Pol-Anzahl | 3-polig |
| Polzahl | 3 |
| Polzahl/Schienenmittenabstand | 3-polig 60 |
| Product Carbon Footprint - PCF | 19,31 |
| Schienenabstand | 60 |
| Schienenhöhe | 0 |
| Schienenmittenabstand | 60 |
| Schienenstärke | 0 |
| Schutzart IP nach IEC 60529 | IP 2XB |
| Temperaturbereich | Betriebstemperatur min: -5 °C...Betriebstemperatur max: 55 °C Lagertemperatur min: -25 °C Lagertemperatur max: 75 |
| Tiefe | 49.2 |
| Verpackungseinheit | 6 |
| Verschmutzungsgrad | 3 |
| Vorteile | Skalierbare Systemlängen mit Basismodulen / Einfache Montage / Skalierbare Bemessungsströme durch variable Sammelschienenquerschnitte / Geprüfte Kurzschlussfestigkeit bis max. 65 kA / Geeignet für Anwendungen im Bereich Wechselstrom bis 1000 V AC und Gleichstrom bis 1500 V DC / Umfangreiches Systemzubehör / Berührungsschutz bis IP 2XB, aufrüstbar auf IP 3X / Geprüft und zertifiziert nach IEC und UL / Einfache Erweiterung und Feldanreihung |
| Werkstoff | sonstige |
| Zeit | 500 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | RiLineX Modulares Board |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | UL |
| Überspannungskategorie | 4 |
| WEEE-Nr. | 11161726 |
