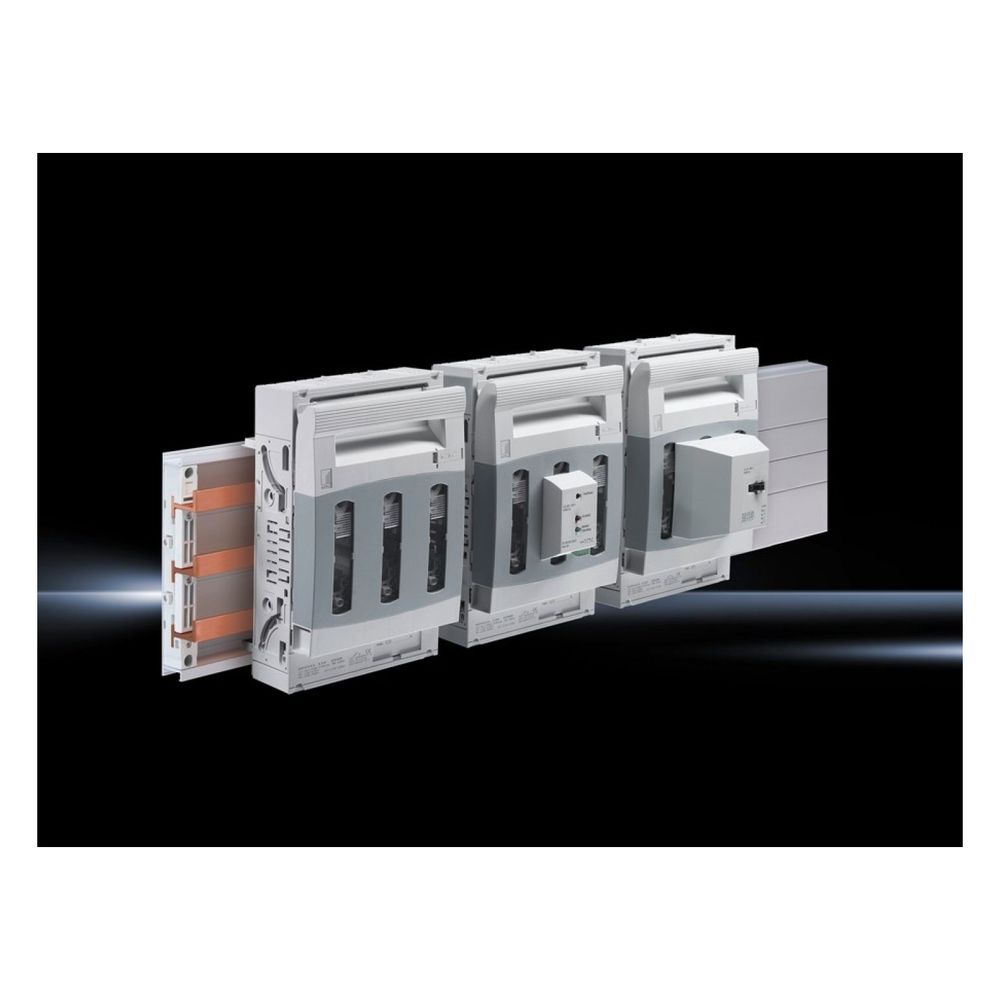

Rittal NH-Sicherungslasttrenner RiLine Gr.3, 630A 690V, 250x298mm, Polyamid, RAL 7035/7001
Der NH-Sicherungslasttrenner der Serie RiLine von Rittal ist für den Einsatz in 60 mm Sammelschienensystemen konzipiert. Das 3-polige Schaltgerät ermöglicht eine sichere Stromverteilung bei einem Bemessungsbetriebsstrom von bis zu 630 A und einer Bemessungsbetriebsspannung von 690 V AC. Die Betätigung erfolgt über einen frontseitigen Deckelgriff.
Robuste Anschlusstechnik
Das Gerät ist für den flexiblen Leitungsabgang nach oben oder unten ausgelegt. Rundleiter können in einem Querschnittsbereich von 10 bis 300 mm² mittels M10-Schraubanschluss kontaktiert werden. Für die Verwendung von lamellierten Kupferschienen steht ein Klemmraum von 50 x 10 mm zur Verfügung, wobei das System für Sammelschienenstärken von 5 mm oder 10 mm geeignet ist.
Sicherheit und Normen
Die Konstruktion aus Polyamid erfüllt die Anforderungen gemäß DIN EN 60947-3 für Schaltgeräte sowie DIN EN 60269-2 für Sicherungseinsätze. Frontseitig erreicht der Lasttrenner die Schutzart IP20. Das System ist für den Aufbau auf Sammelschienensystemen optimiert und unterstützt eine effiziente Energieverteilung in Schaltanlagen.
Der NH-Sicherungslasttrenner überzeugt durch seine kompakte Bauweise und hohe elektrische Belastbarkeit. Mit einem Bemessungsdauerstrom von 630 A und einer Bemessungsisolationsspannung von 1000 V bietet er eine zuverlässige Lösung für Anwendungen in der Niederspannungsverteilung. Die Ausführung mit versilberten Kontaktbahnen unterstützt eine dauerhafte Betriebssicherheit.
Technische Daten
- Baugröße: 3
- Bemessungsbetriebsstrom: 630 A
- Bemessungsbetriebsspannung: 690 V AC
- Polzahl: 3-polig
- Anschlussart: Schraube M10
- Sammelschienensystem: 60 mm
- Querschnitt Rundleiter: 10 - 300 mm²
- Klemmraum lamellierte Kupferschienen: 50 x 10 mm
- Schutzart frontseitig: IP20
- Breite: 250 mm
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 250 mm Höhe: 298 |
| Anschluss von Rundleitern | 10 - 300 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anschlussart, elektrisch | Schraube M10 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Ja |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-9343310 |
| Ausführung | Für 60 mm Sammelschienensysteme |
| Ausführung (Variantenebene) | Für 60 mm Sammelschienensysteme |
| Ausführung als Hauptschalter | Nein |
| Ausführung als NOT-AUS-Einrichtung | Nein |
| Ausführung als Sicherheitsschalter | Nein |
| Ausführung des Betätigungselements | Deckelgriff |
| Bemessungsbetriebsspannung | 690 V, 3~ |
| Bemessungsbetriebsspannung für FactFinder Filter | 690 / 690 |
| Bemessungsbetriebsstrom (max) | 630 |
| Bemessungsdauerstrom Iu | 630 |
| Breite | 250 |
| Color (Product level) | Chassis: RAL 7035 / Deckel: RAL 7035/7001 |
| EAN-13 | 4028177540453 |
| ECCN Code | NOT_RELEVANT |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Sicherungslasttrenner |
| Farbe | Chassis: RAL 7035 Deckel: RAL 7035/7001 |
| Für Baugröße | 3 |
| Für Montageplattenaufbau | Nein |
| Für Querschnitt Sammelschienen E-Cu (Stärke) | 5 / 10 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Geeignet für Bodenbefestigung | Nein |
| Geeignet für Frontbefestigung | Ja |
| Geeignet für Sammelschienenaufbau | Ja |
| Geeignet für Sicherungseinsätze | sonstige |
| Gewicht | 4,22 kg |
| Gewicht (pro VE) | 4.22 |
| Hinweis | Die angegebenen technischen Daten können für UR-Anwendungen abweichen. Anwendungen nach UR nur in Verbindung mit „Special Purpose Fuses“. |
| Hinweis allgemein | Die angegebenen technischen Daten können für UR-Anwendungen abweichen. Anwendungen nach UR nur in Verbindung mit „Special Purpose Fuses“. |
| Höhe | 298 |
| Katalogseite in HB 36 | 328 |
| Klemmraum f lamellierte Cu-Schienen (Breite) | 50 |
| Klemmraum f lamellierte Cu-Schienen (Höhe) | 10 |
| Klemmraum für lamellierte Kupferschienen | Klemmraum-Breite: 50 mm Klemmraum-Höhe: 10 |
| Klemmraum für lammelierte Kupferschienen (B x H) | 50 x 10 |
| Leitungsabgang | oben/unten |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94 / Kontaktbahnen: Elektrolytkupfer, versilbert |
| Max Bemessungsbetriebsspannung Ue bei AC | 690 |
| Mit elektronischer Sicherungsüberwachung (ESÜ) | Nein |
| Mit Sicherungsüberwachung | Nein |
| Motorantrieb integriert | Nein |
| Motorantrieb optional | Nein |
| Nennstrom | 630 |
| NH-Baugröße | 3 |
| Passend für Sammelschienen mit Querschnitt | Höhe: 5, 10 |
| Pol-Anzahl | 3-polig |
| Polzahl | 3 |
| Position des Betätigungselements | vorne |
| Produktserie | RiLine |
| Prüfgrundlage | IEC/DIN EN 60 947-3 / DIN EN 60 269-2 (Sicherungseinsätze) |
| Querschnitt Rundleiter | 10 - 300 |
| Querschnitt Rundleiter max | 300 |
| Querschnitt Rundleiter min | 10 |
| REACH - Deklarationspflichtig | Nein |
| Schutzart (IP), frontseitig | IP20 |
| Sortierhilfe Bestelltabelle Print | 3 |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Verpackungseinheit | 1 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | NH-Sicherungslasttrenner |
| WEEE-Nr. | 11161726 |
