Beschreibung

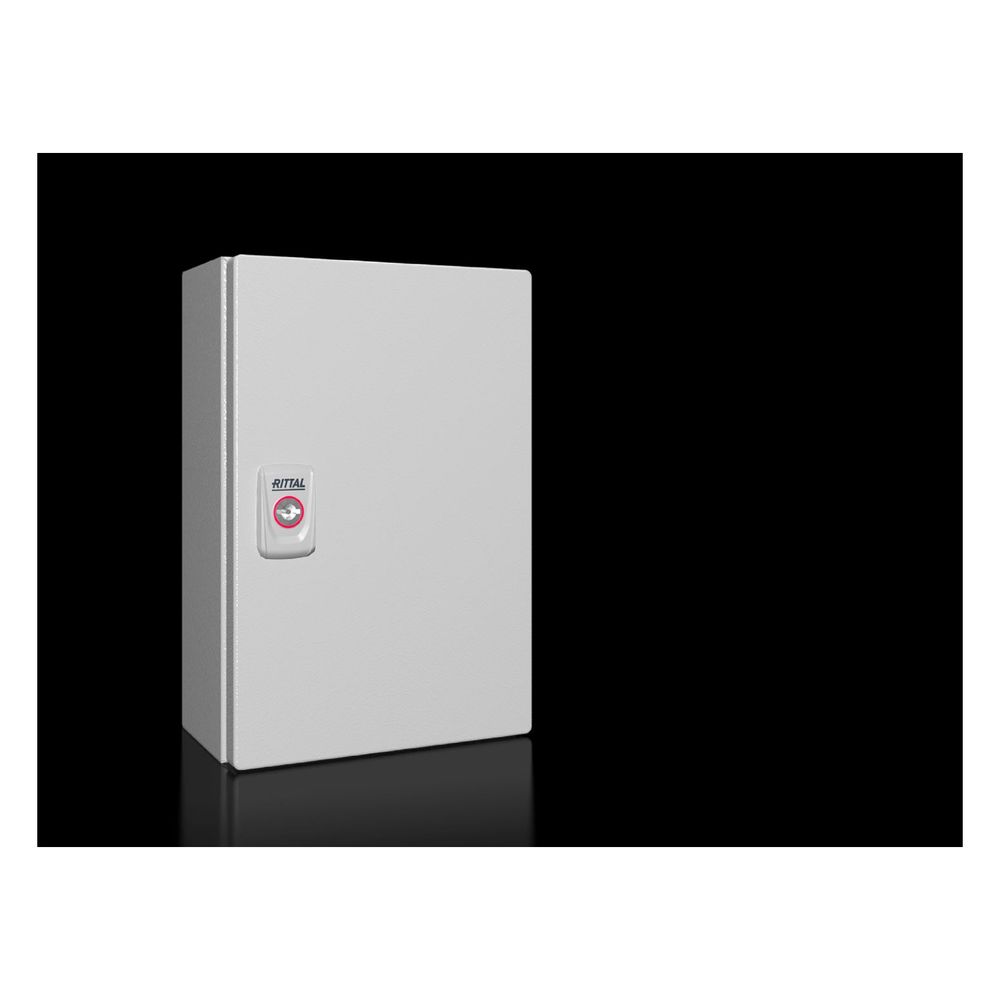

Rittal Elektro-Box KX 1554000, 200x300x120mm, Stahlblech, RAL 7035
Das Rittal Kleingehäuse KX 1554000 ist eine robuste E-Box aus Stahlblech, die für die sichere Unterbringung von Komponenten in industriellen Umgebungen konzipiert ist. Mit der Schutzart IP66 bietet das Gehäuse einen hohen Schutz gegen Staub und Strahlwasser. Dank der kompakten Abmessungen von 200 x 300 x 120 mm eignet sich das Modell ideal für die Wandmontage.
Robuste Konstruktion und Schutz
Das Gehäuse besteht aus einem einteilig gekanteten und geschweißten Stahlblechkorpus, der durch eine dreifache Oberflächenbehandlung – bestehend aus nanokeramischer Beschichtung, Elektrophorese-Tauchgrundierung und einer pulverbeschichteten Struktur in RAL 7035 – eine hohe Beständigkeit gegen Mineralöle, Schmierstoffe und Lösungsmittel aufweist. Die Tür ist mit einer umlaufend eingeschäumten PU-Dichtung ausgestattet, die in Verbindung mit der Schutzrinne an der Türöffnung die Dichtigkeit sicherstellt. Die Schlagfestigkeit des Gehäuses entspricht der Klasse IK08.
Montage und Handhabung
Die E-Box zeichnet sich durch hohen Montagekomfort aus. Die Rückwand verfügt über Durchzüge für eine direkte Wandbefestigung. Zur Erdung sind Schutzleiteranschlüsse sowohl im Gehäuse als auch über U-Winkel in der Tür vorhanden. Der Verschluss erfolgt über einen Vorreiber mit 3 mm Doppelbart-Einsatz. Ein auf Korpus und Tür aufgebrachter QR-Code ermöglicht den schnellen Abruf von Produktinformationen und unterstützt die Nachverfolgbarkeit.
Technische Daten
- Breite: 200 mm
- Höhe: 300 mm
- Tiefe: 120 mm
- Schutzart: IP66
- Schlagfestigkeit: IK08
- Material: Stahlblech
- Oberfläche: Pulverbeschichtet
- Farbe: RAL 7035
- Montageplatte Abmessung: 175 mm x 285 mm
Das Kleingehäuse KX bietet eine zuverlässige Lösung für den Schutz empfindlicher Elektronik. Durch die Kombination aus der widerstandsfähigen Stahlblechkonstruktion, der hohen Schutzart IP66 und der IK08-Schlagfestigkeit ist eine dauerhafte Funktionalität sichergestellt. Die mitgelieferte Montageplatte und die durchdachten Erdungsmöglichkeiten erleichtern die Installation erheblich, während die hochwertige Pulverbeschichtung für eine langlebige Beständigkeit in anspruchsvollen Umgebungen sorgt.
Lieferumfang
- 1x Gehäuse mit Tür
- 1x Montageplatte
- 1x Vorreiberverschluss mit 3 mm Doppelbart-Einsatz
- 1x 180°-Scharnier
Technische Daten
| Hersteller | Rittal |
| Abmessung Montageplatte | 175 mm x 285 |
| Abmessungen allgemein | Breite: 200 mm Höhe: 300 mm Tiefe: 120 |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 1 |
| Anzahl Verschlüsse | 1 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1554000 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Beschreibung Verschluss | Anzahl Verschlüsse: 1 |
| Bodenstehendes Wandmodell | Nein |
| Breite | 200 |
| Breite Montageplatte | 175 |
| Brillenflansch | Stahl |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177816565 |
| Eckmodell | Nein |
| EMV-Ausführung | Nein |
| Farbe | sonstige |
| Filter Kabeleinführung | Geschlossene Gehäuse |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Ja |
| Gewicht | 3,626 kg |
| Gewicht (pro VE) | 3.63 |
| Höhe | 300 |
| Höhe Montageplatte | 285 |
| Infotext Keyuser - nur intern | 16.06.2020: PStrauch über TWelsch: Angabe um IK08 erweitert. Info von R.Hartmann, 24.06.2020 PStrauch über TWelsch Status auf Aktive (auf P Ebene) war weg. Report nicht umgestellt, NT 21.10.20: Ergänz. um Anzahl Verschluss+180° Lieferumfang /Pstrauch |
| Katalogseite in HB 36 | 66 |
| Lieferumfang (Produktebene) | Gehäuse mit Tür / Montageplatte / Vorreiberverschluss mit 3 mm Doppelbart-Einsatz / 180°-Scharnier |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuse: Stahlblech / Tür: Stahlblech, umlaufend eingeschäumte PU-Dichtung |
| Material für Filterfunktion | Stahlblech |
| Materialstärke Gehäuse | 1.25 |
| Materialstärke Montageplatte | 2 |
| Materialstärke Tür | 1.25 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Nein |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack / Montageplatte: verzinkt |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 31.21 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 31,21 kg CO2 eq (Cat B) |
| Produktbeschreibung (Description Temporary) | Das Kleingehäuse KX, E-Box KX, Stahlblech bietet einen hohen Montagekomfort sowie Flexibilität bei Auswahl der Verschluss-Systeme. |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK08 |
| Schrägdach | Nein |
| Schutzart (IP) | IP66 |
| Schutzart IP nach IEC 60529 | IP 66 |
| Schutzart NEMA | NEMA 1 / NEMA 3R / NEMA 4 / NEMA 12 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK08 |
| Tiefe | 120 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 4 / Type 12 |
| Verpackungseinheit | 1 |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | KX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
