Beschreibung

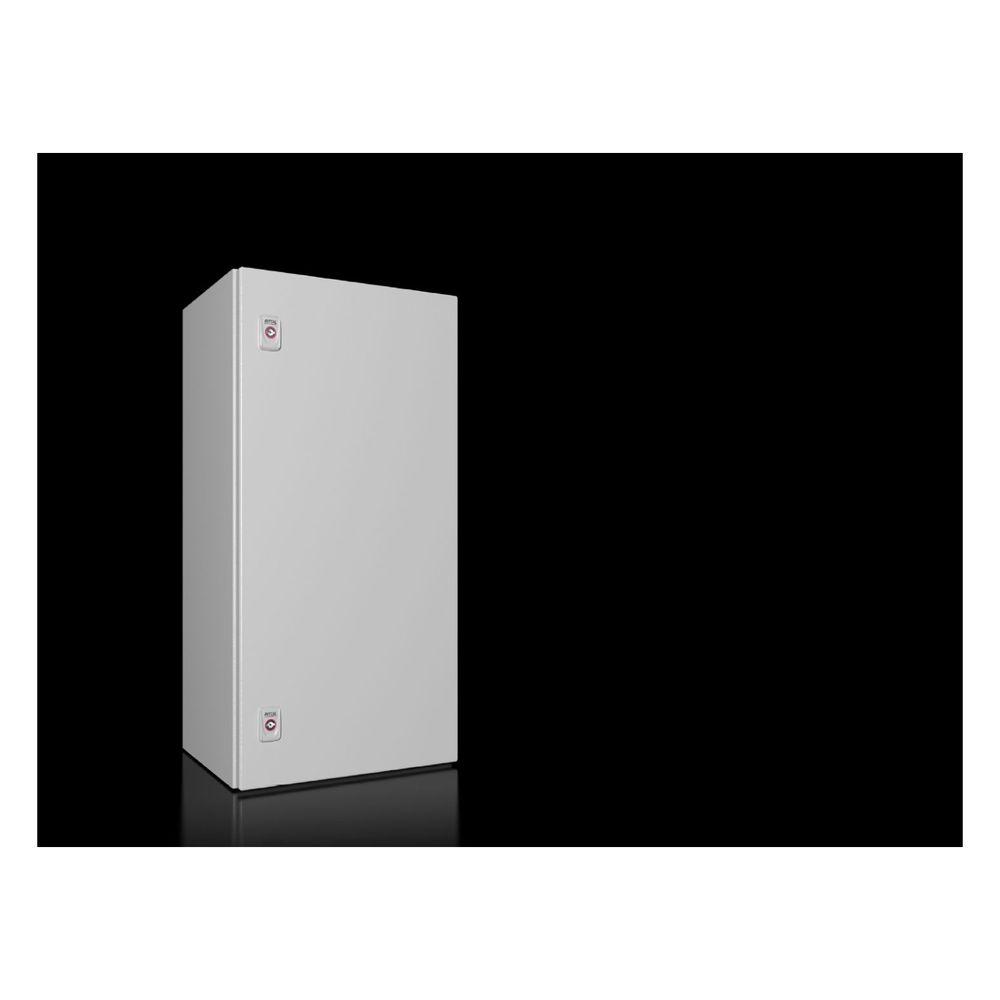

Rittal Kompakt-Schaltschrank AX 1037000, 400x800x300mm, Stahlblech, Grau
Der Kompakt-Schaltschrank AX von Rittal bietet eine robuste Lösung für die sichere Unterbringung von Automatisierungstechnik. Mit einer Schutzart von IP66 und einer Schlagfestigkeit nach IK10 eignet sich das Gehäuse aus pulverbeschichtetem Stahlblech für anspruchsvolle industrielle Umgebungen. Das 1-türige Modell zeichnet sich durch ein integriertes 25 mm-System-Raster aus, das eine flexible Montage von Zubehör ohne zusätzliche Bohrungen ermöglicht.
Flexibler Innenausbau und Montage
Das Gehäuse verfügt über eingeprägte Gehäusenocken, die das bewährte System-Raster von Großschränken auf das kompakte Format übertragen. Dies schafft eine zusätzliche Montageebene und erhöht die Traglast. Die Tür ist mit einer umlaufend eingeschäumten PU-Dichtung ausgestattet und lässt sich für eine optimale Zugänglichkeit von rechts auf links anschlagen. Zur einfachen Kabeleinführung ist eine Flanschplatte im Gehäuseboden integriert.
Schutz und Langlebigkeit
Die Oberfläche des Gehäuses durchläuft eine dreifache Behandlung, bestehend aus einer nanokeramischen Beschichtung, einer Elektrophorese-Tauchgrundierung und einer abschließenden Pulverbeschichtung in RAL 7035. Diese Kombination sorgt für eine hohe Beständigkeit gegen Mineralöle, Schmierstoffe und Lösungsmittel. Die Konstruktion erfüllt internationale Standards und bietet eine hohe Planungssicherheit.
Der Schaltschrank kombiniert eine hohe Schutzart von IP66 mit einer robusten Stahlblechkonstruktion, die für eine dauerhafte Zuverlässigkeit sorgt. Dank der integrierten Türlochleisten und der mitgelieferten verzinkten Montageplatte ist eine effiziente Installation von Komponenten möglich. Mit seinen Abmessungen von 400 x 800 x 300 mm bietet das Modell eine kompakte und leistungsfähige Basis für vielfältige Anwendungen in der industriellen Steuerungstechnik.
Technische Daten
- Breite: 400 mm
- Höhe: 800 mm
- Tiefe: 300 mm
- Schutzart: IP66
- Schlagfestigkeit: IK10
- Material: Stahlblech
- Oberfläche: Pulverbeschichtet
- Farbe: RAL 7035
- Montageplatte (B x H): 345 mm x 775 mm
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Nein |
| Abmessung Montageplatte | 345 mm x 775 |
| Abmessungen allgemein | Breite: 400 mm Höhe: 800 mm Tiefe: 300 |
| Anzahl der Schlösser | 2 |
| Anzahl der Türen | 1 |
| Anzahl Flanschplatten | 1 |
| Anzahl Verschlüsse | 2 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1037000 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Ausführung Verschluss | Vorreiber |
| Beschreibung Verschluss | Ausführung Verschluss: Vorreiber Anzahl Verschlüsse: 2 Verschluss-Einsatz: 3 mm Doppelbart |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Weltweite Approbationen (z. B. UL, cUL, CSA) / Schutzart bis IP 66 und NEMA 4/4X wird erfüllt / Sichere Kabeleinführung, die auch einer hohen Schutzartanforderung standhält / Standard-Flanschplatten einfach austauschbar / Integrierte Türlochleisten schaffen zusätzliche Montagefläche / Passende Montagemöglichkeiten für jeden Aufstellungsort oder zur einfachen Aufhängung an Wänden und geraden Flächen |
| Branchentext - Überschrift | Kompakt-Schaltschrank |
| Breite | 400 |
| Breite Montageplatte | 345 |
| Brillenflansch | Stahl |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177813298 |
| Eckmodell | Ja |
| EMV-Ausführung | Nein |
| Farbe | grau |
| Filter Kabeleinführung | Flanschplatten/Bleche |
| Filter Richtung der Kabeleinführung | Von unten |
| Flanschplatte | Größe: 5 Anzahl: 1 |
| Flanschplattengröße | 5 |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Ja |
| Gewicht | 24,9 kg |
| Gewicht (pro VE) | 24.9 |
| Höhe | 800 |
| Höhe Montageplatte | 775 |
| Infotext Keyuser - nur intern | 16.06.2020: PStrauch über TWelsch: Angabe um IK10 erweitert. Info von R.Hartmann, nach RS NT/19.10.2020 Verfügbarkeitsinfo "Europe / Middle East / Africa: 03/2020 " raus genommen PStrauch, nach Abstimmung NT, RH 15.03.2023 Beschreibung und Nutzen hinzugefügt, 19.02.2024 Info NT,MM,MS Nachfolger AX zu CM weltweit auf Aktive stellen auch in den NICHT AX Ländern (JA,APM,IN,AUS) |
| Katalogseite in HB 36 | 86 |
| Koppelbar | Nein |
| Lieferumfang (Produktebene) | Gehäuse mit Tür(en) / Flanschplatte(n) im Gehäuseboden / Montageplatte / Türlochleiste / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuse: Stahlblech / Tür: Stahlblech, umlaufend eingeschäumte PU-Dichtung |
| Material für Filterfunktion | Stahlblech |
| Materialstärke Gehäuse | 1.5 |
| Materialstärke Montageplatte | 2.5 |
| Materialstärke Tür | 2 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack / Montageplatte: verzinkt |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 96.38 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 96,38 kg CO2 eq (Cat B) |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK10 |
| Schrägdach | Nein |
| Schutzart (IP) | IP66 |
| Schutzart IP nach IEC 60529 | IP 66 |
| Schutzart NEMA | NEMA 1 / NEMA 3R / NEMA 4 / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 1 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 300 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 4 / Type 12 |
| Türanschlag wechselbar | Ja |
| Verpackungseinheit | 1 |
| Verschlusseinsatz | 3 mm Doppelbart |
| Vorteile | Mehr Innenausbaumöglichkeiten durch integrierte Gehäusenocken im 25 mm-System-Raster in Kombination mit der Schiene für Innenausbau und unserem vielfältigen Systemzubehör / Erhalt der Schutzart (UL-Approbation) durch Montage der Schiene für Innenausbau ohne Bohren / Zusätzliche Montageebene und erhöhte Traglast durch Bodenausbauschiene / Einfache Planung und Konfiguration mit dem Rittal Konfigurator RiPanel |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | AX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
