Beschreibung

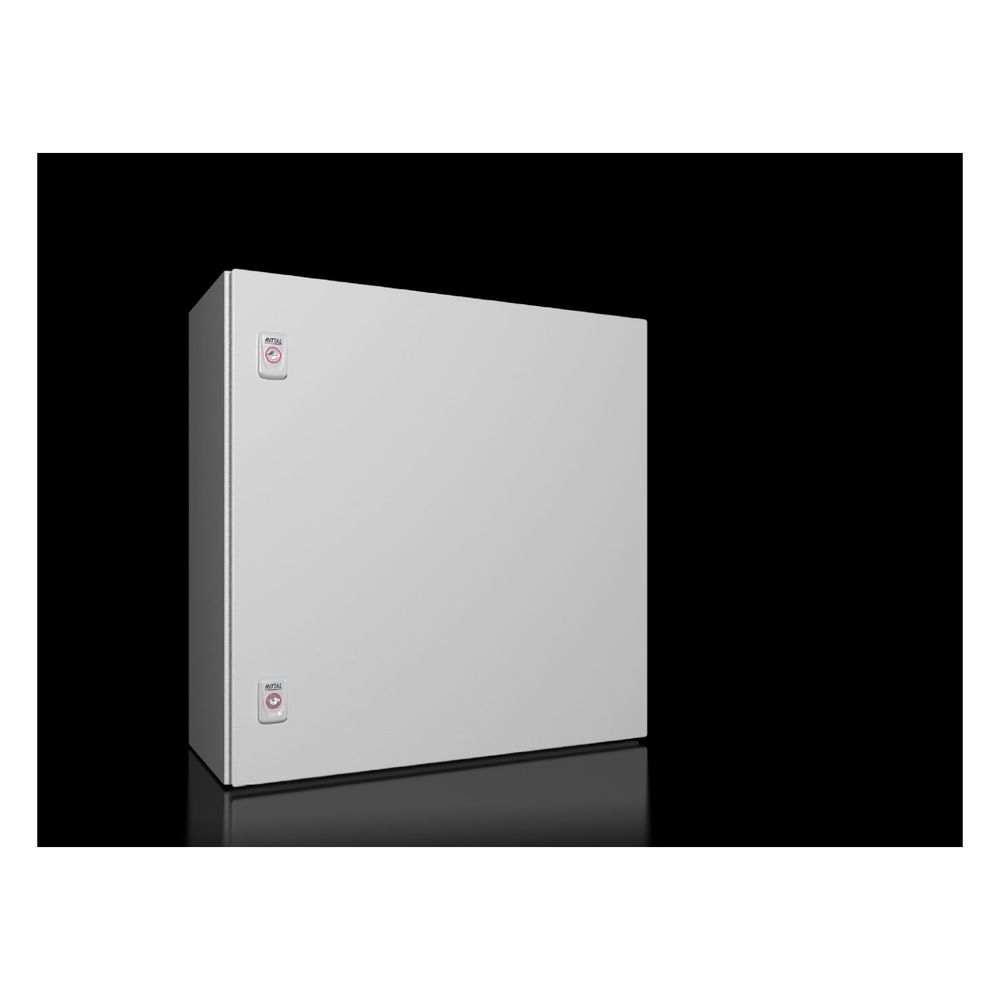

Rittal Kompakt-Schaltschrank AX 1054000, 600x600x250mm, Stahlblech, Grau
Dieser robuste Kompakt-Schaltschrank aus pulverbeschichtetem Stahlblech bietet eine zuverlässige Lösung für den Schutz elektrischer Komponenten. Mit der Schutzart IP 66 und einer Schlagfestigkeit nach IK10 erfüllt das Gehäuse hohe Anforderungen an Sicherheit und Langlebigkeit. Dank des integrierten 25 mm-System-Rasters lassen sich Systemkomponenten flexibel und ohne Bohren montieren.
Flexibler Innenausbau
Das Gehäuse zeichnet sich durch eine hohe Anpassungsfähigkeit aus. Integrierte Türlochleisten schaffen zusätzliche Montageflächen, während die beiliegende Montageplatte eine einfache Installation der elektrischen Ausrüstung ermöglicht. Der Türanschlag ist bei Bedarf wechselbar, was eine optimale Anpassung an die räumlichen Gegebenheiten vor Ort erlaubt. Die Kabeleinführung erfolgt effizient über eine austauschbare Flanschplatte im Bodenbereich.
Schutz und Beständigkeit
Die Konstruktion aus Stahlblech ist dreifach oberflächenbehandelt, um eine hohe Korrosionsbeständigkeit sowie Schutz gegen Mineralöle, Schmierstoffe und Lösungsmittel zu erzielen. Eine umlaufend eingeschäumte PU-Dichtung an der Tür stellt die Dichtigkeit sicher und unterstützt die Einhaltung der Schutzart IP 66. Dies macht das Gehäuse zu einer sicheren Wahl für industrielle Anwendungen.
Der Schaltschrank vereint eine stabile Stahlblechkonstruktion mit durchdachten Details wie dem 3 mm Doppelbart-Verschluss und einer verzinkten Montageplatte. Durch die Kombination aus hoher Schutzart, robuster Materialqualität und flexiblen Ausbaumöglichkeiten bietet das System eine langlebige Basis für die sichere Unterbringung von Steuerungstechnik. Die Abmessungen von 600 x 600 x 250 mm ermöglichen eine kompakte und effiziente Nutzung des verfügbaren Raums.
Technische Daten
- Breite: 600 mm
- Höhe: 600 mm
- Tiefe: 250 mm
- Schutzart: IP 66
- Schlagfestigkeit: IK10
- Material: Stahlblech
- Oberfläche: Pulverbeschichtet
- Montageplatte: 550 mm x 575 mm
- Anzahl Türen: 1
- Verschluss: 2x Vorreiber mit 3 mm Doppelbart
Lieferumfang
- 1x Gehäuse mit Tür
- 1x Flanschplatte
- 1x Montageplatte
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Nein |
| Abmessung Montageplatte | 550 mm x 575 |
| Abmessungen allgemein | Breite: 600 mm Höhe: 600 mm Tiefe: 250 |
| Anzahl der Schlösser | 2 |
| Anzahl der Türen | 1 |
| Anzahl Flanschplatten | 1 |
| Anzahl Verschlüsse | 2 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1054000 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Ausführung Verschluss | Vorreiber |
| Beschreibung Verschluss | Ausführung Verschluss: Vorreiber Anzahl Verschlüsse: 2 Verschluss-Einsatz: 3 mm Doppelbart |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Weltweite Approbationen (z. B. UL, cUL, CSA) / Schutzart bis IP 66 und NEMA 4/4X wird erfüllt / Sichere Kabeleinführung, die auch einer hohen Schutzartanforderung standhält / Standard-Flanschplatten einfach austauschbar / Integrierte Türlochleisten schaffen zusätzliche Montagefläche / Passende Montagemöglichkeiten für jeden Aufstellungsort oder zur einfachen Aufhängung an Wänden und geraden Flächen |
| Branchentext - Überschrift | Kompakt-Schaltschrank |
| Breite | 600 |
| Breite Montageplatte | 550 |
| Brillenflansch | Stahl |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177813328 |
| Eckmodell | Ja |
| EMV-Ausführung | Nein |
| Farbe | grau |
| Filter Kabeleinführung | Flanschplatten/Bleche |
| Filter Richtung der Kabeleinführung | Von unten |
| Flanschplatte | Größe: 4 Anzahl: 1 |
| Flanschplattengröße | 4 |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Ja |
| Gewicht | 23,4 kg |
| Gewicht (pro VE) | 23.4 |
| Höhe | 600 |
| Höhe Montageplatte | 575 |
| Infotext Keyuser - nur intern | 16.06.2020: PStrauch über TWelsch: Angabe um IK10 erweitert. Info von R.Hartmann, nach RS NT/19.10.2020 Verfügbarkeitsinfo "Europe / Middle East / Africa: 03/2020 " raus genommen PStrauch, nach Abstimmung NT, RH 15.03.2023 Beschreibung und Nutzen hinzugefügt, 19.02.2024 Info NT,MM,MS Nachfolger AX zu CM weltweit auf Aktive stellen auch in den NICHT AX Ländern (JA,APM,IN,AUS) |
| Katalogseite in HB 36 | 88 |
| Koppelbar | Nein |
| Lieferumfang (Produktebene) | Gehäuse mit Tür(en) / Flanschplatte(n) im Gehäuseboden / Montageplatte / Türlochleiste / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuse: Stahlblech / Tür: Stahlblech, umlaufend eingeschäumte PU-Dichtung |
| Material für Filterfunktion | Stahlblech |
| Materialstärke Gehäuse | 1.5 |
| Materialstärke Montageplatte | 2.5 |
| Materialstärke Tür | 1.5 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack / Montageplatte: verzinkt |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 93.7 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 93,7 kg CO2 eq (Cat B) |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK10 |
| Schrägdach | Nein |
| Schutzart (IP) | IP66 |
| Schutzart IP nach IEC 60529 | IP 66 |
| Schutzart NEMA | NEMA 1 / NEMA 3R / NEMA 4 / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 1 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 250 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 4 / Type 12 |
| Türanschlag wechselbar | Ja |
| Verpackungseinheit | 1 |
| Verschlusseinsatz | 3 mm Doppelbart |
| Vorteile | Mehr Innenausbaumöglichkeiten durch integrierte Gehäusenocken im 25 mm-System-Raster in Kombination mit der Schiene für Innenausbau und unserem vielfältigen Systemzubehör / Erhalt der Schutzart (UL-Approbation) durch Montage der Schiene für Innenausbau ohne Bohren / Zusätzliche Montageebene und erhöhte Traglast durch Bodenausbauschiene / Einfache Planung und Konfiguration mit dem Rittal Konfigurator RiPanel |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | AX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
