Beschreibung

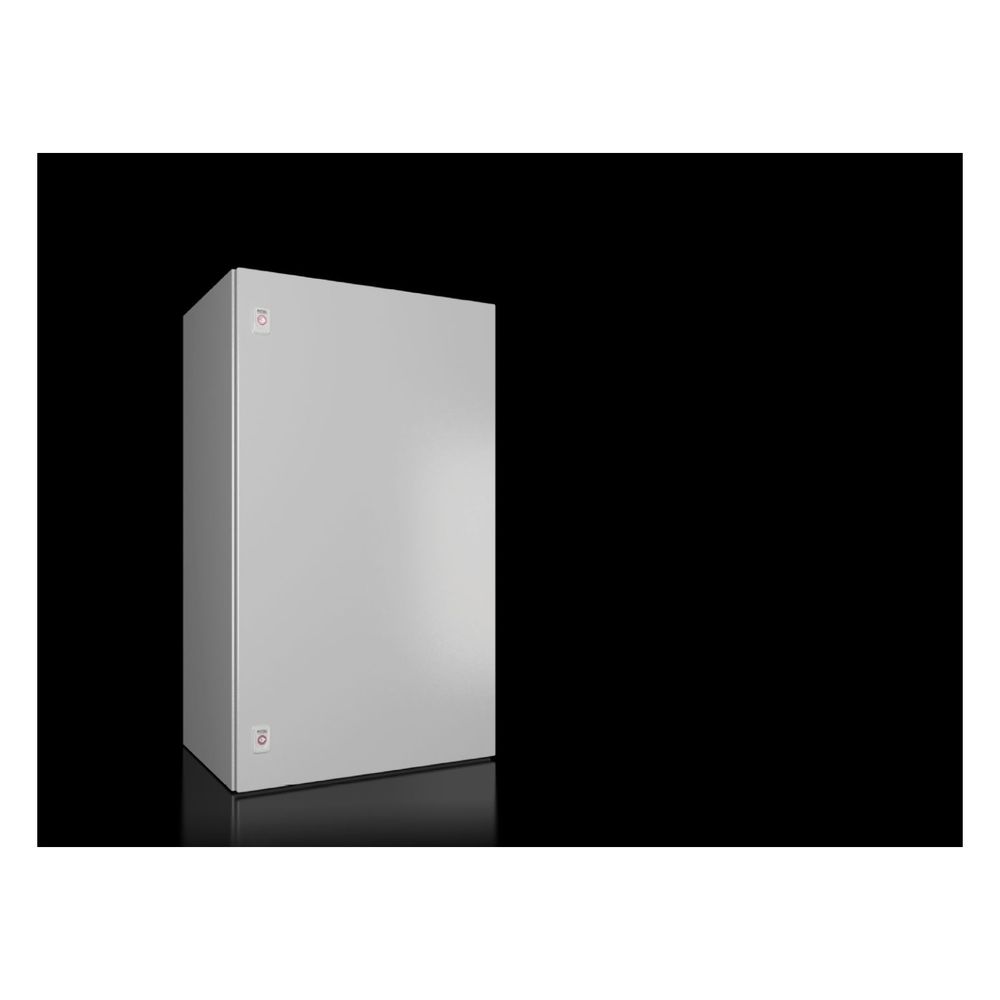

Rittal Kompakt-Schaltschrank AX 1091000, 600x1000x400mm, Stahlblech, Grau RAL 7035
Der Rittal Kompakt-Schaltschrank AX bietet eine robuste und flexible Lösung für den industriellen Innenausbau. Das eintürige Gehäuse aus pulverbeschichtetem Stahlblech erfüllt die Schutzart IP 66 sowie die Schlagfestigkeit IK10 und ist für die Wandmontage konzipiert.
Systematischer Innenausbau
Das Gehäuse nutzt ein integriertes 25 mm-System-Raster, das eine einfache Montage von Zubehör ohne Bohren ermöglicht. Durch eingeprägte Gehäusenocken in Dach, Boden und Seitenwänden lässt sich der Innenraum effizient erweitern. Die beidseitigen Türlochleisten bieten zusätzliche Befestigungsmöglichkeiten, während der wechselbare Türanschlag eine optimale Anpassung an die jeweilige Einbausituation erlaubt.
Robuste Konstruktion und Schutz
Die stabile Stahlblechkonstruktion ist dreifach oberflächenbehandelt, um eine hohe Beständigkeit gegen Umwelteinflüsse wie Mineralöle oder Schmierstoffe zu erreichen. Die umlaufend eingeschäumte PU-Dichtung in der Tür sorgt in Verbindung mit der massiven Bauweise für die Einhaltung der Schutzart IP 66. Die Kabeleinführung erfolgt sicher über eine austauschbare Flanschplatte im Gehäuseboden.
Der Schaltschrank überzeugt durch hohe Funktionalität und Langlebigkeit. Mit Abmessungen von 600 x 1000 x 400 mm bietet er ausreichend Platz für anspruchsvolle Installationen. Die mitgelieferte verzinkte Montageplatte mit Maßaufdruck erleichtert die präzise Bestückung, während zwei Vorreiberverschlüsse mit 3 mm Doppelbarteinsatz einen sicheren Verschluss ermöglichen.
Technische Daten
- Breite: 600 mm
- Höhe: 1000 mm
- Tiefe: 400 mm
- Schutzart: IP 66
- Schlagfestigkeit: IK10
- Material: Stahlblech
- Oberfläche: Pulverbeschichtet
- Farbe: RAL 7035
- Montageplatte (B x H): 545 mm x 975 mm
- Anzahl Verschlüsse: 2
Lieferumfang
- 1x Gehäuse mit Tür
- 1x Flanschplatte im Gehäuseboden
- 1x Montageplatte
- 1x Türlochleiste
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Nein |
| Abmessung Montageplatte | 545 mm x 975 |
| Abmessungen allgemein | Breite: 600 mm Höhe: 1.000 mm Tiefe: 400 |
| Anzahl der Schlösser | 2 |
| Anzahl der Türen | 1 |
| Anzahl Flanschplatten | 1 |
| Anzahl Verschlüsse | 2 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1091000 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Ausführung Verschluss | Vorreiber |
| Beschreibung Verschluss | Ausführung Verschluss: Vorreiber Anzahl Verschlüsse: 2 Verschluss-Einsatz: 3 mm Doppelbart |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Weltweite Approbationen (z. B. UL, cUL, CSA) / Schutzart bis IP 66 und NEMA 4/4X wird erfüllt / Sichere Kabeleinführung, die auch einer hohen Schutzartanforderung standhält / Standard-Flanschplatten einfach austauschbar / Integrierte Türlochleisten schaffen zusätzliche Montagefläche / Passende Montagemöglichkeiten für jeden Aufstellungsort oder zur einfachen Aufhängung an Wänden und geraden Flächen |
| Branchentext - Überschrift | Kompakt-Schaltschrank |
| Breite | 600 |
| Breite Montageplatte | 545 |
| Brillenflansch | Stahl |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177813137 |
| Eckmodell | Ja |
| EMV-Ausführung | Nein |
| Farbe | grau |
| Filter Kabeleinführung | Flanschplatten/Bleche |
| Filter Richtung der Kabeleinführung | Von unten |
| Flanschplatte | Größe: 7 Anzahl: 1 |
| Flanschplattengröße | 7 |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Ja |
| Gewicht | 45 kg |
| Gewicht (pro VE) | 45 |
| Höhe | 1000 |
| Höhe Montageplatte | 975 |
| Infotext Keyuser - nur intern | 09.04.2019 (Abstimmung Müller,Otterbach,Strauch) 400 tiefe AX Gehäuse (CM Größe) Verfügbarkeit neu: 01/2020 gilt für alle Portfolios |
| Katalogseite in HB 36 | 89 |
| Koppelbar | Nein |
| Lieferumfang (Produktebene) | Gehäuse mit Tür(en) / Flanschplatte(n) im Gehäuseboden / Montageplatte / Türlochleiste / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuse: Stahlblech / Tür: Stahlblech, umlaufend eingeschäumte PU-Dichtung |
| Material für Filterfunktion | Stahlblech |
| Materialstärke Gehäuse | 1.5 |
| Materialstärke Montageplatte | 2.5 |
| Materialstärke Tür | 2 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack / Montageplatte: verzinkt |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 163.84 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 163,84 kg CO2 eq (Cat B) |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK10 |
| Schrägdach | Nein |
| Schutzart (IP) | IP66 |
| Schutzart IP nach IEC 60529 | IP 66 |
| Schutzart NEMA | NEMA 1 / NEMA 3R / NEMA 4 / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 1 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 400 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 4 / Type 12 |
| Türanschlag wechselbar | Ja |
| Verpackungseinheit | 1 |
| Verschlusseinsatz | 3 mm Doppelbart |
| Vorteile | Mehr Innenausbaumöglichkeiten durch integrierte Gehäusenocken im 25 mm-System-Raster in Kombination mit der Schiene für Innenausbau und unserem vielfältigen Systemzubehör / Erhalt der Schutzart (UL-Approbation) durch Montage der Schiene für Innenausbau ohne Bohren / Zusätzliche Montageebene und erhöhte Traglast durch Bodenausbauschiene / Einfache Planung und Konfiguration mit dem Rittal Konfigurator RiPanel |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | AX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
